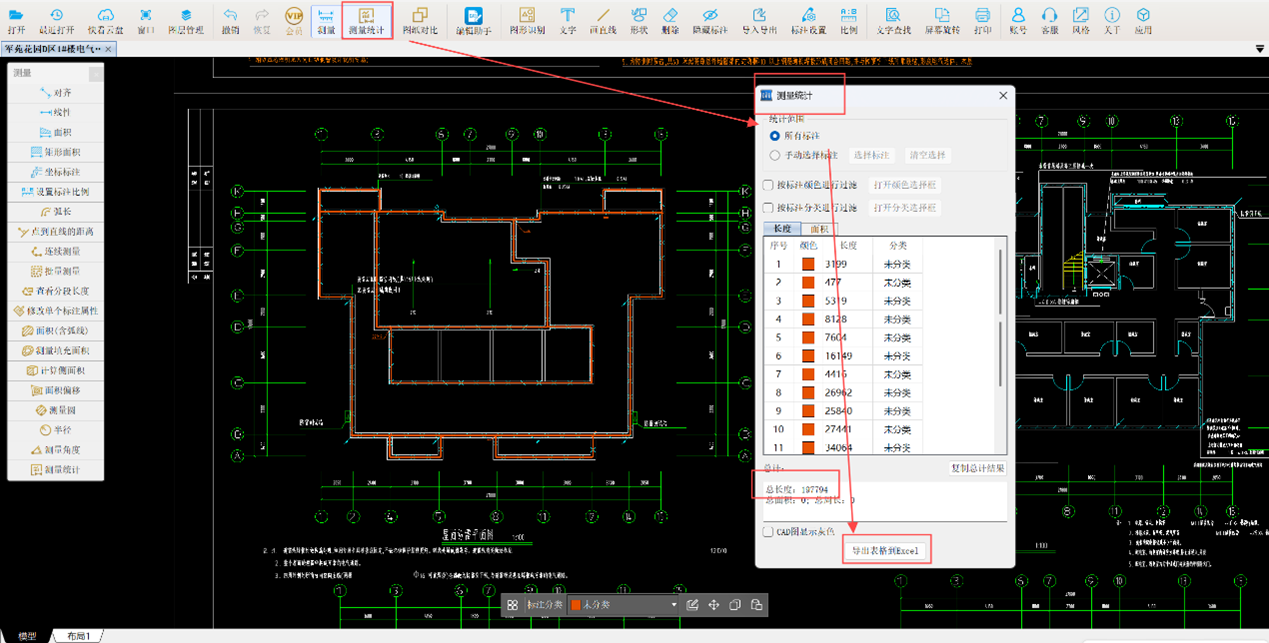

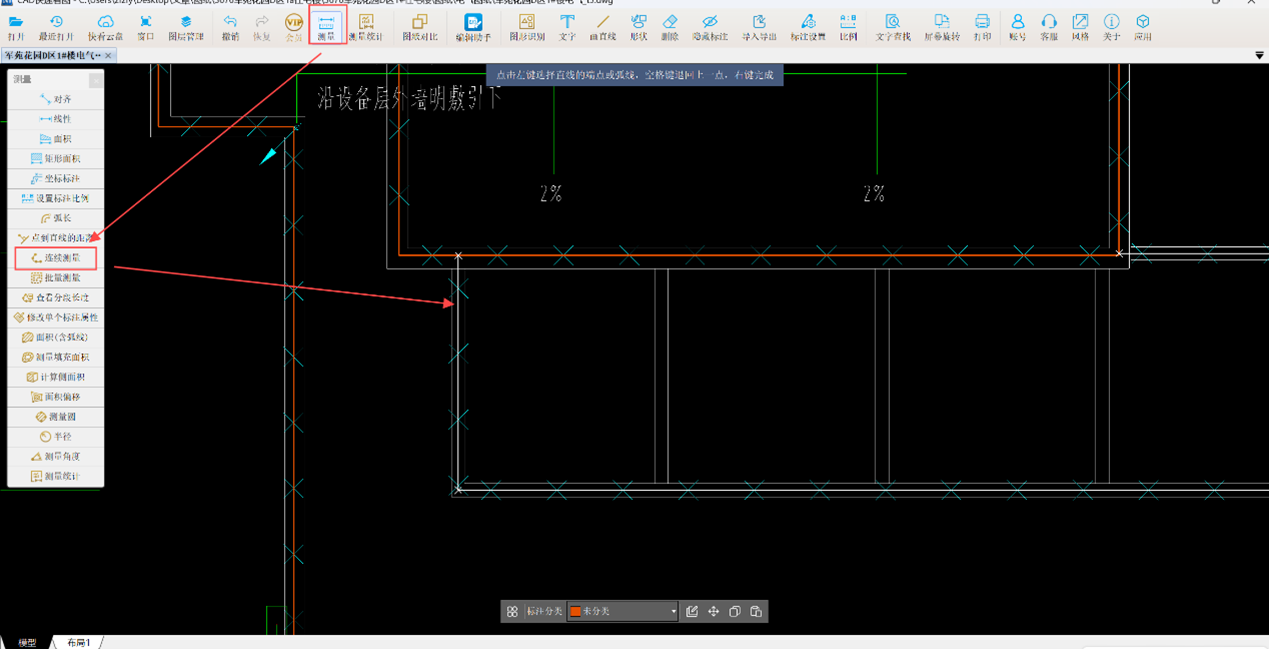

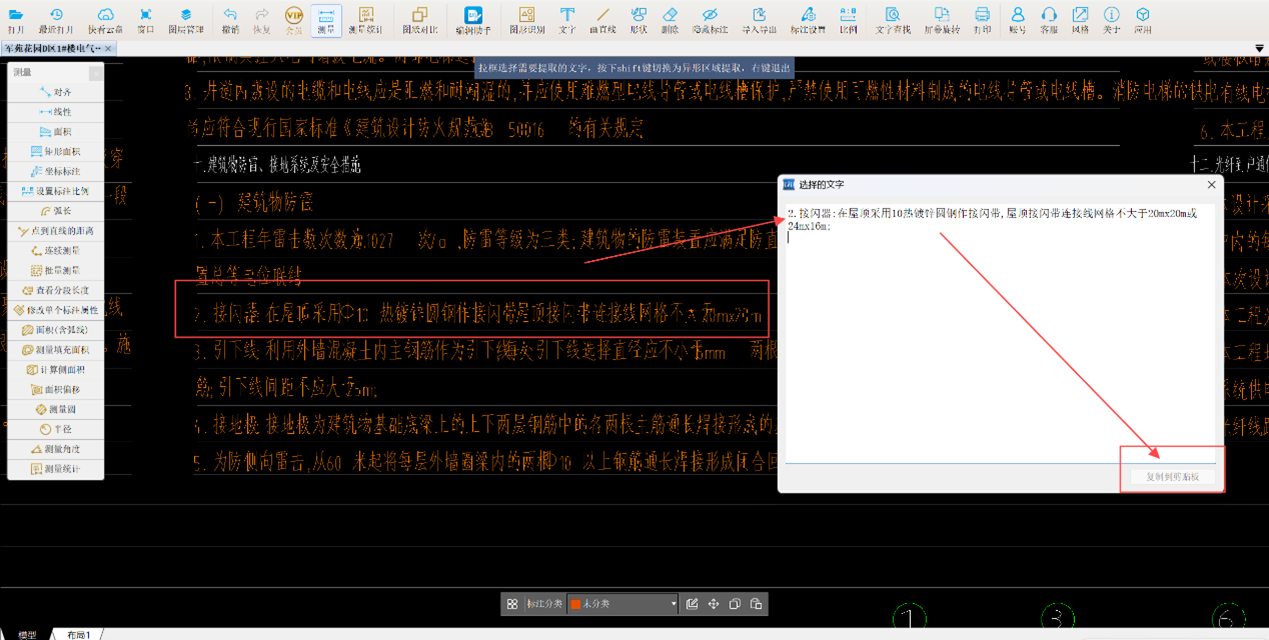

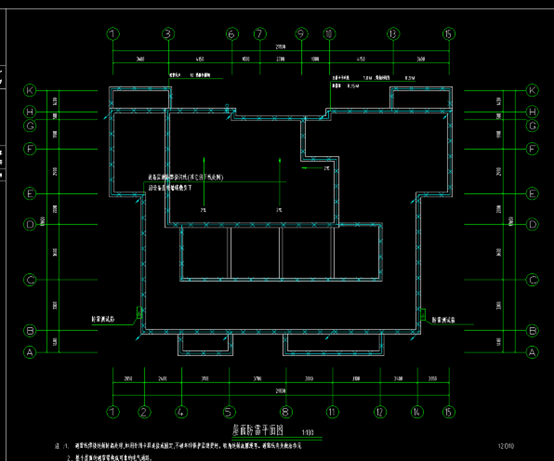

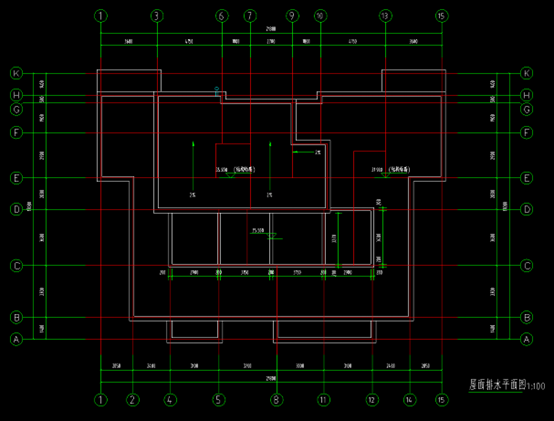

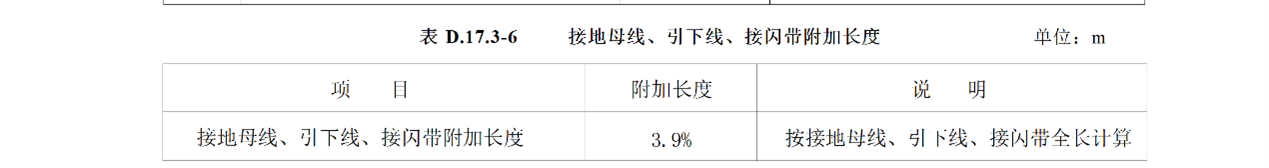

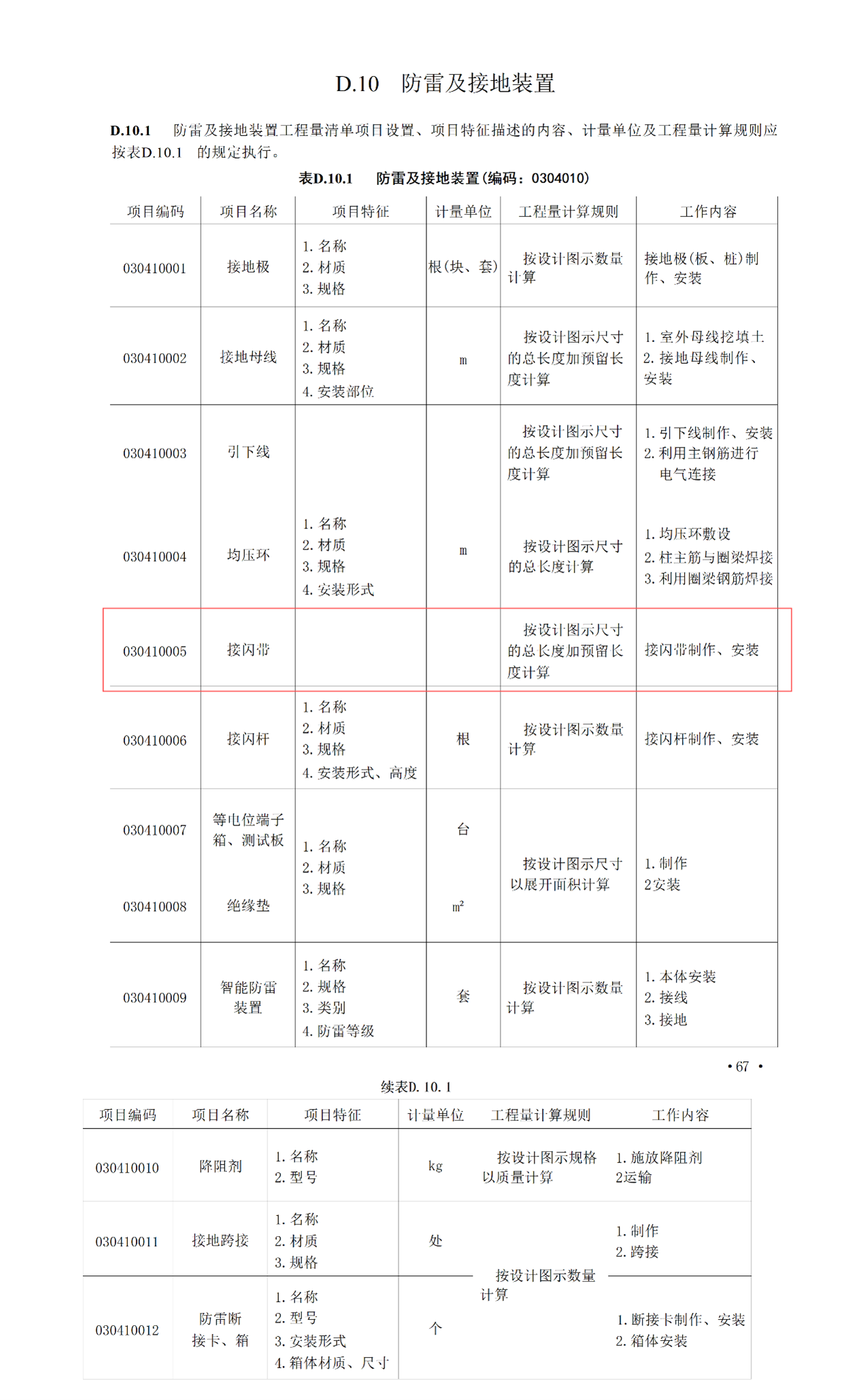

在建筑防雷接地系统中，接闪带作为拦截雷电的核心部件，传统的计量方式需要逐段量取并手动汇总，这不仅耗时耗力，而且容易出错。结合CAD快速看图连续测量快速进行长度统计，【文字查找】与【文字提取】进行图纸信息的智能化处理，方便接闪带计量。

一、基础知识

防雷系统安装方法及要求

属于防雷系统的有避雷网、避雷针、独立避雷针、避雷针引下线等。

1.避雷网安装

(1)沿混凝土块敷设。

1)混凝土块为一正方梯形体,在土建做屋面层之前按照图纸及规定的间距把混凝土块做好(混凝土块为预制),待土建施工完毕,混凝土块已基本牢固,然后将避雷带用焊接或用卡子固定于混凝土块的支架上;

2)在屋脊上水平敷设时,要求支座间距为1m,转弯处为0.5m。

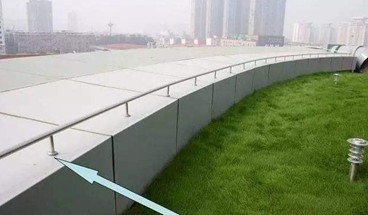

(2)沿支架敷设。根据建筑物结构、形状的不同分为沿天沟敷设、沿女儿墙敷设。所有防雷装置的各种金属件必须镀锌。水平敷设时要求支架间距为1m,转弯处为0.5m。

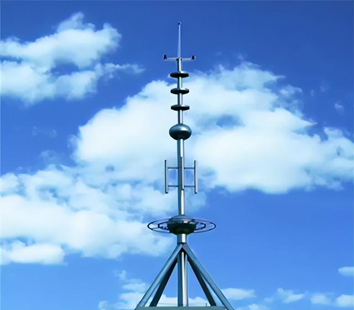

2.避雷针安装

(1)在烟囱上安装。根据烟囱的不同高度,一般安装1～3根避雷针,要求在引下线离地面1.8m处加断接卡,并用角钢加以保护,避雷针应热镀锌。

(2)在建筑物上安装。避雷针在屋顶上及侧墙上安装应参照有关标准进行施工。避雷针安装应包括底板、肋板、螺栓等。避雷针由安装施工单位根据图纸自行制作。

(3)在金属容器上安装。避雷针在金属容器顶上安装应按有关标准要求进行。

(4)避雷针(带)与引下线之间的连接应采用焊接或热剂焊(放热焊接)。

(5)避雷针(带)的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施。

(6)装有避雷针的金属筒体,当其厚度不小于4mm时,可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接。

(7)建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连接成一个整体。

(8)避雷针(网、带)及其接地装置应采取自下而上的施工程序。首先安装集中接地装置,后安装引下线,最后安装接闪器。

3.独立避雷针安装

(1)独立避雷针安装分钢筋混凝土环形杆独立避雷针和钢筋结构独立避雷针两种。

(2)独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3m时,应采取均压措施或铺设卵石或沥青地面。

(3)独立避雷针的接地装置与接地网的地中距离不应小于3m。

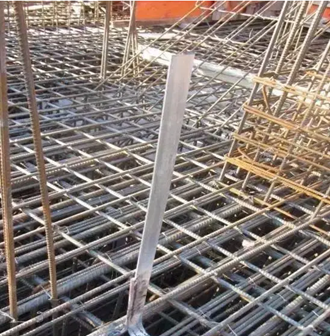

4.引下线安装

引下线可采用扁钢和圆钢敷设,也可利用建筑物内的金属体。单独敷设时,必须采用镀锌制品,且其规格必须不小于下列规定:扁钢截面积为48mm²,厚度为4mm;圆钢直径为12mm。为了便于测量引下线的接地电阻,引下线沿外墙明敷时,宜在离地面1.5～1.8m处加断接卡。暗敷时,断接卡可设在距地300～400mm的墙内的接地端子测试箱内。
