阀门工程量计算—图形识别更快捷

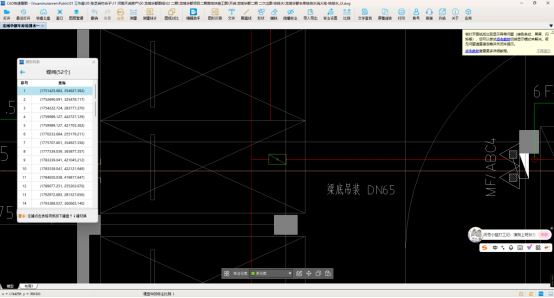

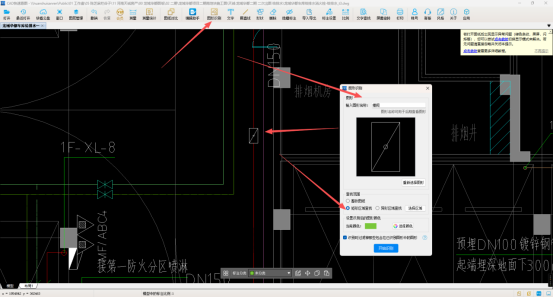

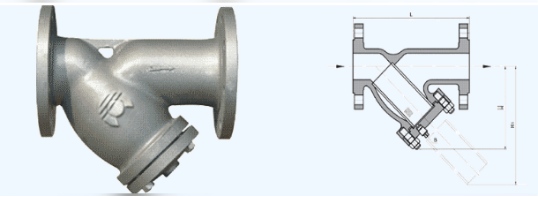

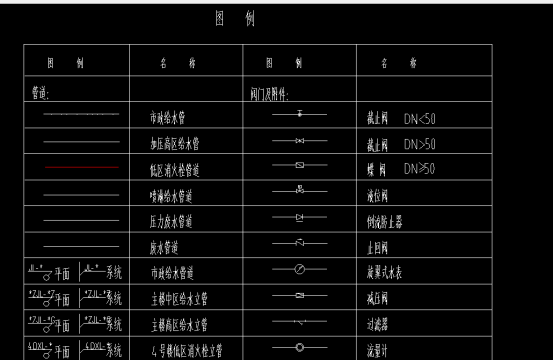

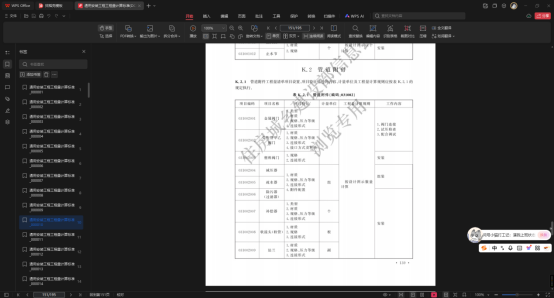

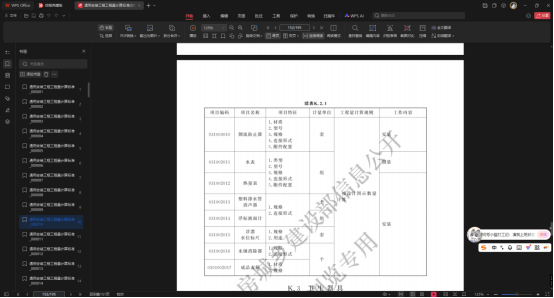

阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。分类有驱动阀门、自动阀门。工程中常用的阀门有闸阀、截止阀、止回阀、球阀、蝶阀、浮球阀。工程量计算可以用CAD快速看图的图形识别轻松计量，

一、常用阀门

驱动阀门是用手操纵或其它动力操纵的阀门，如截止阀、闸阀。自动阀门是借助于介质本身的流量、压力或温度参数发生变化而自行动作的阀门，如止回阀。

1、闸阀

闸阀是利用一个启闭件闸板，闸板的运动方向与流体方向相垂直，转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。闸阀只能作全开和全关，不能作调节和节流。

2、截止阀

截止阀，也叫截门，是使用最广泛的一种阀门之一，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。

3、止回阀

止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。阀瓣运动方式分为升降式和旋启式。升降式止回阀与截止阀结构类似，仅缺少带动阀瓣的阀杆。介质从进口端(下侧）流入，从出口端（上侧）流出。当进口压力大于阀瓣重量及其流动阻力之和时，阀门被开启。反之，介质倒流时阀门则关闭。旋启式止回阀有一个斜置并能绕轴旋转的阀瓣，工作原理与升降式止回阀相似。

4、球阀

球阀启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，特别适用于含纤维、微小固体颗料等的介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。

5、蝶阀

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。

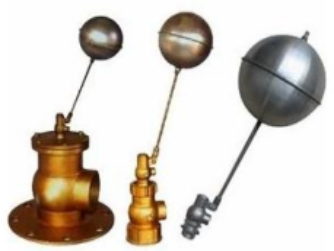

6、浮球阀

由曲臂和浮球等部件组成的阀门，可用来自动控制水塔或水池的液面。具有保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且开闭紧密不漏水等特点。浮漂始终都要漂在水上，当水面上涨时，浮漂也跟着上升。漂上升就带动连杆也上升。连杆与另一端的阀门相连，当上升到一定位置时，连杆支起橡胶活塞垫，封闭水源。当水位下降时，浮漂也下降，连杆又带动活塞垫开启。
