阀门作为管道系统中的核心控制元件，负责启闭、调节、分流等关键功能，是给排水、暖通空调及消防等工程中不可或缺的重要部件。与管道按长度计量不同，阀门通常以“个”为单位，根据设计图示数量进行统计。通过【图形识别】功能与【文字查找】工具的协同作用，可显著简化计量流程，实现高效精准的一键算量。

一、基础知识

阀门的种类很多,但按其动作特点分为两大类,即驱动阀门和自动阀门。

驱动阀门是用手操纵或其他动力操纵的阀门。如截止阀、节流阀(针型阀)、闸阀、旋塞阀等均属这类阀门。

自动阀门是借助于介质本身的流量、压力或温度参数发生变化而自行动作的阀门。如止回阀、安全阀、浮球阀、减压阀、跑风阀和疏水器等均属于自动阀门。

工程中管道与阀门的公称压力划分为:0<P≤1.60MPa为低压;1.60<P≤10.00MPa为中压;10.00<P≤42.00MPa为高压。蒸汽管道P大于或等于9.00MPa,工作温度大于或等于500℃时升为高压。一般水、暖工程均为低压系统,大型电站锅炉及各种工业管道采用中压、高压或超高压系统。

这里仅介绍冷热水、蒸汽等一般管路的常用阀门,对于其他工业管道因输送介质不同,有各种不同要求,应按其要求选用阀门。常用阀门分为:

1.截止阀

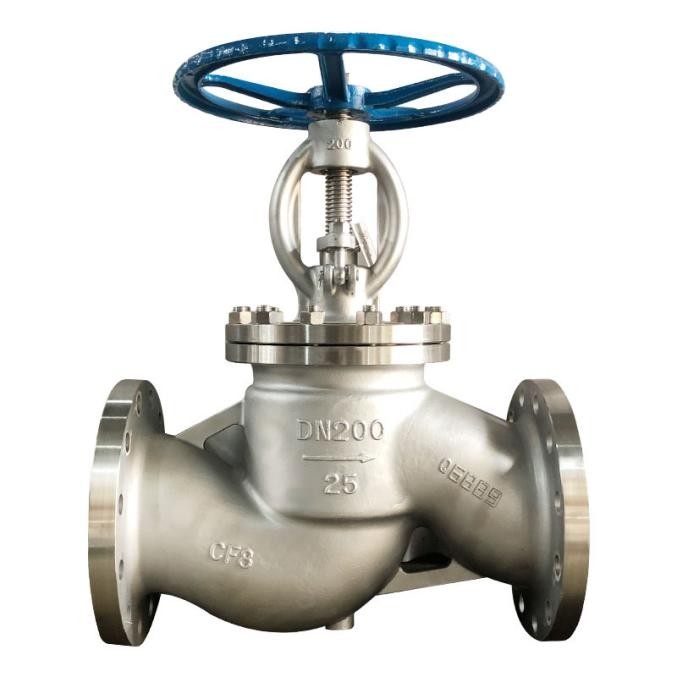

截止阀主要用于热水供应及蒸汽管路中,它结构简单,严密性较高,制造和维修方便。流体经过截止阀时要改变流向,阻力较大。安装时要注意流体“低进高出”,方向不能装反。

选用特点:结构比闸阀简单,制造、维修方便,也可以调节流量,应用广泛。但流动阻力大,为防止堵塞和磨损,不适用于带颗粒和黏性较大的介质。

2.节流阀

节流阀的构造特点是没有单独的阀盘,而是利用阀杆的端头磨光代替阀盘。节流阀多用于小口径管路上,如安装压力表所用的阀门常用节流阀。选用特点:阀的外形尺寸小巧,重量轻,该阀主要用于节流。制作精度要求高,密封较好。不适用于黏度大和含有固体悬浮物颗粒的介质。该阀可用于取样,其公称直径小,一般在25.00mm以下。

3.安全阀

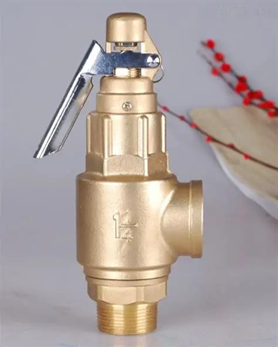

安全阀是一种安全装置,当管路系统或设备(如锅炉、冷凝器)中介质的压力超过规定数值时,便自动开启阀门排汽降压,以免发生爆炸危险。当介质的压力恢复正常后,安全阀又自动关闭。

安全阀一般分为弹簧式和杠杆式两种。

选用安全阀的主要参数是排泄量,排泄量决定安全阀的阀座口径和阀瓣开启高度。由操作压力决定安全阀的公称压力,由操作温度决定安全阀的使用温度范围,由计算出的安全阀定压值决定弹簧或杠杆的调压范围,再根据操作介质决定安全阀的材质和结构形式。

4.减压阀

减压阀又称调压阀,用于管路中降低介质压力。常用的减压阀有活塞式、波纹管式及薄膜式等几种。各种减压阀的原理是介质通过阀瓣通道小孔时阻力增大,经节流造成压力损耗从而达到减压目的。减压阀的进、出口一般要伴装截止阀。

选用特点:减压阀只适用于蒸汽、空气和清洁水等清洁介质。在选用减压阀时要注意,不能超过减压阀的减压范围,保证在合理情况下使用。

5.疏水阀

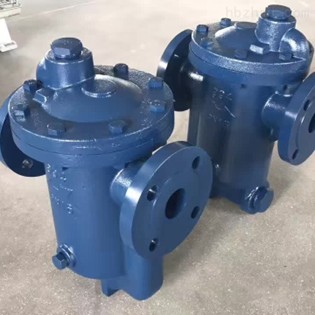

疏水阀又称疏水器,它的作用在于阻气排水,属于自动作用阀门。它的种类有浮桶式、恒温式、热动力式以及脉冲式等。

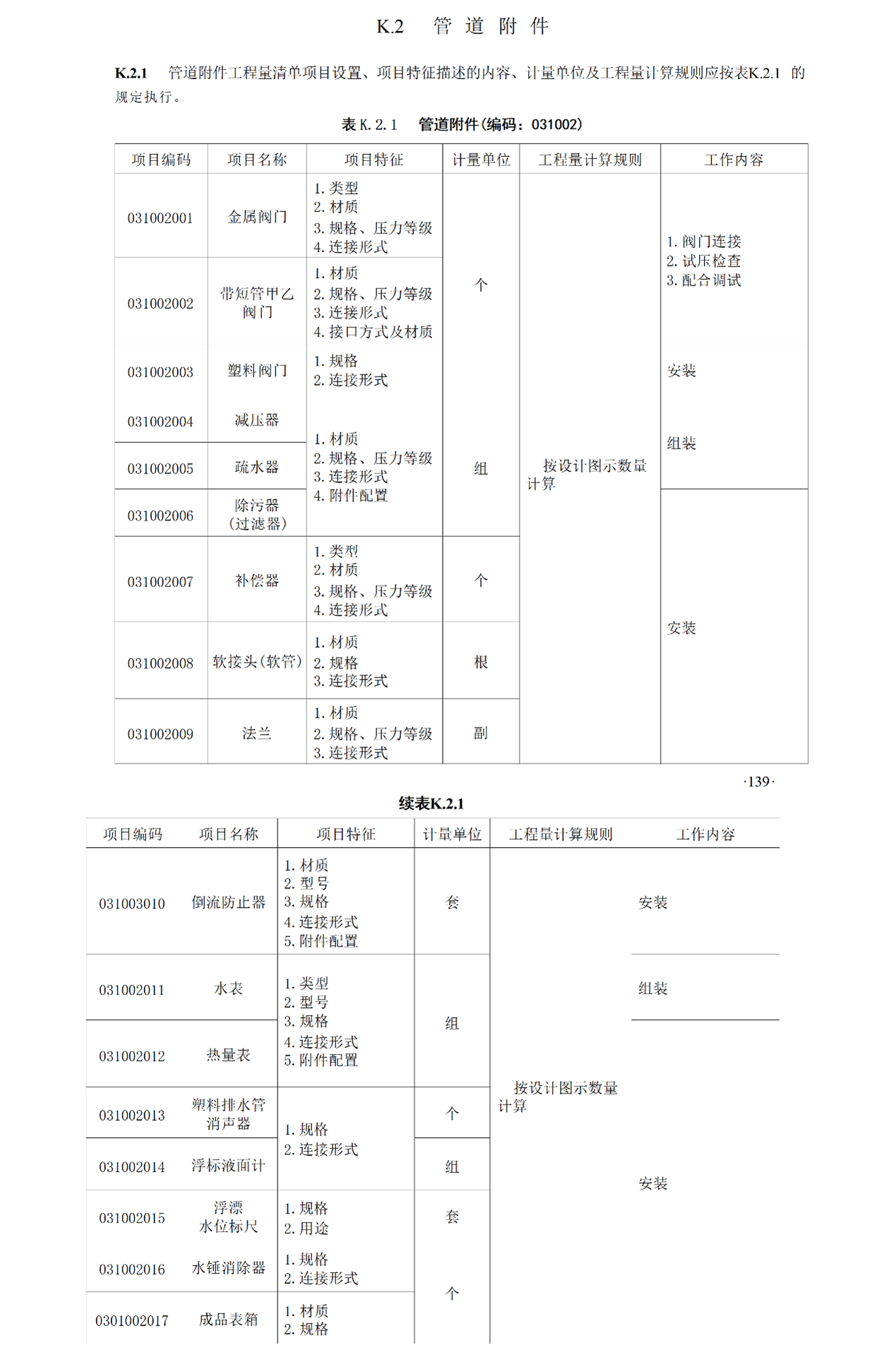

二、清单计量规则

三、案例分析

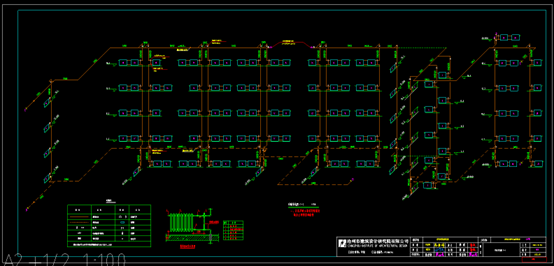

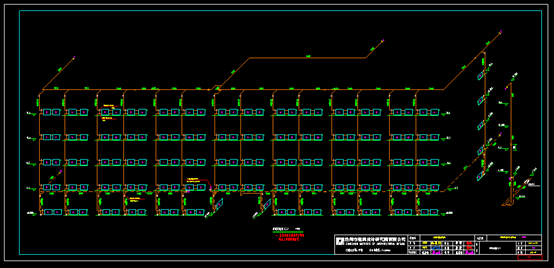

1.观察采暖系统图（一）和采暖系统图（二），本案例以阀门为例，其中有三种阀门，分别是铜制截止阀、自动温控阀 KV=1.05和DN20自动放气阀ZP-I型。管道上各阀门的尺寸与阀门所在管道的管径相同，为DN20。

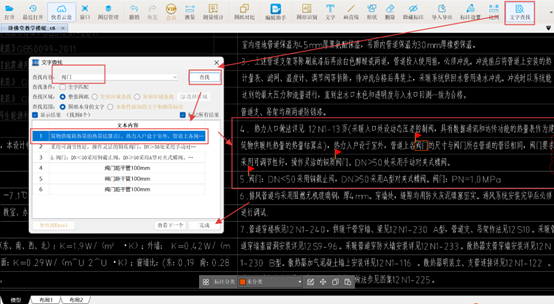

2. 使用CAD快速看图【文字查找】功能，输入关键词“阀门”，并将查找范围设定为施工总说明，快速锁定阀门材质、规格等关键信息。

阀门：DN＜50采用铜截止阀，DN≥50采用A型对夹式蝶阀。阀门：PN＝1.0MPa

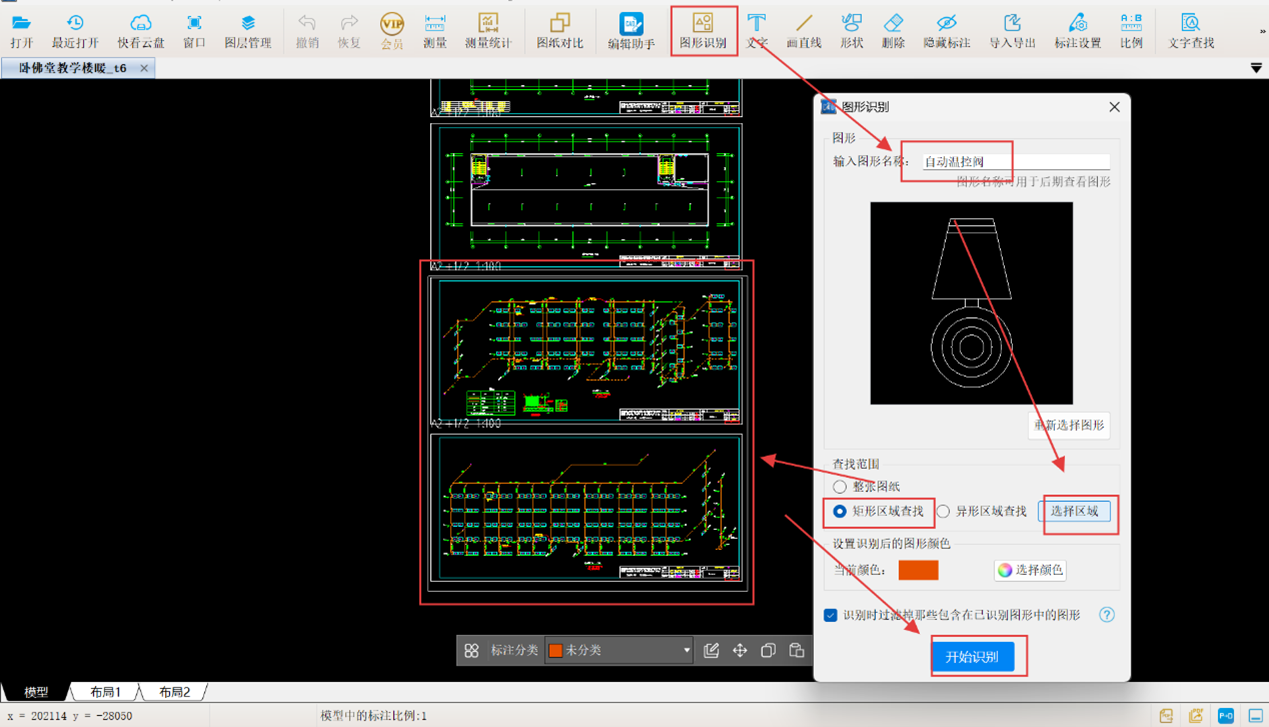

3. 点击CAD快速看图的【图形识别】功能，先框选自动温控阀图例，右键点击并输入图形名称“自动温控阀”，将查找范围设定为采暖系统图（一）和采暖系统图（二）。确认无误后开始识别，系统会自动筛选出所有自动温控阀并统计数量，其他阀门计量方法相同。

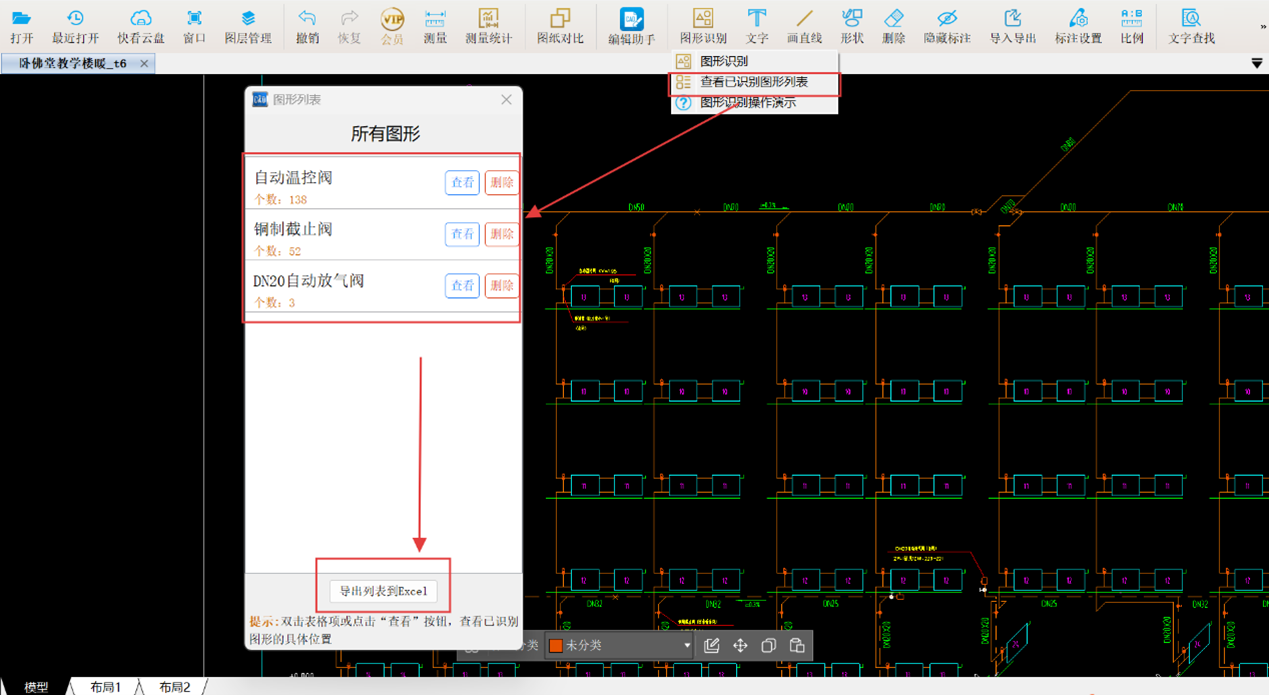

所有阀门识别完成后，使用【查看已识别图形列表】统计所有阀门数量，并可汇总至Excel表格，便于工程量清单编制。

阀门计算时，为降低阀门计量的复杂度。可用【图形识别】精准筛选同类阀门构件并快速统计，避免人工统计的漏项或重复；【文字查找】一键定位设计说明中的关键参数，，使繁琐的算量工作高效精准。
