给水系统工程量计算&基本原理

建筑工程中，给水系统是重要的系统之一，是保障用水安全的重中之重，今天，我们通过一篇小文章，以及CAD快速看图连续测量计算工程量，给大家揭秘给水系统的原理。

（一）室内给水系统组成

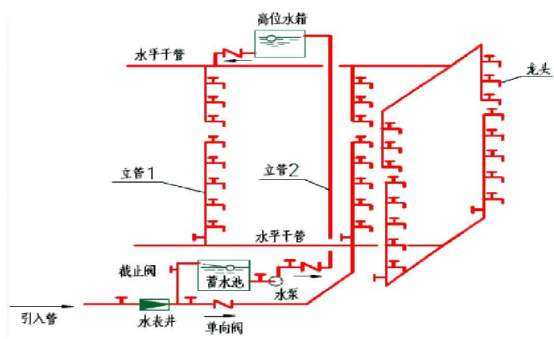

1、引入管：建筑物的总进水管

2、给水管道

（1）干管：即水平干管，用于连接引入管和各立管。

（2）立管：即竖向立管，通常位于水暖井中，负责向各楼层输送水源。

（3）支管：作为立管的后续延伸部分，用于向末端用水点位供水

（二）给水的方式

1、直接给水方式

特点：系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。

适用场所：水量、水压在一天内均能满足用水要求的用水场所。

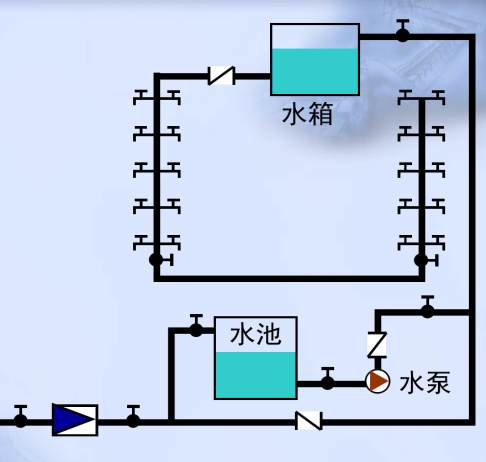

2、设水箱的给水方式

特点：供水可靠，系统简单，投资省，可充分利用外网水压。缺点是增加了建筑物的荷载，容易产生二次污染。

适用场所：供水水压、水量周期性不足时采用。

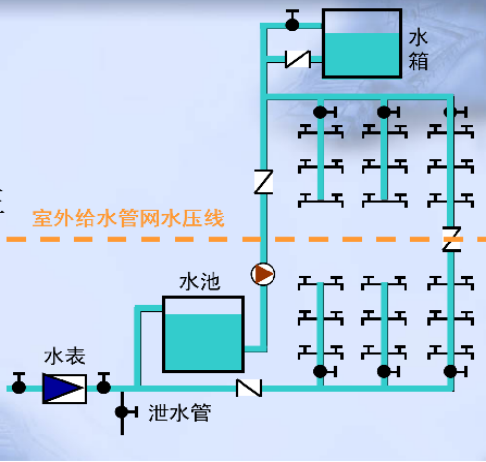

3、设有贮水池、水箱和水泵的给水方式

特点：水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。

适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

4、分区给水方式

特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。

适用场所：供水压力只能满足建筑下层供水要求时采用

二、计算规则

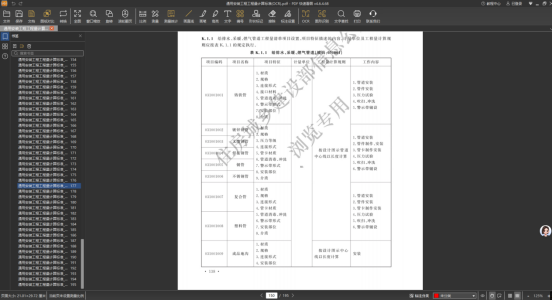

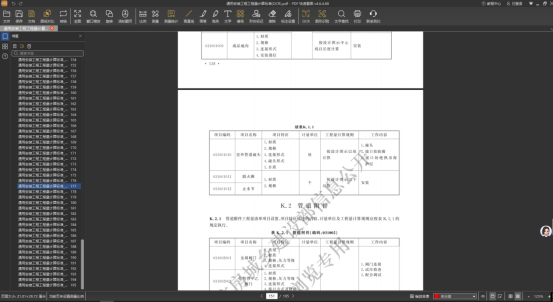

1、2024清单关于管道的计算规则

2、关于管道计算界限的划分

2.1、室内外管道界限的划分应符合下列规定（24清单）

（1）给水管道室内外界限划分;以建筑物外域皮1.5m为界,人口处设阈门者题间门为界;

（2）排水管道室内外界限划分:以出户第一个排水检查井为界:

（3）采暖管道室内外界限划分;以建筑物外墙皮1.5m为界,人口处设阀门着民阅门为界,室外设有采暖人口装置者以人口装置循环管三通为界;

2.2、卫生器具与管道界限划分（河南2016定额）

（1）给水管道工程量计算至卫生器具（含附件）前与管道系统连接的第一个连接件（角阀、三通、弯头、管箍等）止；

（2）排水管道工程量自卫生器具出口处的地面或墙面的设计尺寸算起；与地漏连接的排水管道自地面设计尺寸算起，不扣除地漏所占长度。

三、计算实例

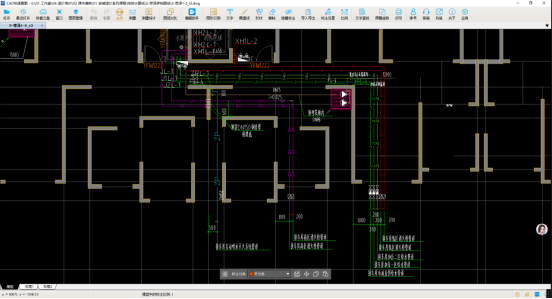

下图是一个住宅给水引入管系统图，我们可以看到，给水进行了分区，低区为市政直供水，中区为加压一区，高区为加压二区

结合系统图，我们可以看出引入管的规格

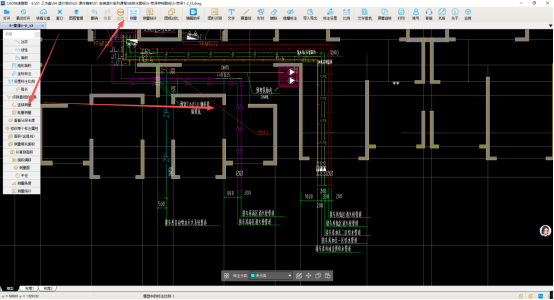

CAD快速看图连续测量命令，同时结合标注设置里面用颜色进行规格区分

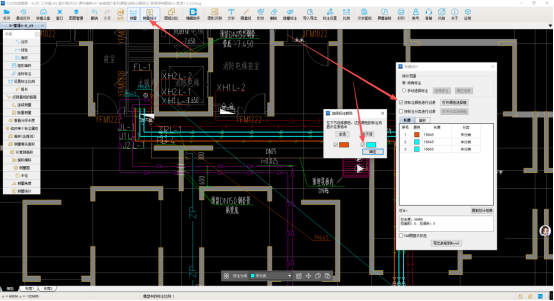

触发测量统计命令，勾选按标注颜色进行过滤，蓝色为DN80，褐色为DN50

DN80管道工程量为39.31m；DN50规格工程量为19.645m

给排水系统作为保障建筑使用功能的重要系统之一，也是安装预算中相对简单明了的系统，通过对管道系统组成，供水方式梳理，相信大家对于水系统有了进一步了解，本篇是给排水系统的开篇，后面内容更精彩，持续关注吧。
