空调风系统计量+基础原理

空调风系统的核心是通过气流循环实现热交换与室内空气配送：以空调机组为动力，驱动室内空气流经换热器（制冷时是蒸发器、制热时是冷凝器），完成热量交换后变为冷风或热风，再通过出风口等部件均匀送向室内；同时室内空气持续回流至室内机，形成空气的循环，配合过滤网过滤杂质，部分机型还会引入新风或调节风速，最终实现温度均匀调节与空气品质优化。通过CAD快速看图的计算，更好的理解系统原理，计算规则，和图纸设计。

一、空调通风系统的组成

（1）空调风系统一般由进气口、进风室、风机盘管、通风管道、调节阀、出风口等部件组成。

（2）新风系统一般由风管、新风机组、风口组成，有除尘要求的新风系统还需要过滤器。

组成部分:设备、风口、风管、阀门、零星项目

二、空调风系统各部分设备

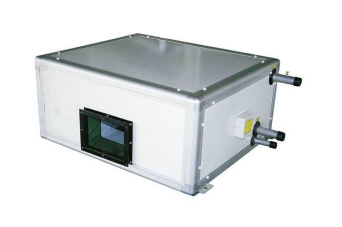

1、新风机组

新风机组是提供新鲜空气的一种空气调节设备。工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气

2、风机盘管

风机盘管主要依靠风机的强制作用，使空气通过加热器表面时被加热，因而强化了散热器与空气间的对流换热作用，能够迅速加热房间的空气

风冷热泵机组与风机盘管共同使用，前者提供冷水或热水，后者将冷水或热水，通过热交换，吸出冷风或热风

3、水源热泵

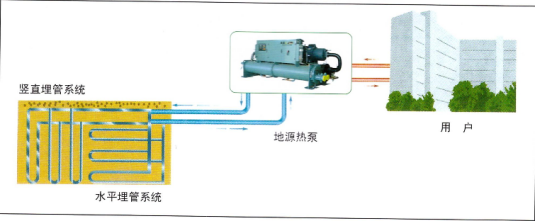

水源热泵技术的工作原理就是:通过输入少量高品位能源(如电能)，实现低温位热能向高温位转移。水体分别作为冬季热泵供暖的热源和夏季空调的冷源，即在夏季将建筑物中的热量"取"出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的;而冬季，则是通过水源热泵机组，从水源中"提取"热能，送到建筑物中采暖。

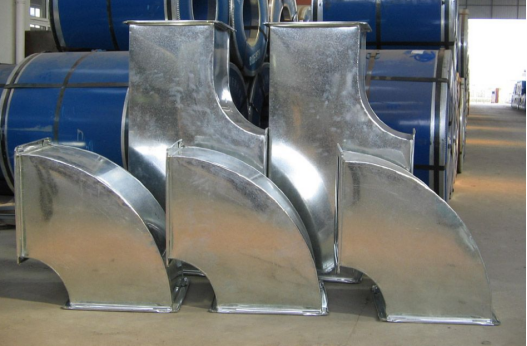

4、风管

根据形状分为圆形和矩形风管。圆形风管以外径D表示；矩形风管以外边长A *B表示。

根据形状分为圆形和矩形风管。圆形风管以外径D表示；矩形风管以外边长A *B表示。

制作风管和管件的材料常采用普通薄钢板，镀锌薄钢板，塑料复合钢板，不锈钢板和铝板等材料。

5、消声器

消声器是指对于同时具有噪声传播的气流管道,可以用附有吸声衬里的管道及弯头或利用截面积突然改变及其他声阻抗不连续的管道等降噪器件,使管道内噪声得到衰减或反射回去。前者称为阻性消声器，后者称为抗性消声器，也有阻抗复合式的消声

消声器种类很多，但究其消声机理，又可以把它分为六种主要的类型，即阻性消声器、抗性消声器、阻抗复合式消声器、微穿孔板消声器、小孔消声器和有源消声器。

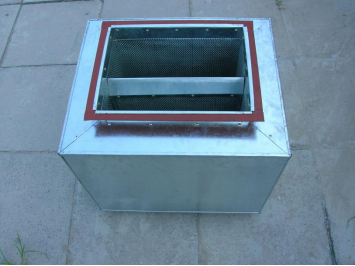

6、静压箱

静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。静压箱是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。

静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。而且还有万能接头的作用。把静压箱很好地应用到通风系统中，可提高通风系统的综合性能;

7、70°防火阀

防火阀是一种记忆熔合金的温度控制，利用重力作用和弹簧机构的作用关闭的阀门形式。新型产品中亦有利用记忆合金产生形变使阀门关闭的。

70°防火阀：发生火灾时，温度会升高，达到70°时候，自动关闭。

8、风管止回阀

风管止回阀是启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。

止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

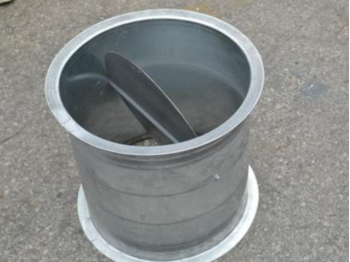

9、对开多叶调节阀

对开多叶调节阀，一般用在空调 \ 通风系统管道中，用来调节支管的风量，也可用于新风与回风的混合调节。该阀分为手动和电动两种，按密封性来分，还可分成密闭型和普通型两种。

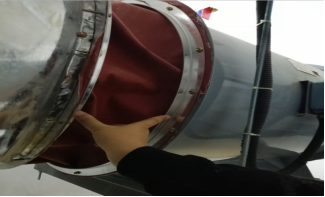

10、帆布接头

帆布接头用于风管与风机的连接

帆布接头口径大小等同于风机的口径

帆布接头长度为150mm--300mm

11、型钢支架

12、抗震支架

三、空调风系统计算规则

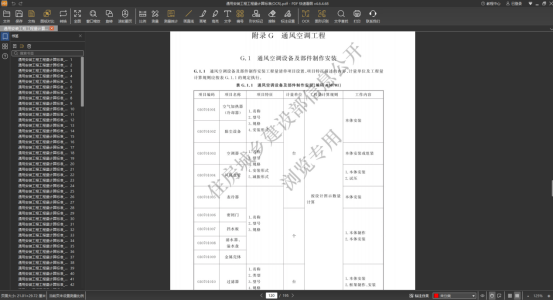

1、2024清单计算规则

2、河南2016定额计算规则

四、计算实例

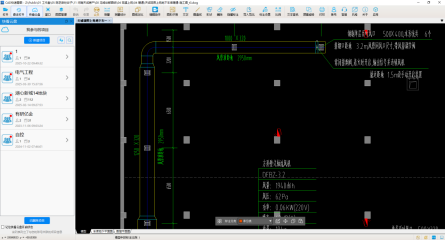

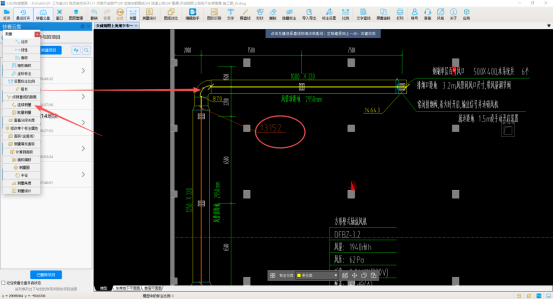

1、浏览图纸，我们可以看到下图中有两个规格的风管，1250*320和1000*320

2、使用CAD快速看图的连续测量，分别测量1250*320和1000*320风管长度，通过弧长命令，测量弯头长度

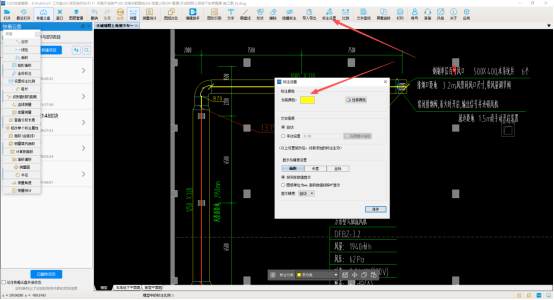

同时，为了区分两种规格，我们在测量时候，可以通过标注设置功能进行区分

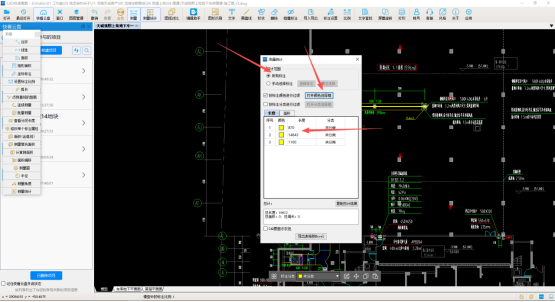

3、触发测量统计命令，选择标注颜色进行过滤，分别查看两个规格风管长度，1000*320风管长度为16.613m，因风管长度不包含风管部件所占长度，因此1000*320风管长度为16.313m;1250*320风管长度为13.152米

4、两个规格风管展开面积为

1250*320：13.152*(1.25+0.32)*2=41.3m2

1000*320：16.313*(1+0.32)*2=43.07m2

综上所述，空调风系统作为中央空调的核心组成部分，是保障室内空气质量的重要的手段，本文主要介绍了空调风系统的原理，各部分组成，通过CAD快速看图的连续测量，为大家清晰的展现了风管的计算规则，计算方式，辅助大家更好的理解这个系统。
