散热器作为空调供暖系统中的核心末端设备，其计量方式与管道类构件存在显著差异，通常以“组”为单位，依据设计图示数量进行统计。结合CAD快速看图【图形识别】与【文字查找】，简化计量流程，高效算量。

一、基础知识

1.散热器

(1)散热器的主要分类及特点。

散热器是安装在室内,用来传导、释放热量的散热装置。常用的散热器的材质有铸铁、钢、铝、铜以及复合材料等。

1)铸铁散热器:常用的结构形式有柱型、翼型、柱翼型等。铸铁散热器结构简单,耐腐蚀,承压能力一般为0.4～0.5MPa;具有使用寿命长、热稳定性好和价格便宜等优点;缺点是其金属耗量大、承压能力低、外形欠美观,传热系数低于钢制散热器;使用过程中内腔掉砂易造成热量表、温控阀堵塞。

柱型散热器有带脚和不带脚的两种片型,便于落地或挂墙支装。

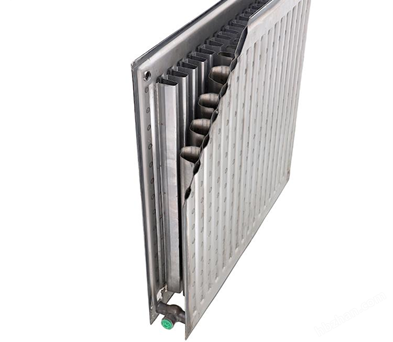

2)钢制散热器:常用的结构形式有柱式、板式、壁板式、排管式等。与铸铁散热器相比金属耗量少,传热系数高;耐压强度高(最高承压能力可达0.8～1.0MPa),外形美观整洁,占地小,便于布置。钢制散热器的主要缺点是耐腐蚀性差,使用寿命短。适用于高层建筑、别墅或大户型住宅使用,也适用于高温水供暖系统。蒸汽供暖系统、具有腐蚀性气体的生产厂房或相对湿度较大的房间不宜采用钢制散热器。

板式散热器装饰性强,无须加暖气罩,可以最大程度减小室内占用空间,提高房间利

用率。

光排管散热器采用优质焊接钢管或无缝钢管焊接成型。其显著特点是构造简单、制作方便,使用年限长、散热快、散热面积大、适用范围广、易于清洁,无须维护保养;缺点是较笨重,耗钢材,占地面积大。是自行供热的车间厂房首选的散热设备,也适用于灰尘较大的车间。A型排管散热器用于蒸汽采暖系统,具有节能特性;B型排管散热器用于热水采暖系统,可立于地面安装,也可挂墙安装。

3)铝制散热器:热工性能好、质量小、承压能力高、成型容易;外表美观,易于建筑装饰协调;缺点是造价高、碱腐蚀严重;应尽量选用内防腐铝制散热器;适用于高档公寓、酒店等高级建筑。

4)复合型散热器:分为铜铝复合散热器、钢铝复合散热器、不锈钢铝复合散热器。复合型散热器兼有散热器的优点,但缺点不十分明显。复合型散热器利用铝材的优势达到散热快;利用铜和不锈钢的耐腐蚀性提高散热器的使用寿命;外观色彩、款式可以多样化,高度在300～1800mm范围内,重量较轻。其缺点是两种复合材料因为热膨胀系数不同和共振效应而产生热阻,会出现随着使用时间而散热量递减的情况。

(2)散热器的选用。选用散热器应根据建筑物用途、安装位置、承受压力大小、美观与协调、经济等方面进行考虑。

1)散热器的承压能力应满足系统的工作压力;

2)放散粉尘或防尘要求较高的工业建筑,应选用易于清扫的散热器;

3)具有腐蚀性气体的工业建筑或相对湿度较大的房间应选用外表面耐腐蚀的散热器;

4)当选用钢制、铝制、铜制散热器时,为降低内腐蚀,应对水质提出要求,一般钢制pH=10~12;铝制pH=5~8.5;铜制pH=7.5~10为适用值。

二、清单计量规则

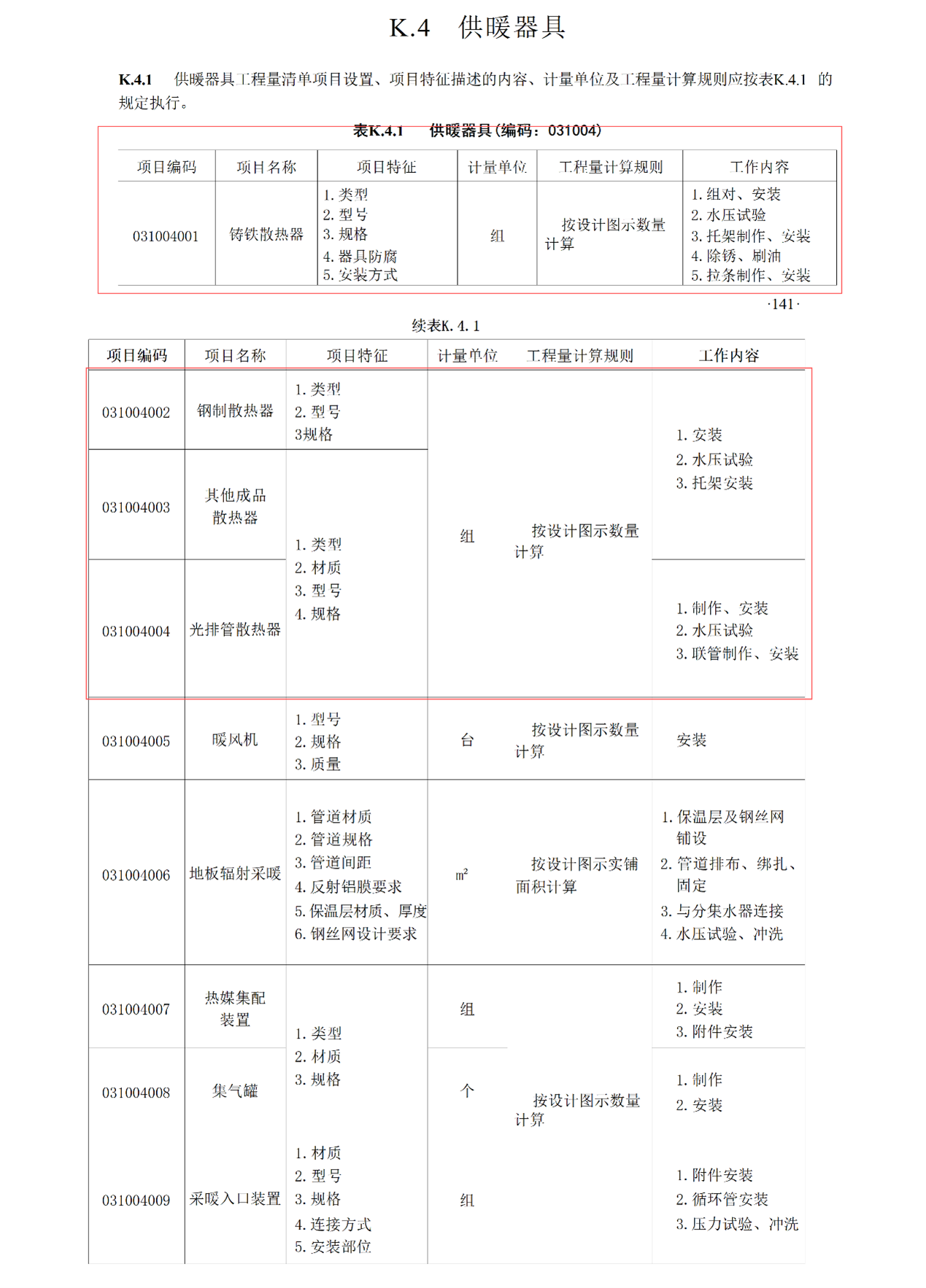

三、案例分析

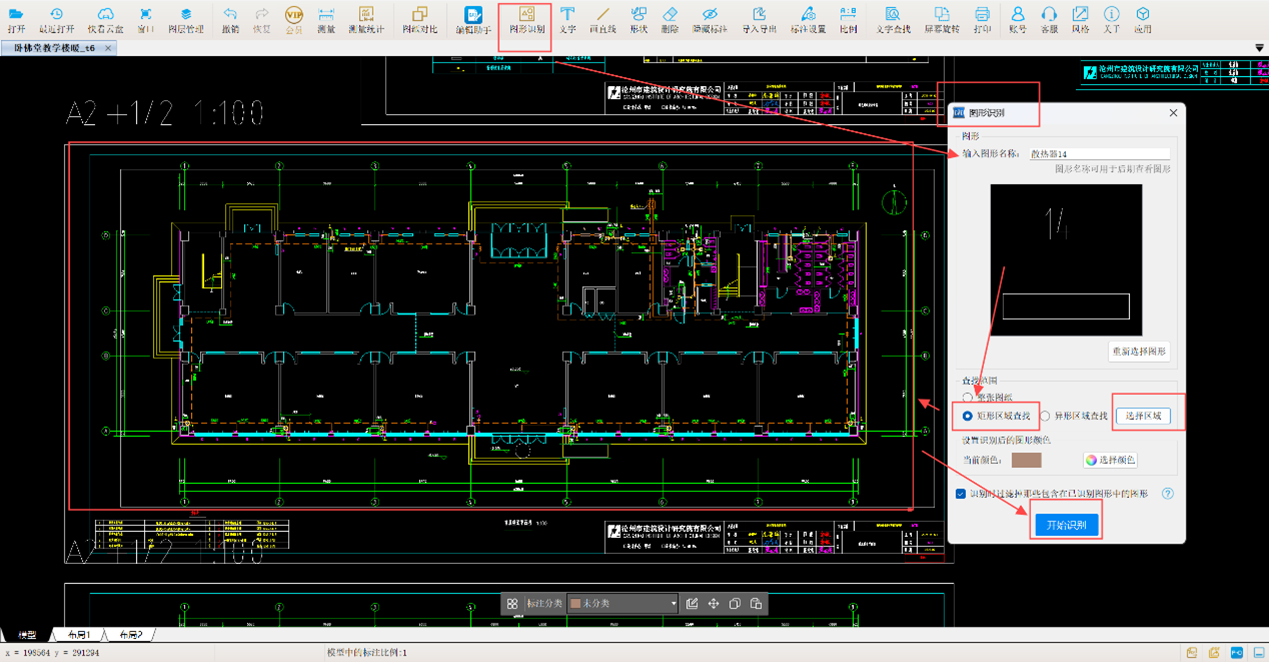

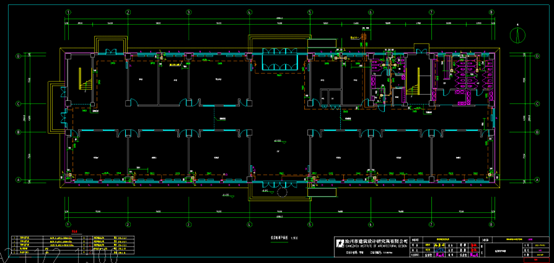

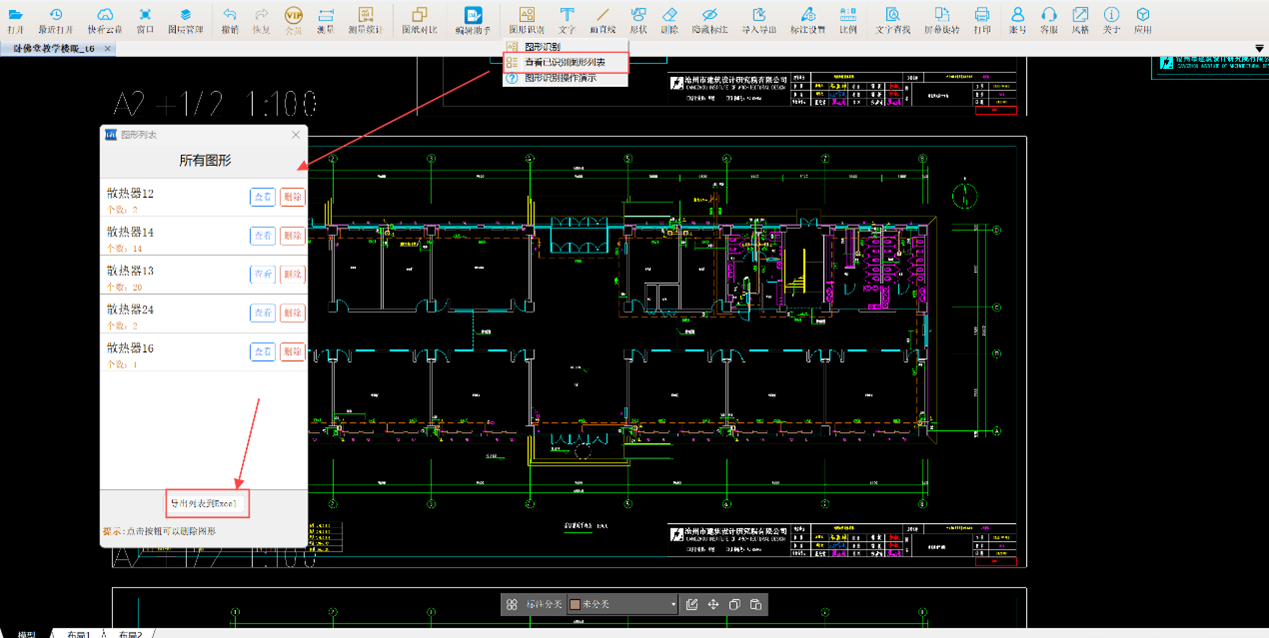

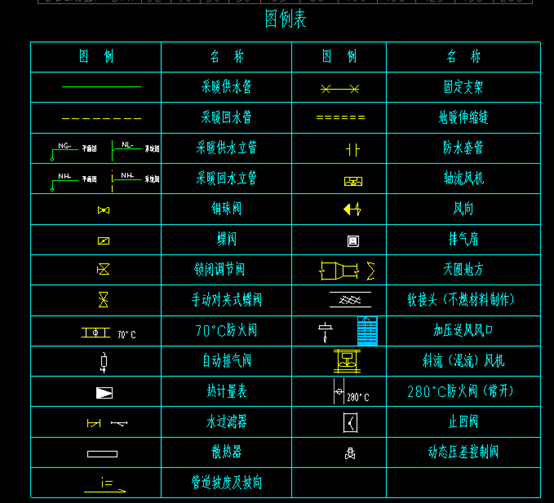

1.观察图例表和首层暖通平面图，其中有5种型号散热器，分别是12、14、13、24、16。

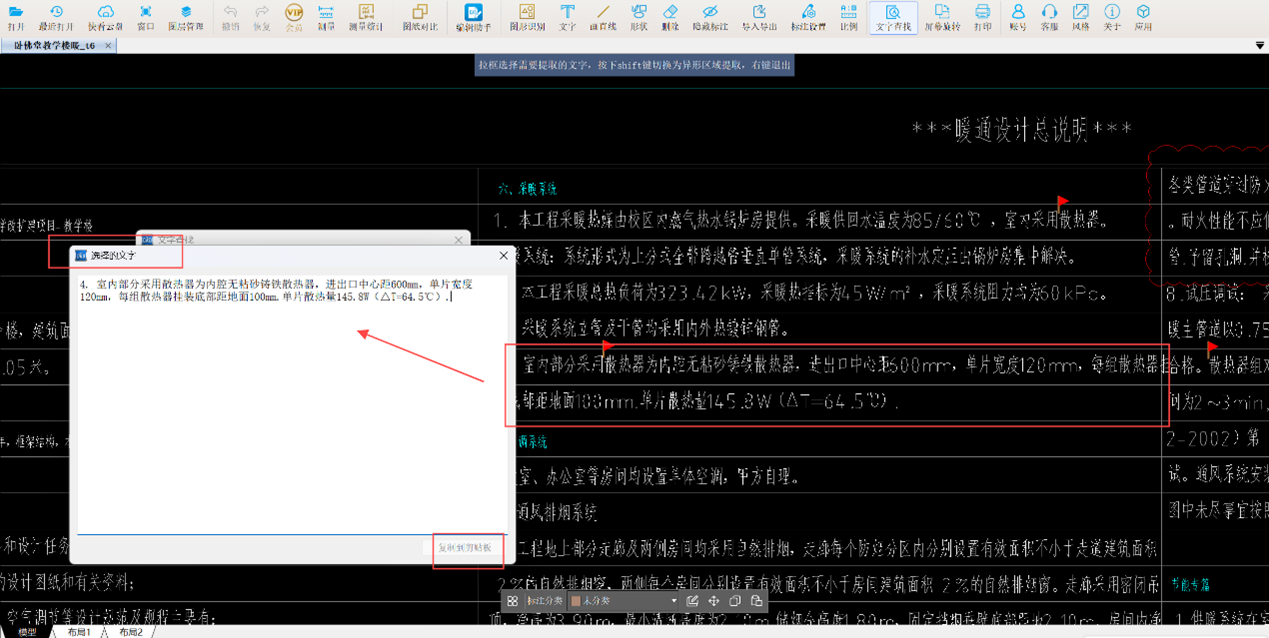

2. 为快速查找散热器材质等信息，可借助CAD快速看图【文字查找】。输入关键词“散热器”，并将查找范围设定为施工总说明，即可迅速锁定相关内容：室内部分采用内腔无粘砂铸铁散热器，进出口中心距600mm，单片宽度120mm，每组散热器挂装底部距地面100mm，单片散热量为145.8W（△T=64.5℃）。

查找到对应管材后，利用【提取文字】可精确复制图纸中的文字到清单中，从而节省时间，提升工作效率。
