抗震支架的分类体系：按功能场景精准选型

2008年汶川地震、2021年青海玛多地震等灾害案例反复证明，建筑机电系统的抗震能力直接关系到地震后的人员疏散、次生灾害防控和灾后重建效率。当主体结构遭遇地震保持完整时，水管断裂、风管坍塌、电缆坠落等机电事故往往成为“隐形杀手”。抗震支架作为约束机电管线位移、传递地震力的关键设施，其设计与施工质量已成为建筑抗震安全的核心环节之一。本文结合《建筑机电工程抗震设计规范》（GB50981-2014）2025年实践解读、18R417-2图集等最新技术标准，结合CAD快速看图的文字查找快速计量，全面解析抗震支架的核心原理、分类体系及深化设计要点。

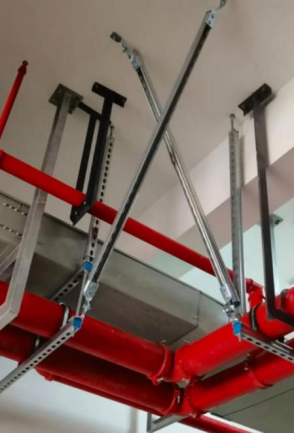

一、抗震支架的核心原理：从“被动承受”到“主动防控”

传统承重支架仅能承担机电管线的自重荷载，在地震产生的水平及竖向动荷载作用下形同虚设。抗震支架的核心创新在于建立了“荷载传递-位移约束-能量耗散”的三重抗震机制，其工作原理可概括为三个关键环节：

荷载转换机制：通过抗震斜撑、铰链等核心构件，将地震作用于机电管线的水平剪力和拉力，高效转换为沿支架轴线的轴向力。这一转换过程可使管线产生的地震荷载衰减30%-50%，避免局部应力集中导致的管线断裂。

刚性约束机制：依据《建筑抗震设计规范》（GB50011-2010，2016年版）要求，抗震支架通过膨胀螺栓或化学锚栓与建筑主体结构（梁、板、柱）刚性连接，约束管线在地震中的位移幅度。实验数据显示，合格的抗震支架可将管线水平位移控制在50mm以内，远低于规范限值的150mm。

能量耗散机制：在支架与管线的连接节点处采用弹性阻尼构件，通过材料变形吸收地震能量。对于抗震设防烈度8度及以上地区，规范要求阻尼构件的能量耗散系数不低于0.3，确保在强震中逐步释放荷载，保护管线主体结构。

二、抗震支架的分类体系：按功能场景精准选型

依据18R417-2《装配式管道支吊架（含抗震支吊架）》图集分类标准，结合2025年行业实践优化，抗震支架可按受力特性、服务对象和安装形式分为三大类，各类支架的适用场景及技术要求存在显著差异：

特别值得注意的是，2025年西安固华抗震科技发布的施工指南中新增“装配式抗震支架”分类，其采用标准化构件现场组装，安装效率较传统焊接式提升50%，且镀锌层厚度≥80μm，抗锈蚀性能满足15年使用要求，已在多地商业综合体项目中推广应用。

三、不同业态抗震支架平米造价分析（头部地产数据）

抗震支架的平米造价受业态管线密度、抗震设防烈度、支架类型（传统/装配式）等因素影响显著。以下数据源自万科、保利、华润、中建系等头部地产2024-2025年典型项目结算数据，涵盖四大主流业态，具有较强行业参考性：

四、深化设计核心原则：合规性与实操性的平衡之道

抗震支架的深化设计是连接理论规范与现场施工的关键环节，需严格遵循“合规优先、协同适配、施工可行”三大原则，同时兼顾经济性与后期运维需求。结合《抗震支吊架安装及验收规程》（CECS420:2015）最新解读，具体要点如下：

1. 合规性原则：锚定规范底线

深化设计必须以抗震设防烈度为核心参数，不同区域的支架配置存在明确差异。例如：6度设防区域仅需在机房、消防干管等关键部位设置；8度及以上区域则需实现“全管线覆盖”，包括吊顶内电线管、小型桥架等。在荷载计算方面，需采用“重力荷载+地震作用”组合计算模式，其中水平地震影响系数最大值应按GB50011规范取值，确保支架承载力满足要求。

锚栓选型是合规性控制的关键节点。混凝土结构优先采用化学锚栓，拉拔强度≥15kN；钢结构采用螺栓连接，扭矩系数控制在0.12-0.15之间。深化图纸中必须明确锚栓型号、埋深及拉拔试验要求，避免因锚栓失效导致支架整体脱落。

2. 协同性原则：适配多专业需求

机电管线的复杂性决定了抗震支架必须与结构、装修等专业协同设计。在管线交叉密集区域，应采用BIM技术进行三维建模，优化支架布置位置，避免与结构梁、承重墙冲突。例如：在风管与消防水管交叉处，可采用“分层支架”设计，上层布置风管支架，下层设置水管支架，间距保持≥300mm，既满足抗震要求又便于后期检修。

对于精装修区域，深化设计需兼顾美观性与功能性。可采用“隐蔽式支架”或与吊顶龙骨协同固定的方式，将支架主体隐藏于装饰层内，仅露出必要的约束节点，实现“安全与美观”的统一。

3. 施工可行性原则：规避现场风险

深化设计必须充分考虑施工现场条件，避免出现“图纸可行、现场难施”的问题。在层高≤2.8m的地下室区域，应采用“低剖面支架”设计，减小支架占用高度；在管线转弯处，支架间距应缩短20%，并增设加强节点，防止地震时管线转角处应力集中。

材料选型需适配施工环境：潮湿环境（如卫生间、地下室）应采用304不锈钢材质支架；高温区域（如锅炉房）需选用耐温≥200℃的防腐涂层构件。深化图纸中应明确材料规格、防腐要求及安装工艺标准，确保施工质量可控。

五、计算实例

1、抗震支架图纸中，通常会标注出抗震支架名称

2、我们可以结合CAD快速看图的文字查找功能，巧妙统计抗震支架工程量，注意勾选全字匹配功能。

3、点击查找，即可统计出来抗震支架数量

抗震支架作为建筑机电系统抗震安全的核心防线，其重要性在近年来的灾害应对中愈发凸显。本文通过系统梳理抗震支架的原理机制、分类体系、造价分析及深化设计要点，为行业提供了从理论到实践的全流程指导。随着装配式技术的普及与BIM协同设计的深化，抗震支架工程正朝着标准化、模块化、智能化方向加速演进。未来，随着《建筑机电工程抗震设计规范》等标准的持续修订，以及新材料、新工艺的应用，抗震支架将在保障建筑全生命周期安全中发挥更关键的作用。从业者需紧跟技术发展脉络，在合规设计、精准选型、高效施工等环节持续优化，共同筑牢城市安全的“隐形防线”。

#抗震支架#CAD快速看图#文字查找
