PDF图纸→RTK放样！道路中线逐桩坐标极速处理流程

还在为道路放样时，手动输入成百上千个坐标而头疼吗？既耗时又容易出错，让工程进度大打折扣？今天教你一个极速方法，从PDF图纸到RTK放样，只需三步，轻松搞定！

第一步：数据提取 - 10秒搞定

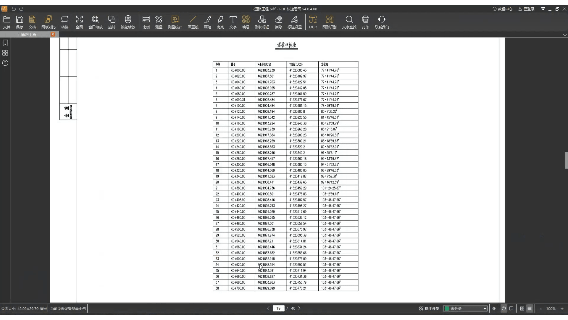

用“PDF快速看图”软件打开你的道路图纸，找到坐标表格所在位置。只需一键点击“提取坐标”功能，软件会自动识别表格中的所有坐标数据，直接导出为Excel文件。整个过程不到10秒，比手动输入快了几十倍！

【点击下载PDF快速看图】

第二步：数据整理 - 格式转换

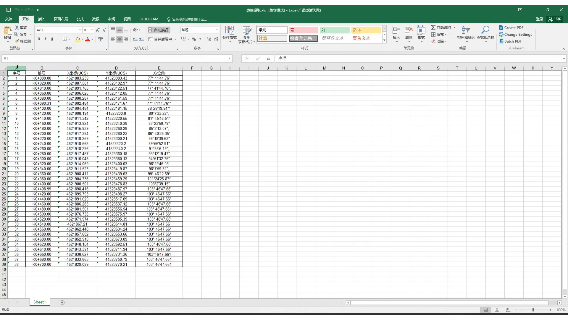

在Excel中打开刚导出的文件，检查坐标数据是否完整准确，清理任何不必要的格式或空白行。关键一步来了——将文件另存为“CSV”格式！这是RTK设备识别度最高的通用数据格式，确保设备能够顺利读取。

第三步：导入设备 - 开始放样

将保存好的CSV文件拷贝到RTK手簿中，打开测量软件，选择导入功能，正确匹配各个列字段（如点号、X坐标、Y坐标等）。点击确认后，你的放样点就已经全部加载完成！现在，只需跟随屏幕上的箭头指引，就能轻松找到每一个中桩位置。

详细操作步骤：

①连接设备：用数据线将GPS手簿连接电脑，将刚才保存的CSV文件拷贝到手簿的指定文件夹。

②软件导入：在GPS手簿上打开测量软件。

③导入数据：在软件中找到“线路设计”或“坐标管理”功能 → 选择“导入” → 找到并选择那个CSV文件。

④关键设置：在导入时，手动匹配列字段（例如：将CSV的列A匹配为“桩号”，列B匹配为“X坐标”等）。这是最容易出错的环节！

⑤开始放样：导入成功！在软件主界面选择“线路放样” → 选择刚导入的道路线路 → 界面实时显示当前位置与目标桩位的偏距和里程。

总结

这套方法不仅能用于道路放样，同样适用于各种需要批量放样的工程场景。省时省力又准确，彻底告别手动输入的时代！
