在计算给水管工程量时，需关注管材、管径及连接方式，不同管径应分开计算。CAD快速看图的【批量测量】可简化计算过程，避免繁琐的手工计算。

一、基础知识

给水系统常见管材

1.PP-R管

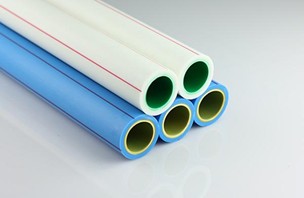

无规共聚聚丙烯管或PPR管，具有节能节材、环保、轻质高强、耐腐蚀、内壁光滑不结垢、施工和维修简便、使用寿命长等优点，广泛应用于建筑给排水、城乡给排水、城市燃气、电力和光缆护套、工业流体输送、农业灌溉等建筑业、市政、工业和农业领域。

PP-R 管的现行国家标准为 GB/T 18742.2-2017《冷热水用聚丙烯管道系统 第 2 部分：管材》，该标准于 2017 年 10 月 14 日发布，2018 年 5 月 1 日实施。结合常规图纸设计，常用的系列为冷水S4、S5系列；热水S3.2、S2.5系列。

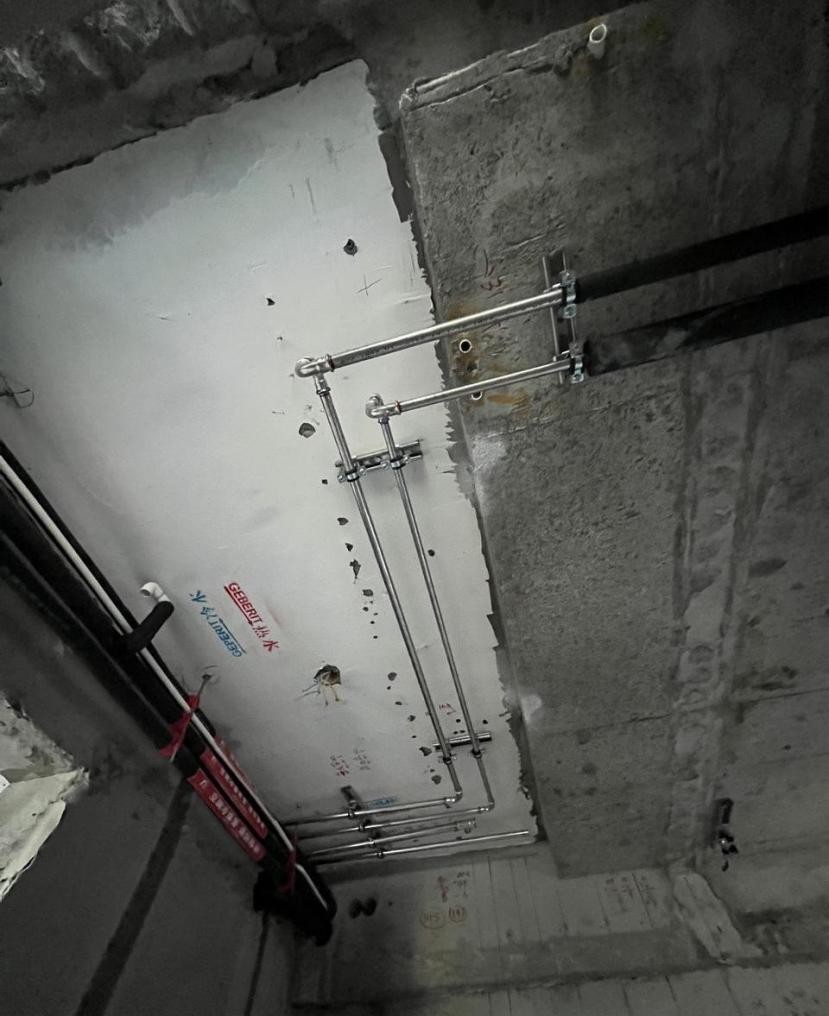

2.镀锌钢管

镀锌钢管是六七十年代国际上的发达国家开发的新型管材，之后被陆续禁用。中国建设部等四部委也发文明确从2000年起禁用镀锌管作为供水管。镀锌钢管抗腐蚀能力强、使用寿命长。镀锌钢管分为冷镀锌钢管、热镀锌钢管，冷镀锌钢管已被禁用，后者还被国家提倡暂时能使用。

镀锌钢管现行国家标准GB/T 3091-2015《低压流体输送用镀锌焊接钢管》，适用范围：用于输送水、空气、采暖蒸汽、燃气等低压流体，以及一般用途的焊接钢管（采用镀锌层防腐），下表为镀锌钢管工程直径、外径与理论重量对照表，有些地方信息价单位为吨。

3.复合管

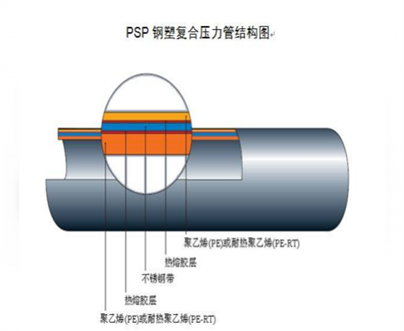

复合管材是以金属与热塑性塑料复合结构为基础的管材，内衬塑聚丙烯、聚乙烯或外焊接交联聚乙烯等非金属材料成型。常用的复合管有钢塑复合管材、铝塑复合管材。除具有塑料管的优点外，还有耐压强度好、耐热、可曲挠和美观等优点。

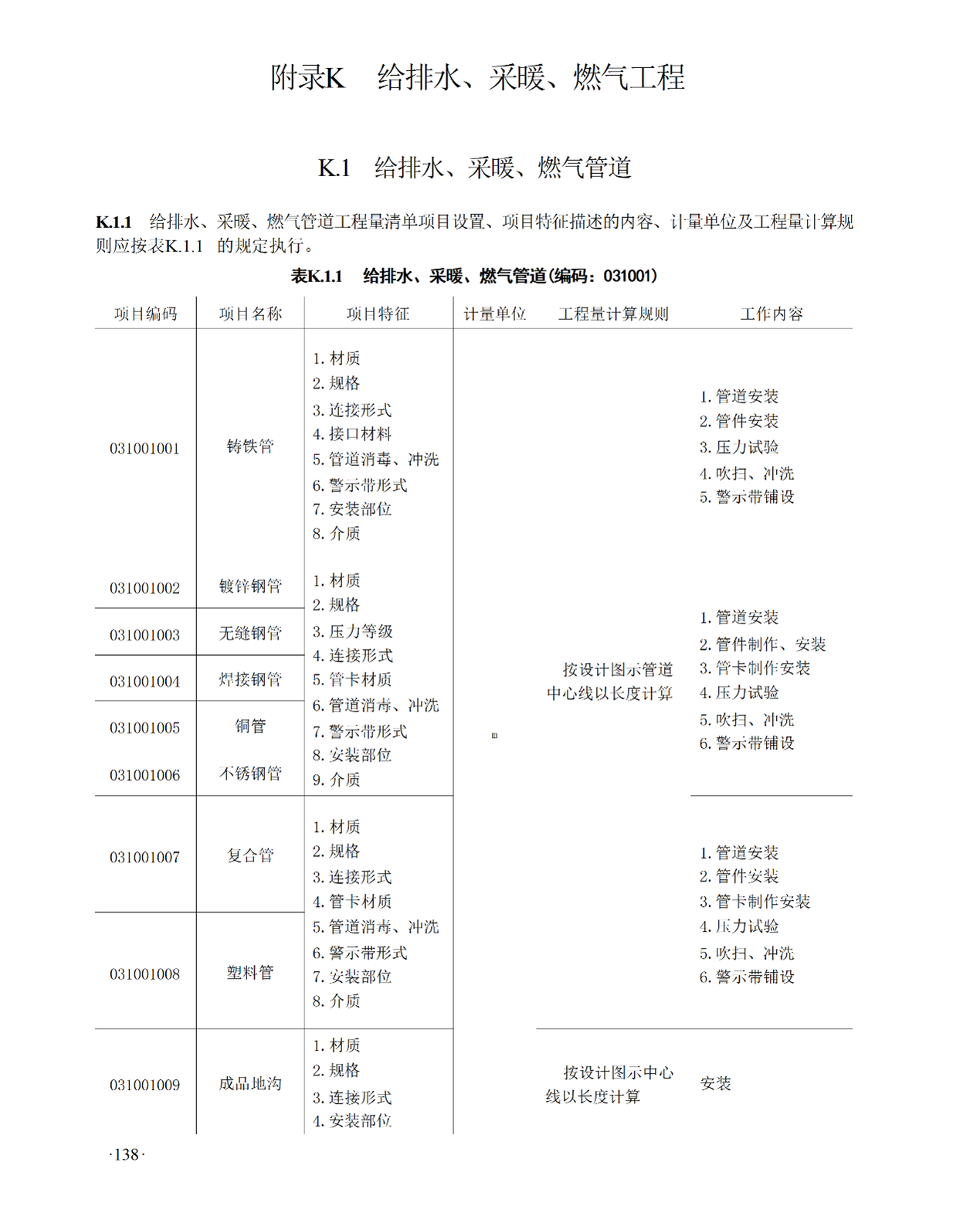

二、清单计量规则

三、案例分析

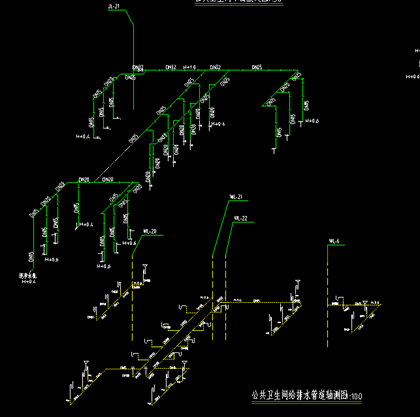

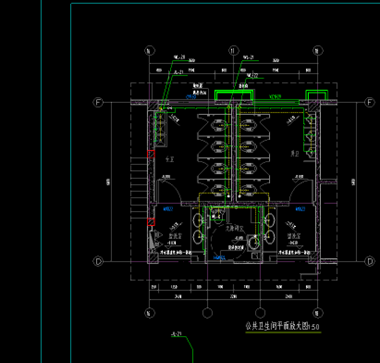

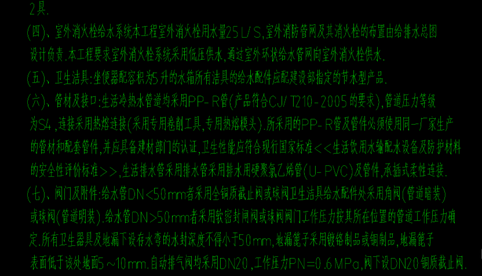

1.本案例以公共卫生间给水管为例，观察施工图设计说明、公共卫生间给排水管道轴测图和公共卫生间平面放大图，已知给水管管材为PP-R管，管道压力等级为S4,连接采用热熔连接。

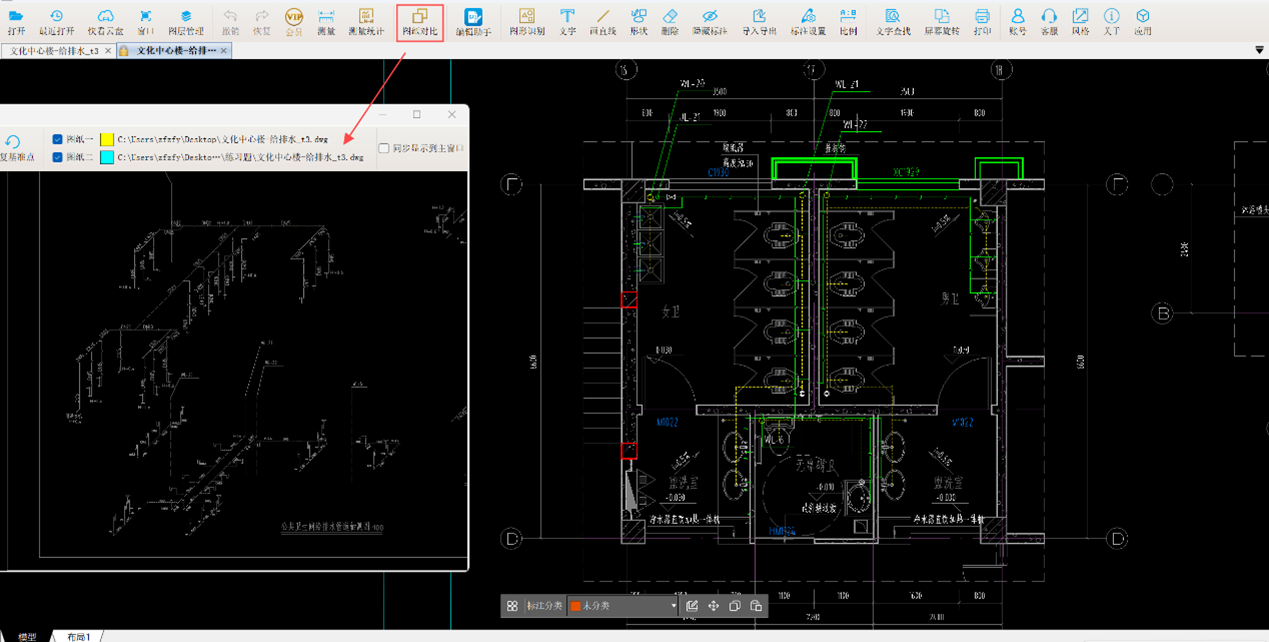

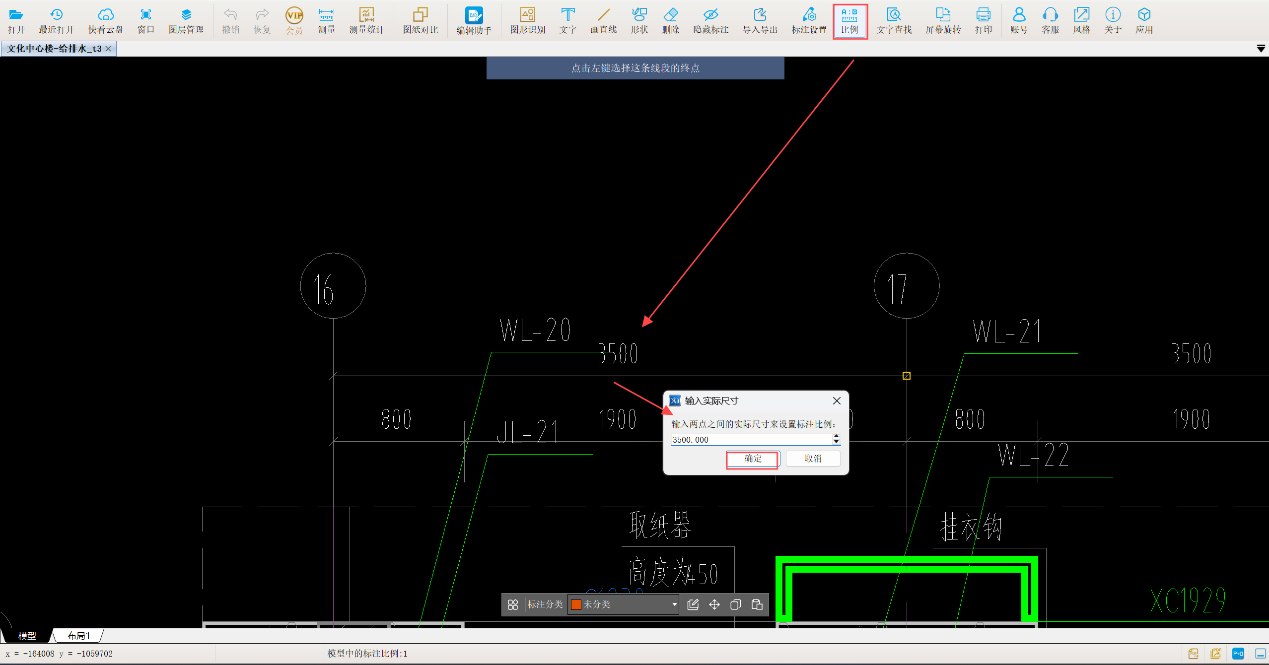

2. 在开始计量前，首先需调整比例。利用CAD快速看图中的【比例】功能，量取任意线段并输入实际尺寸。计算卫生间给水管水平管时，需结合公共卫生间给排水管道轴测图一同查看，此时可使用【图纸对比】功能，便于观察给水管管径的变化。

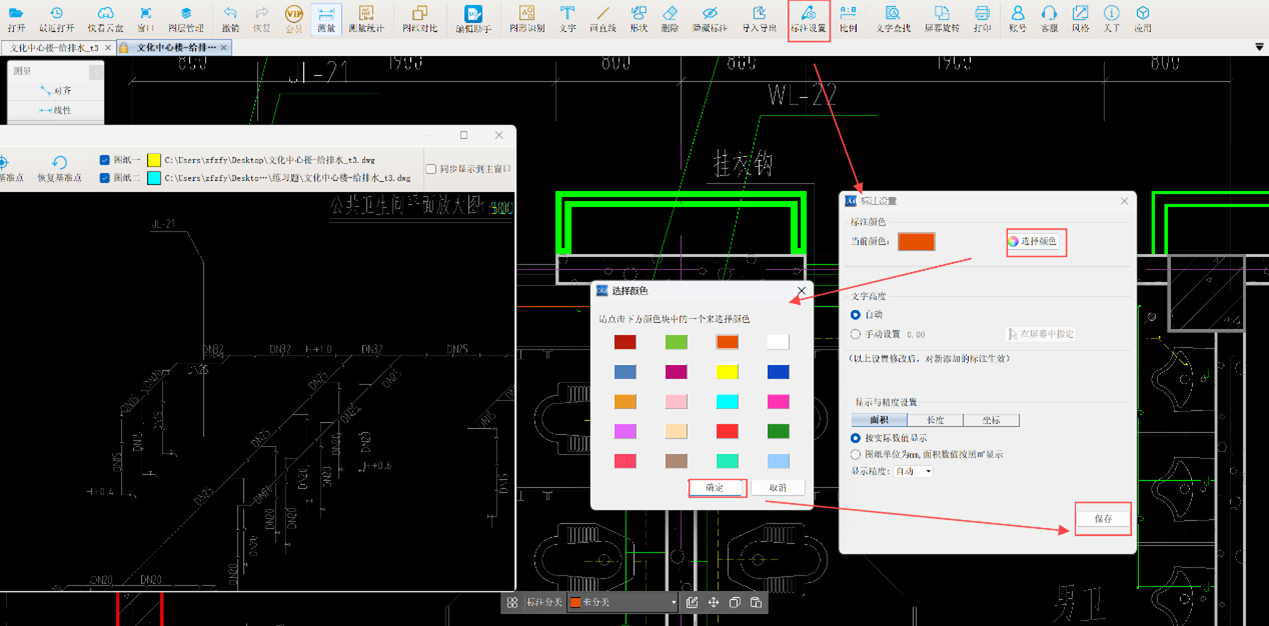

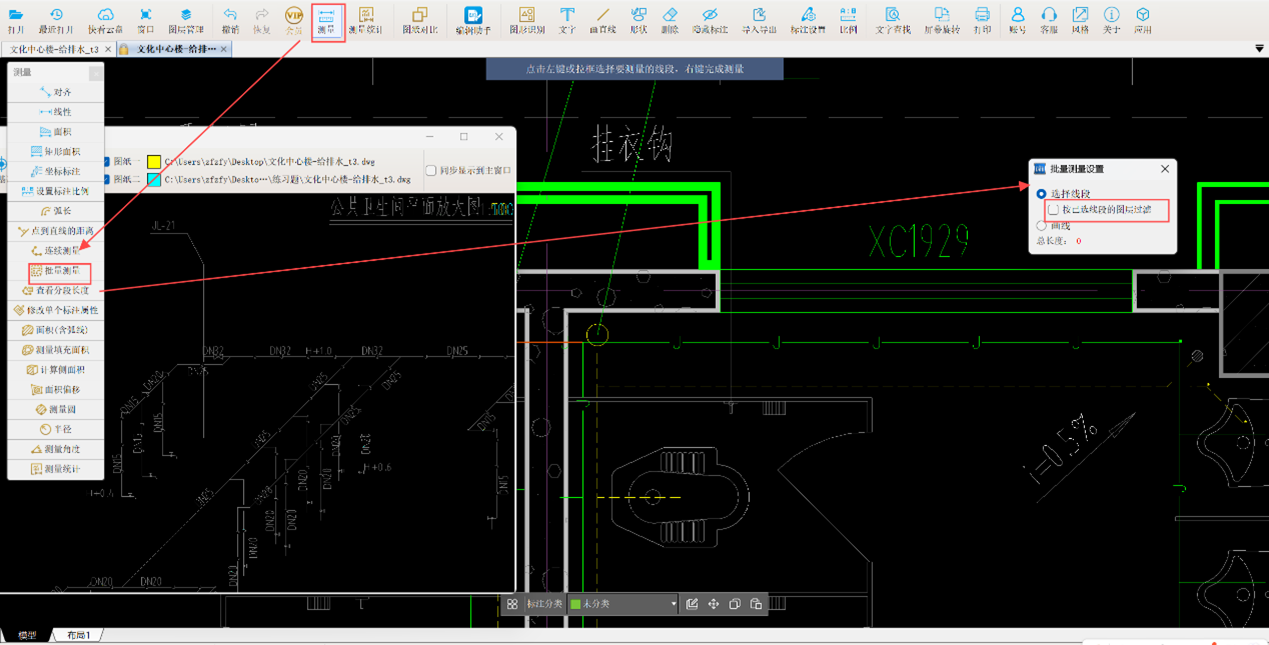

3. 通过CAD快速看图的【测量】中的【批量测量】功能，勾选“按已选线段的图层过滤”，将相同管径的给水管标注出来，右键结束标注并实时计算。为区分不同管径的给水管，可使用【标注设置】功能，用不同颜色标注不同管径，便于后续统计。

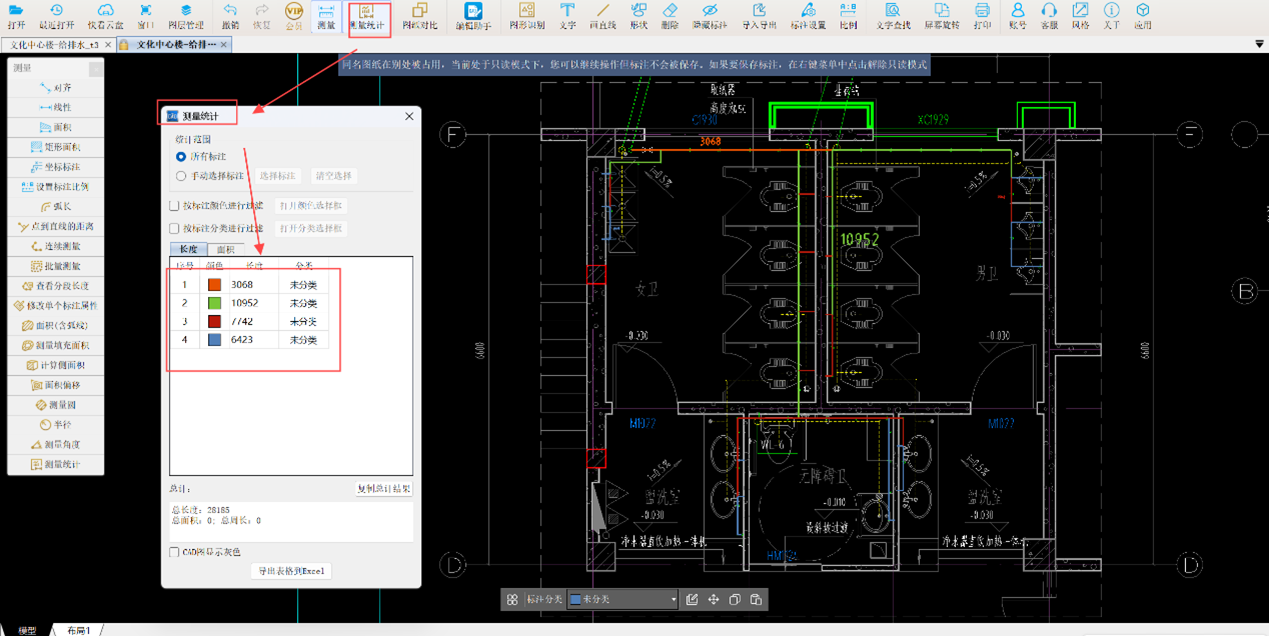

所有水平给水管测量完成后，使用【测量统计】功能，查看整体给水管工程量。如图，DN30（橙色）：3.068m，DN25（绿色）：10.952m，DN20（红色）：7.742m，DN15（蓝色）：6.423m。

3.计算竖向给水管：（标高相减）

DN32：1m

DN25:无

DN20:（1-0.6）*8=3.2m

DN15:（1-0.4）*3+（1-0.6）*5+（1-0.4）*2=5m

给水管总长度=水平给水管+竖向给水管

DN32：1+3.068=4.068m

DN25:10.952m

DN20:3.2+7.742=10.942m

DN15:5+6.423=11.423m

CAD快速看图的【比例】、【图纸对比】、【批量测量】、【测量统计】在工程量计算时可以使用，告别复杂的手工计算给排水工程量！

#给水管#图纸对比#批量测量#
