消防水系统消防泵房解析&工程量计算

消防泵房是消防水系统中的重要节点，其设计与计算直接影响系统的可靠性和效率。本篇文章通过一个消防泵房工程量计算案例，为大家梳理一个计算思路，让大家遇到类似项目时能迅速掌握核心要点，更为高效的计算相关工程量。

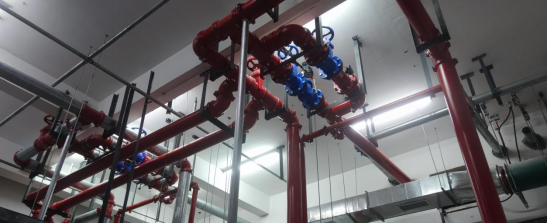

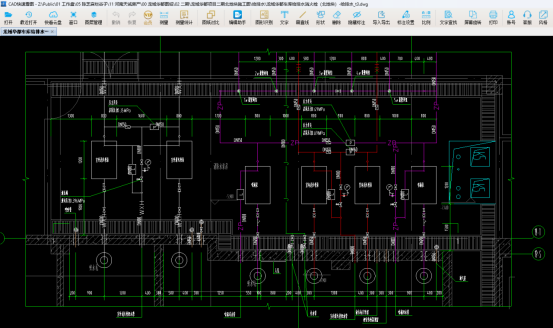

1、消防泵房识图

仔细阅读消防泵房的设计图纸，识别出泵房的位置、尺寸、管道走向及设备布置。重点关注消防泵、稳压设备、水箱等关键设施的参数和位置，确保对整体布局有清晰的理解。其次，核对图纸中的各项数据，确保无误后，根据规范要求进行工程量分解，列出详细的计算清单。逐一计算消防泵、管道、阀门等各部分工程量，并汇总成总表，便于后续核对与调整。

2、消防泵参数解读。

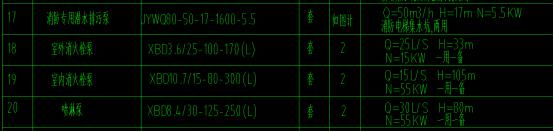

室外消火栓泵 XBD3.6/25-100-170(L)，图纸上会有这个设备参数，代表什么含义呢？

XBD3.6/25-100-170 (L) 是一款立式消防离心泵，设计压力为 0.36 MPa，流量 25 L/s，进出口直径 100 mm，叶轮直径可能为 170 mm（或企业自定义参数）。其结构紧凑、符合消防标准。

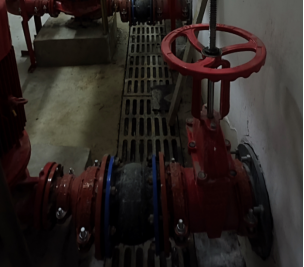

3、在图纸中，经常看到这样的设计文字“水泵吸水管闸阀采用明杆闸阀,出水管止回阀采用缓闭止回阀。”这是为什么呢？

水泵吸水管选用明杆闸阀，核心是适配其 “稳定吸水、防气蚀” 的需求 —— 明杆闸阀的阀杆随开关动作外露或缩进，可直观判断阀门是否全开，避免因未全开导致局部阻力增大、泵内负压产生气蚀，同时其全开时阀板完全缩进阀腔，流道通畅不易积污，能防止堵塞引发水泵 “抽空”，且外露阀杆也便于检修排查；而出水管选用缓闭止回阀，是为应对 “水倒流冲击、水锤破坏” 的风险 —— 水泵停机时，倒流水流易引发普通止回阀瞬间关闭产生剧烈水锤，还可能推动叶轮反转损坏电机，缓闭止回阀通过 1-3 秒的延迟关闭设计，可让水流缓慢减速、逐步阻断倒流，大幅削弱水锤压力（降低 60% 以上），同时避免叶轮反转，最终通过两种阀门对不同管路工况的适配，保障水泵系统安全稳定运行。

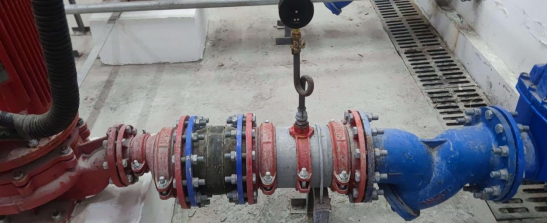

4、为什么水泵吸水管上使用真空压力表？这个也是常见的图纸设计，具体是什么原因呢？

水泵吸水管采用真空压力表，主要基于以下原因：一是适配工况与保护仪表，水泵启动瞬间吸水管会产生瞬间负压，普通压力表指针易因反向冲击损坏，而真空压力表量程覆盖 - 0.1MPa 至 0MPa，可同时测量负压（运行时真空度）与正压（停泵后等场景），避免仪表受损；二是满足规范要求，《消防给水及消火栓系统技术规范》（GB50974 - 2014）明确吸水管 “宜设置真空压力表”，以精准监测压力；三是辅助系统监测，其读数能反映水泵性能（如是否满足流量、扬程要求）、吸水管路是否漏气 / 堵塞，还可间接辅助判断消防水池蓄水情况等，保障消防系统可靠性。

5、为什么在消防水泵出水管上设置压力开关？

消防泵房中，压力开关主要有以下作用：一是自动控制消防泵启停，当系统水压低于（如管网漏水、喷头喷水）或高于设定值时，能触发信号直接连锁启动（或停止）消防泵，保障灭火供水的同时，避免泵不必要运行，节省能源、延长寿命；二是报警与信号反馈，可将水压变化转化为电信号传递至消防控制中心，让值班人员及时掌握系统状态（如火灾时报警阀开启、管网压力异常等）；三是适配不同消防系统，在自动喷水灭火系统（湿式、雨淋等）中，报警阀开启后压力开关动作，既启动消防泵，又向消控中心反馈信号；在消火栓系统里，出水干管的压力开关能作为启泵的连锁信号，且不受火灾报警控制器自动 / 手动状态影响，确保紧急时可靠启泵；此外，还可在稳压系统中调节稳压泵启停压力，维持管网正常水压。

6、消防泵房工程量计算列项

（1）吸水管

（2）出水管

（3）泄压管

（4）水锤管

（5）水池附属管

（6）消防设备、管道附件、套管及其他

7、计算实例

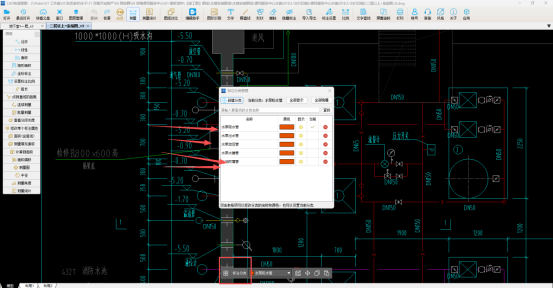

通过实例演示，掌握CAD快速看图实操技巧，通过分类标注的方式，统计工程量。我们以消火栓泵系统为例，为大家进行演示。触发标注分类功能，在弹出的对话框内，进行分类列项。

（1）吸水管计算

吸水管分为两部分，水平部分和垂直部分，如下图所示

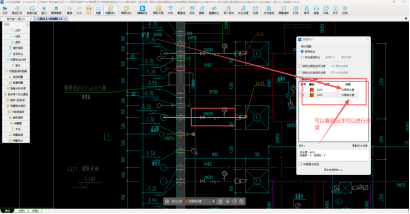

触发连续测量命令，进行测量水平管部分，可以精确得到水平管长度，再计算垂直管部分，即可得到工程量。

水平管工程量为：2.435*2=4.87m

垂直管工程量为：(6.5-5.2)*2=2.6m(参考系统图)

吸水管总工程量为7.47m。

（2）出水管计算

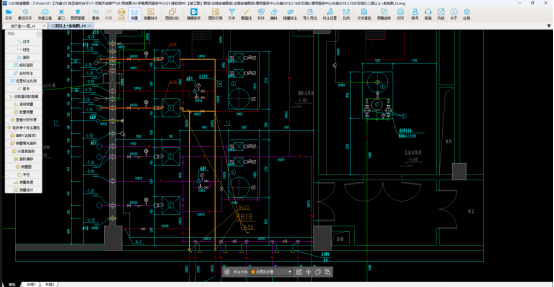

出水管计算同样分为水平和垂直两部分，使用命令为连续测量。

水平管长度为0.388+8.818+5.423=14.629m

垂直管长度为(5.2-0.9)*2=8.6m

出水管总工程量为23.229m。

泄压管和水锤管计算同理，需分别测量各部分长度并汇总。水池附属管则需结合水池结构图进行详细测量。通过精确计算，确保工程量无误。

消防设备、管道附件本文及套管等附件需按实际需求统计，可以通过图形识别的方式进行工程量计算，注意区分明杆闸阀，真空压力表，缓闭止回阀的区分。

通过上述消防泵房工程量计算思路的梳理与实例演示，我们可清晰掌握从图纸识读、核心参数解读、关键设备选型逻辑到分部分项工程量精准计算的全流程要点。实际应用中，需重点关注设备选型与工况的适配性（如吸水管明杆闸阀与出水管缓闭止回阀的功能差异）、仪表监测的必要性（真空压力表、压力开关的作用），并结合CAD快速看图的分类标注与精准测量功能，确保吸水管、出水管等各管路及附件工程量的准确性。唯有将技术规范理解、设备原理分析与实操计算方法相结合，才能高效完成消防泵房工程量统计，为系统安全稳定运行与工程成本控制奠定坚实基础。
