有线电视系统原理解析

你是不是也听过这种说法：“现在谁还用有线电视？早该淘汰了。”

但现实是，医院病房直播不卡顿、酒店每间房频道一致、高层住宅4K赛事流畅播放——这些场景背后都依赖一套被严重低估的基础设施。

你以为问题是路由器带宽不够？其实是前端信号电平分配失衡。

你以为用户投诉画面雪花？根源可能是干线阻抗未统一。

这不是简单的“插根线看节目”，今天我带你穿透表象，拆解有线电视系统的底层逻辑，CAD快速看图计算插座工程量。

一、原理本质—不再是单向传输

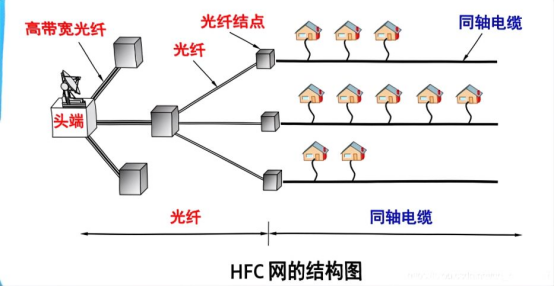

很多人以为CATV就是把天线信号分给各家电视，实际上现代有线电视系统早已升级为HFC光纤同轴混合网络（Hybrid Fiber-Coaxial）。

它干三件事：

1、下行传输高清直播信号（110–1000MHz）

2、上行承载点播请求与宽带数据（5–65MHz）

3、隔离频段防干扰（65–87MHz过渡区）

这意味着同一套系统能同时支持电视收看、宽带上网、智能控制，本质是一个低成本高可靠的基础信道平台。

光缆负责主干长距离传输（GYXTW-4/8芯），损耗≤0.35dB/km；

同轴电缆解决最后一公里入户（SYWV-75-9/-5），成本低且终端兼容性强。

这种架构既满足城市级覆盖需求，又避免全光入户带来的高昂改造费用。

二、四大模块拆解

1、接收部分必须无遮挡

信号源头质量决定整个系统的上限。常见三种接入方式：

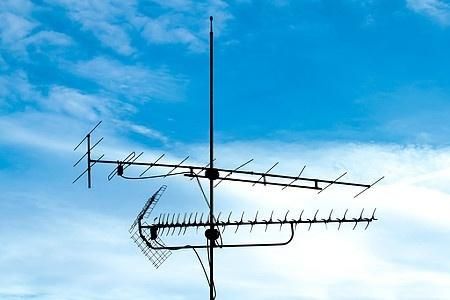

地面天线：接收本地VHF/UHF频道，安装位置需避开高楼阻挡

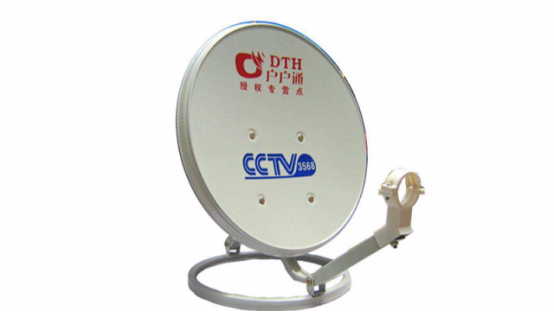

卫星天线：口径2.1–7.5米不等，偏远地区建议≥4.5米以保障弱信号捕获能力

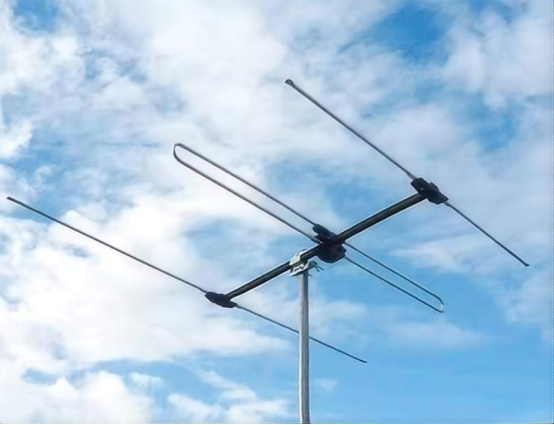

FM广播天线：专用于87–108MHz频段，常用于校园或社区一体化广播系统

关键点：天线选址必须远离强电磁源（如高压线、雷达站），否则引入的噪声会直接污染下行CNR指标。

2、前端处理决定输出稳定性

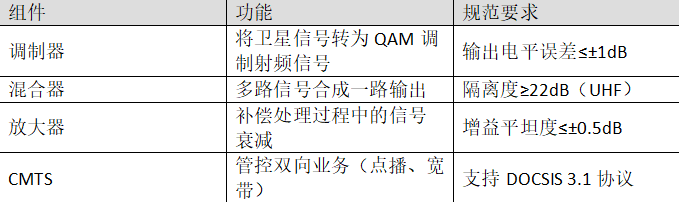

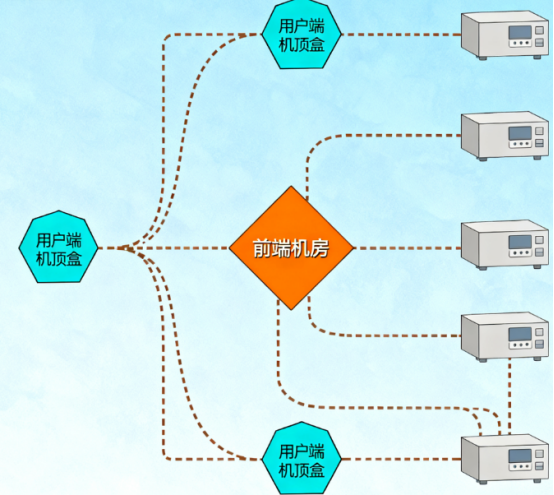

前端不是简单放大信号，而是系统的“中枢大脑”。核心组件包括：

3、干线传输要看清指标边界

干线分为两类路径：

光缆主干：城市机房至小区分前端，使用GYXTW型光缆，推荐4芯以上预留扩容空间

同轴分配：楼栋内传输，采用SYWV-75-9多屏蔽电缆，减少外界干扰

4、用户分配网络严禁串联结构

这是最容易出问题的环节。老式串联结构（T型分支）已被明令禁止，因其一旦某户线路故障，整条支路都会中断。

现行标准强制采用星型拓扑（GB/T 51265-2018第5.3.2条），每个用户独立连接至集中分配器。

典型配置方案：

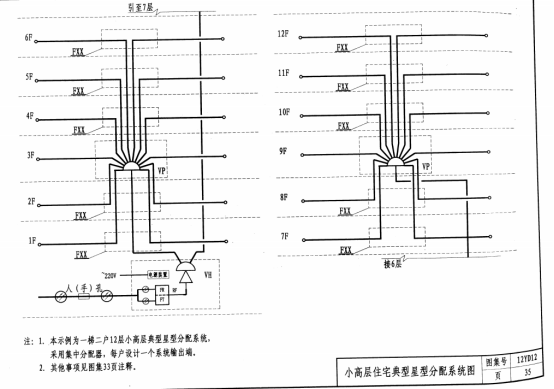

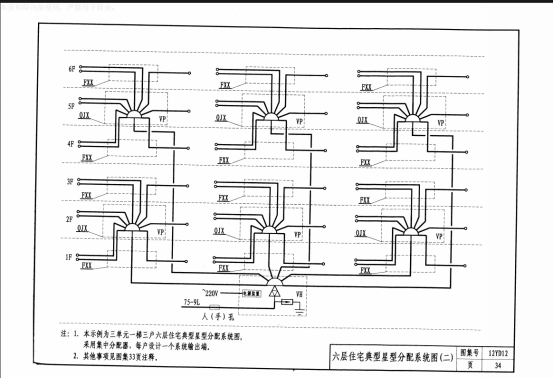

六层住宅：首层设放大器 + 楼内集中分配箱

12层小高层：每5–6层设器件箱，分段补偿信号

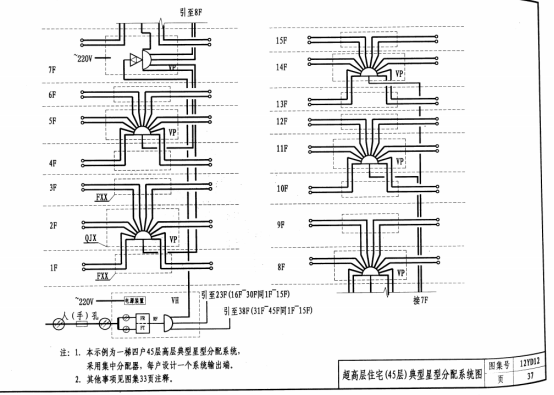

45层超高层：按区域设落地箱（如1–15层、16–30层），区域间用SYWV-75-9做干线，入户用SYWV-75-5同轴射频电缆电缆

目标是实现“同层用户电平差≤3dB”——即你家测得80dBuV，邻居家不得低于77dBuV。

五、关键参数必须达标，频段划分不能乱

按12YD12规定，频段严格分区：

上行：5–65MHz（上传点播指令）

过渡：65–87MHz（上下行隔离带）

FM广播：87–108MHz

下行：110–1000MHz（主视频通道）

若施工时误将FM信号注入下行频段，会导致全网广播串音。某项目曾因此返工，损失超20万元。

阻抗必须全程75Ω

所有设备（天线、电缆、机顶盒）必须统一阻抗。混入50Ω设备会引发信号反射，表现为画面重影或马赛克。

特别提醒：部分安防摄像头电源适配器自带50Ω接口，严禁接入CATV系统。

屏蔽与隔离要分级应对

六、应用案例

电视插座是有线电视系统中常见的设备，我们以它为例，统计相关工程量。

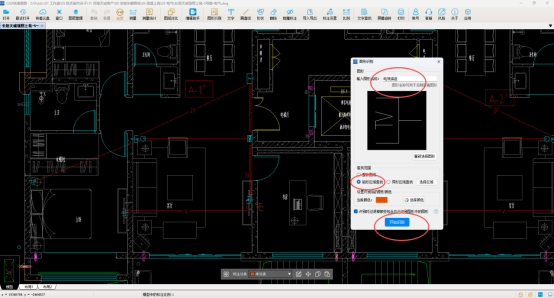

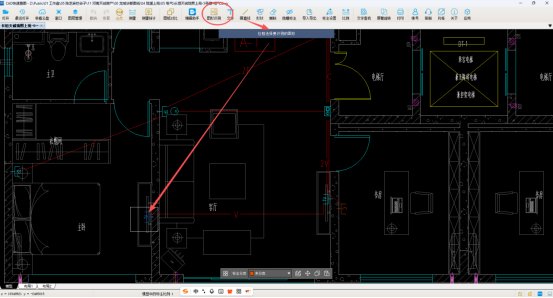

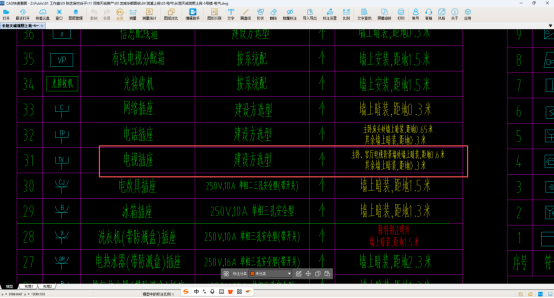

CAD快速看图图形识别功能，框选网络插座图例

右键确定，在弹出的对话框中，输入信息，框选范围

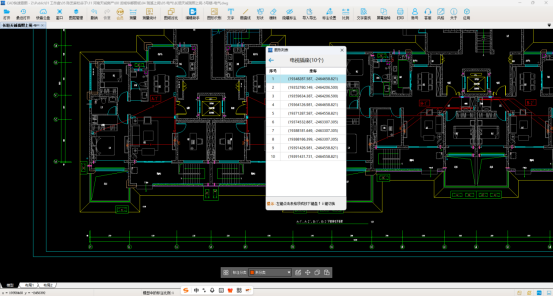

点击开始识别，即可得到电视插座工程量

本文主要介绍了综合布线系统的基础知识，以及CAD快速看图工程计算插座工程量，同时也开启了弱电智能化学习之旅，关注我下期内容更精彩。
