控制电缆的计量按照设计图示尺寸，以图示长度加上预留长度进行计算。利用【批量测量】功能，可以迅速测量控制电缆的长度！

一、基础知识

1.电源线与控制线的区别

电源线一般用于传输电能的电缆，接收到的电压与通过的电流比较大，一般绝缘等级较高，导线截面较大，在一根电缆内部最多有5根芯线。

控制性电缆，主要传输的以小电流电信号为主：如接通驱动接触器、接触器的工作、传送音频信号等，导线传送的功率负荷较小，电压等级压力较低，控制电缆内芯线数量较多，可能会有单独的屏蔽层。普通电力电缆均在5芯以下，主要用于强电，控制电缆芯较多，有时客户要求不同，一般为37芯，但也有较多芯。

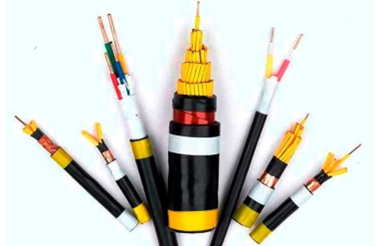

2.控制电缆的主要系列品种

当今控制电缆的主要产品有：聚氯乙烯绝缘控制电缆、天然丁苯橡胶绝缘控制电缆和聚乙烯绝缘控制电缆。此外，还有交联聚乙烯绝缘和乙丙橡胶绝缘制品。早年生产的油浸纸绝缘铅包控制电缆已被淘汰。

控制电缆的额定电压用 U0/U 表示。我国1998年颁布的国家标准规定塑料绝缘控制电缆的额定电压为450/750V，国外已提出600/1000V产品作为控制电缆的常规产品系列。目前我国还可以生产600/1000V塑料绝缘控制电缆。橡胶绝缘控制电缆的额定电压规定为300/500V。

控制电缆线芯为铜芯，标称截面2.5mm及以下，2~61芯；4~6mm，2~14芯；10mm，2~10芯。控制电缆工作温度：橡胶绝缘65℃，聚氯乙烯绝缘70℃和105℃。计算机系统中使用的控制电缆一般采用PVC、聚乙烯、交联聚乙烯和氟塑料绝缘制品。

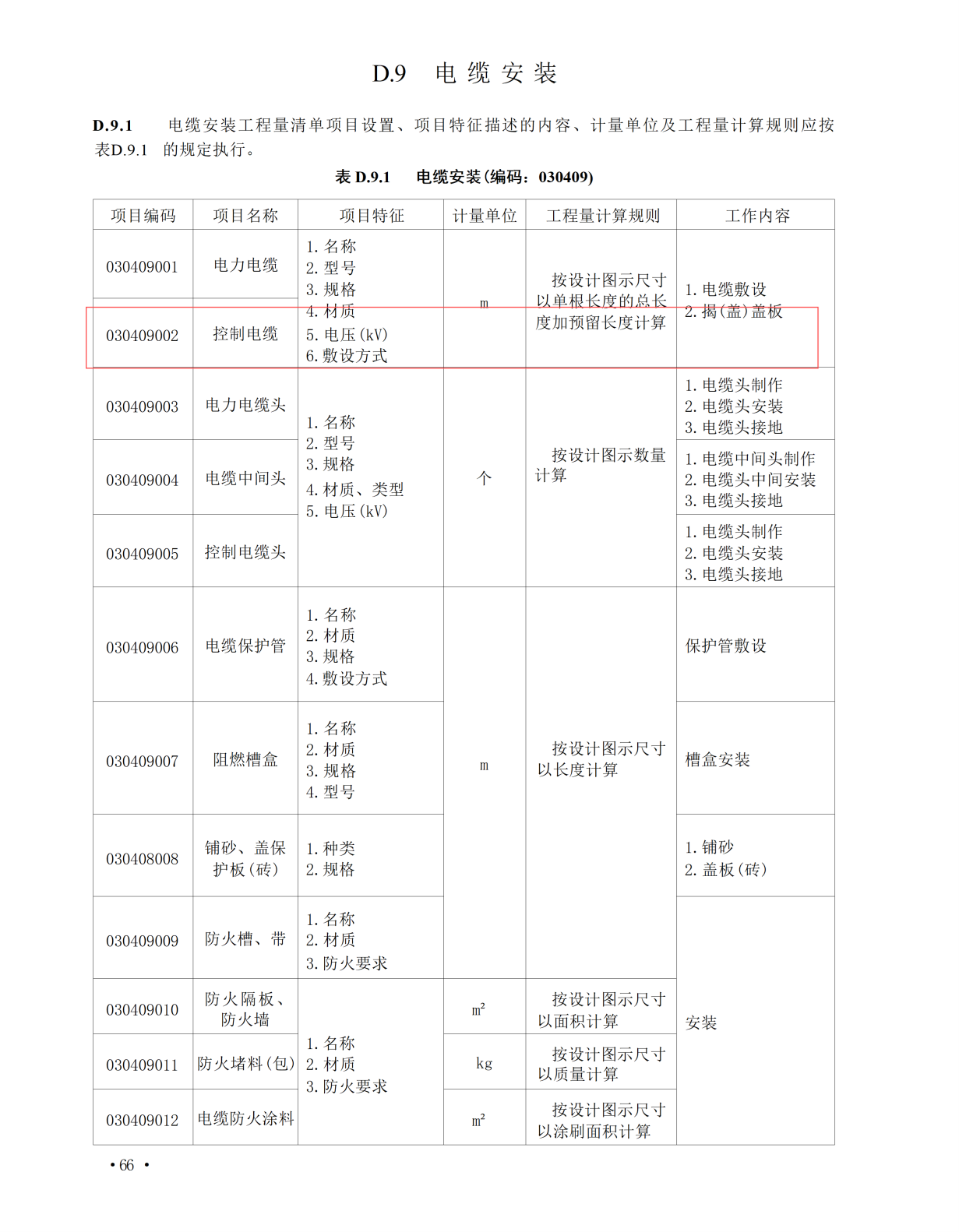

二、清单计量规则

三、案例分析

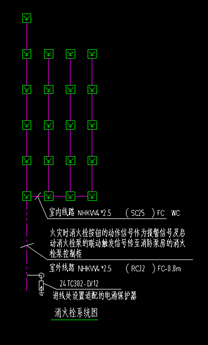

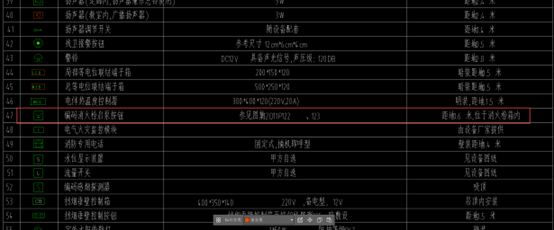

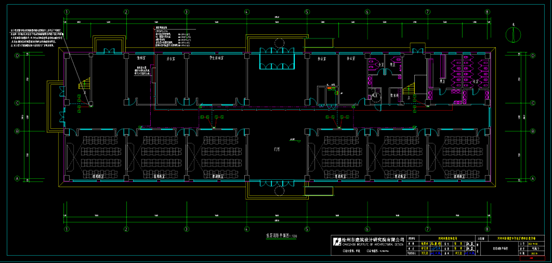

1.观察首层消防平面图、设备材料表及消防栓系统图，以首层室内消火栓控制电缆为例。消火栓启泵按钮编码距地1.6米，置于消火栓箱内，室内消火栓控制电缆材质规格为NH-KVV-4×2.5。

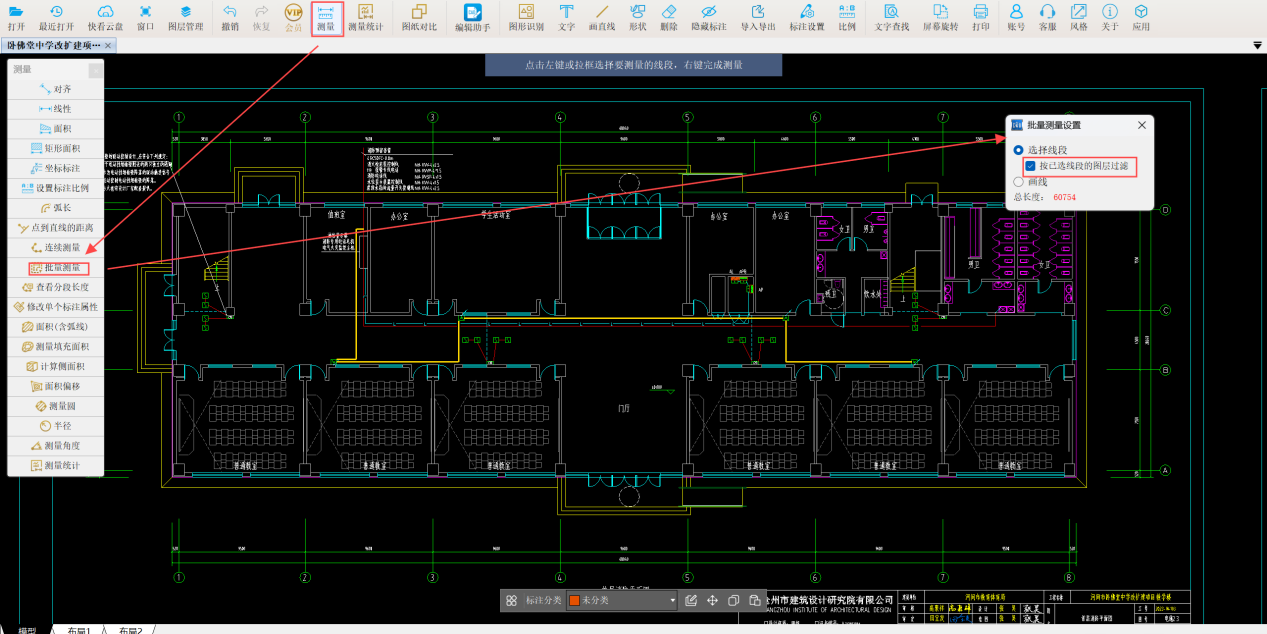

2.在CAD快速看图软件中计算水平控制电缆的净长：首先，依次点击【测量】和【批量测量】功能，选择消火栓控制电缆，并勾选“按已选线段的图层过滤”选项。然后，一键框选所需区域，即可自动计算出水平控制电缆的净长为60.754米。

计算竖向控制电缆净长：【0.8（控制电缆-0.8m在地面层内水平暗敷）+1.6（消火栓启泵按钮编码距地1.6米）】*7（7根）=16.8m。

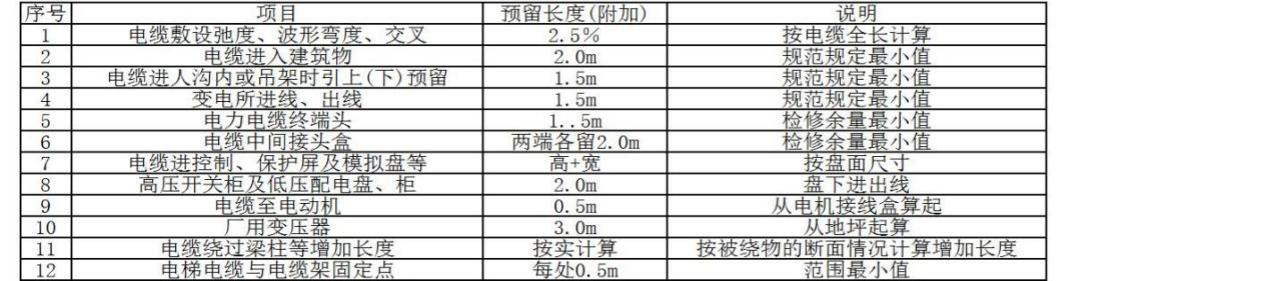

3.根据清单计量规则，控制电缆总长=【60.754（水平控制电缆净长）+16.8（竖向控制电缆净长）】*1.025（电缆敷设弛度、波形弯度、交叉）+【1.2+0.7】*7（电缆进控制、保护屏及模拟盘等）=92.79m。

【批量测量】功能在计算控制电缆工程量时，彻底颠覆了传统零散测量的低效模式，实现一键框选并实时累加全长，从根本上消除了手动记录和求和的错误；同时，测量结果可直接在图纸上命名并标注，使所有回路长度与路径实现可视化对应，极大地方便了核对与管理。
