电气火灾监控系统详解&工程量计算

随着现代建筑智能化水平的提升，消防电气系统作为安全保障的核心组成部分，其可靠性与智能化设计愈发重要。本文将系统阐述电气火灾监控系统、智能照明应急疏散指示系统的工作原理、核心设备及应用要点，并通过CAD快速看图实例演示工程实践中的图形识别的计算方法，为工程造价人员提供计量的一些案例。

一、电气火灾监控系统

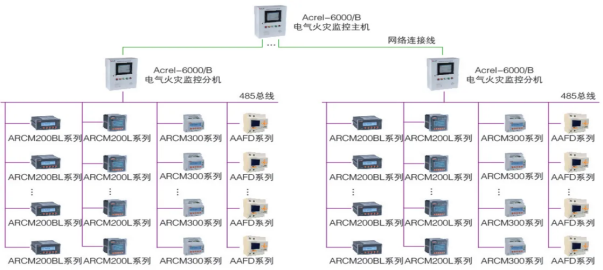

1、电气火灾监控系统基本原理

电气火灾监控系统主要由 监控主机（核心，处理报警与控制）、剩余电流 / 测温 / 故障电弧等探测器（监测漏电、温度、电弧等电气隐患）、通讯设备（传输数据）及图形显示、联动控制模块（辅助报警与操作） 组成，通过实时采集电气参数（如剩余电流、温度），与预设阈值对比，一旦超限立即声光报警、记录故障，并可联动切断电源，实现对电气火灾隐患的 实时监测、报警预警与智能管控，筑牢电气安全防线。

2、电气火灾监控系统常见设备及材料

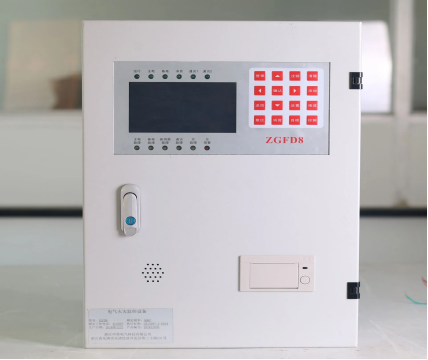

（1）电气火灾监控设备（主机）

作用：系统核心，相当于 “大脑”。接收探测器信号，分析处理后 声光报警（提示故障位置、类型），可联动切断电源，还能记录存储报警信息（方便后期追溯）。

形态：通常为柜式或壁挂式，带显示屏（显示实时数据、报警列表）、操作按键（设置参数、复位报警），部分支持远程联网（如接入消防控制室总系统）。

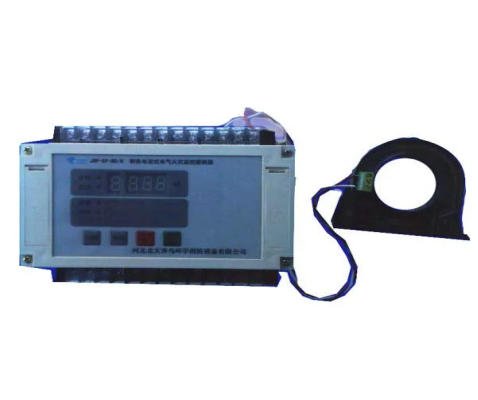

（2）剩余电流式探测器：

由剩余电流互感器（套在电线外，检测漏电电流，如火线与零线电流差）和 监控探测器（处理信号，与预设阈值对比）组成

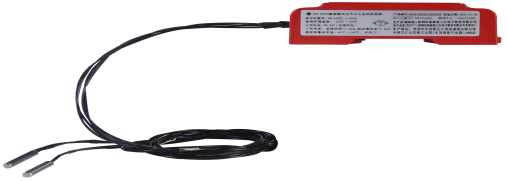

（3）测温式探测器：

由温度传感器（接触式贴在电缆 / 设备表面，或非接触式红外测温）和 监控探测器 组成。

场景：监测线路 / 设备温度（如电缆过热、配电箱内元件温升），温度超过阈值（如 80℃）时报警（预防过热起火）。

二、智能照明应急疏散指示系统

1、基本原理

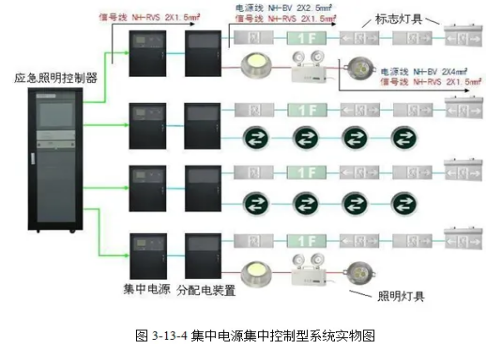

智能照明应急疏散指示系统主要由 应急照明控制器（核心控制，接收火灾信号并决策）、集中电源（提供应急电力）、分配电装置（配电与回路管理）、应急照明灯具（疏散通道照明）、疏散指示灯具（动态指引逃生方向） 组成，通过通讯网络联动，实时监测系统状态，火灾时自动优化疏散路径、点亮应急照明，实现智能化疏散引导与照明保障。

2、智能照明应急疏散指示系统常见设备材料

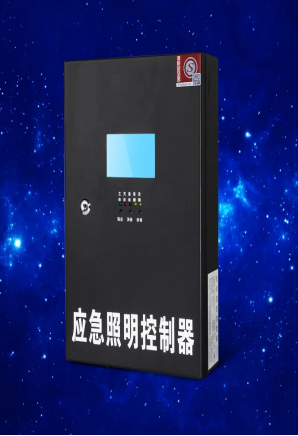

（1）应急照明控制器（核心控制单元）

接收火灾报警信号，分析计算最佳疏散路径，向灯具发送指令（如调整指示方向、点亮应急照明），并实时监控系统状态（设备故障、电源情况等），具备报警、记录、联动控制功能。

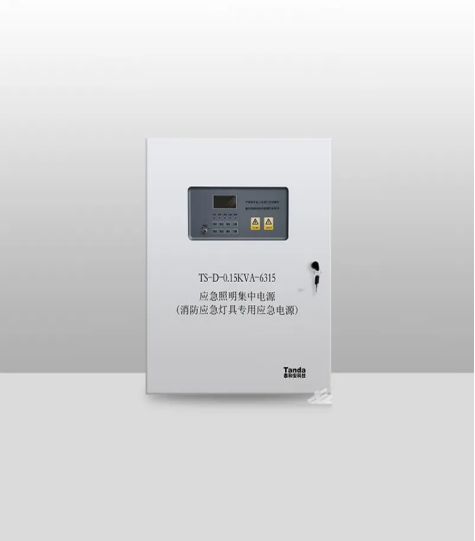

（2）应急照明集中电源

为系统提供稳定电力支持，包含主电源（接入建筑供电）和备用电源（如蓄电池组），确保火灾时主电源断电后，备用电源自动切换，维持灯具应急运行（满足规范要求的应急时间）。

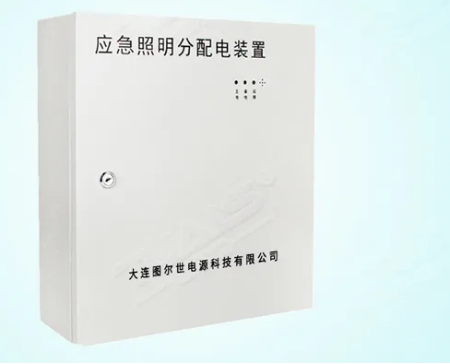

（3）应急照明分配电装置

负责电源分配与回路管理，将集中电源的电力输送到各终端灯具，同时实现回路智能控制（如分区供电、故障隔离）、信号汇集（反馈灯具状态至控制器），提升系统可靠性与巡检效率。

（4）末端灯具

应急照明灯：在疏散通道、楼梯间等位置提供照明（如壁挂式、吸顶式灯具），确保火灾时通道可见性，辅助人员疏散。

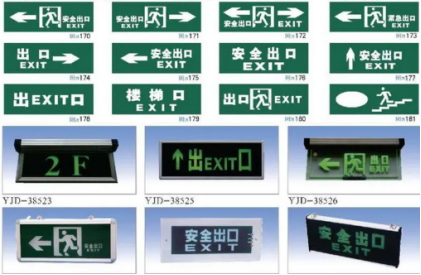

疏散指示灯具：包括安全出口指示灯、疏散通道指示灯、地面导向灯等，可根据火灾位置动态调整指示方向（如箭头转向安全区域），实现智能化逃生引导。

三、计算实例（应急照明系统）

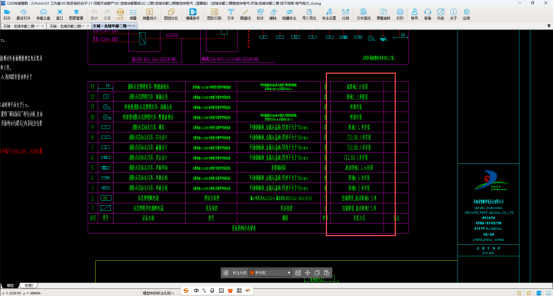

1、首先查看图例，明确各类设备名称，安装高度等信息。

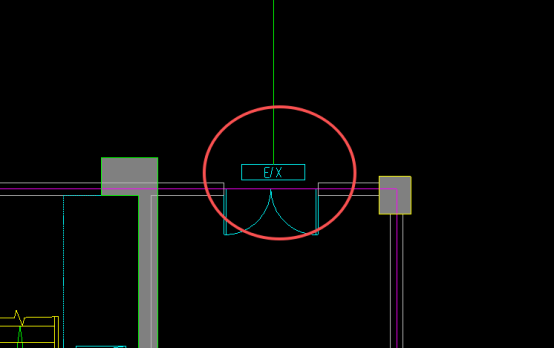

2、以消防应急标志灯具-复合出口灯为例，计算灯具工程量。

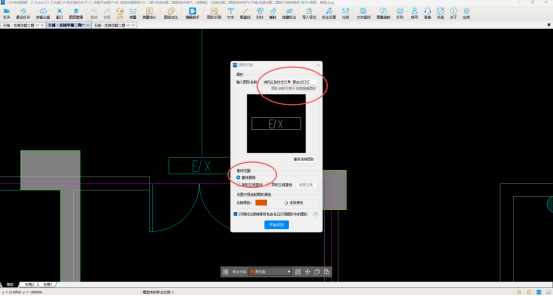

3、触发CAD快速看图的图形识别功能，框选图例，点击右键确定，在弹出的对话框中，输入名称，设置查找范围等信息。

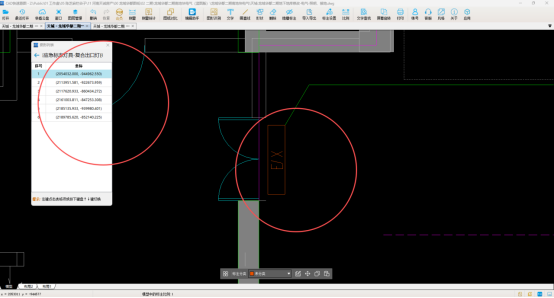

4、点击开始识别，即可完成该灯具工程量识别，其余灯具以此类推。

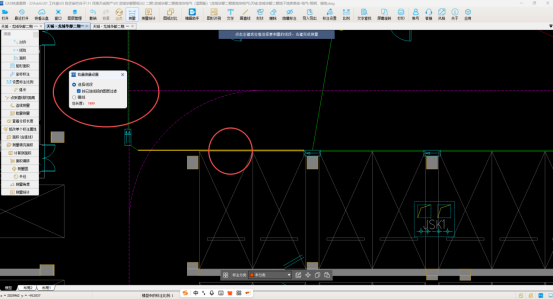

5、管线识别，采用批量测量的方法，选择需要测量的线段，勾选按已选线段的图层过滤，框选图纸。

6、得到图纸中所有管线水平长度，竖向立管可以根据各类灯具，设备来手工计算至表格中，是不是跟简单呢？

本篇是消防电系列的最后一篇，小编先后为大家分享了火灾自动报警系统，防火门监控系统，消防电源监控系统，电气火灾监控系统，智能照明疏散系统的基础原理，材料设备，以及在CAD快速看图中的应用，接下来内容更精彩，敬请关注。
