接线端子，无端子外部接线，有段子外部接线，这些工程量计算的时候，经常会感到一丝丝迷茫，今天我们通过一篇文章，为大家解密CAD快速看图文字查找快速定位工程计算位置和规则，让你计算无负担。

一、什么是接线端子

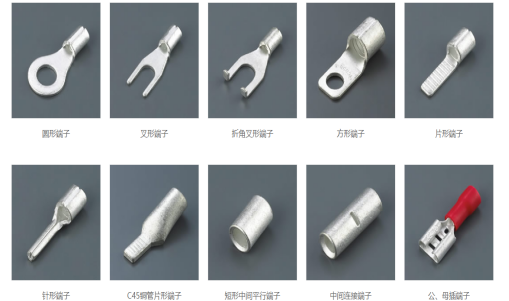

接线端子是实现电气连接的核心元件，其类型繁多，如下图所示。

二、无端子外部接线和有段子外部接线全解析

在电气工程的预算计量、施工验收场景中，“无端子外部接线” 与 “有端子接线” 的计取，核心依据是导线是否通过 “额外的专用接线端子” 实现与设备 / 器具的连接，同时需结合导线规格、连接对象及施工规范（如《建筑电气工程施工质量验收规范》GB 50303）综合判断。

1、先明确核心定义：两者的本质区别

无端子外部接线：导线无需额外压接 / 安装专用接线端子，直接与设备、器具的接线柱（或自带端子）连接（如导线直接插入开关接线孔、电机自带的接线柱夹紧）。

有端子外部接线：导线需先压接 / 安装专用接线端子（如铜接线端子、线耳），再通过该端子与设备、器具连接（如大截面导线压接铜端子后接电机接线盒、导线通过端子排过渡连接）。

2、无端子外部接线：这些情况计取

无端子接线的核心是 “导线直接连接”，通常适用于小截面硬线、设备自带接线结构的场景，具体包括：

（1）小截面单股硬导线直接连接设备 / 器具

这是最常见的场景，符合规范中 “单股铜芯线可直接与设备、器具的接线端子连接” 的要求（通常线径≤6mm²，具体需结合当地定额或规范细化）。

典型场景：

照明回路中，2.5mm²/4mm² 单股硬铜线直接接入开关、插座、灯具（如吸顶灯、筒灯）的接线端子；

弱电回路（如消防报警、网络）中，0.5mm²/1mm² 单股线直接接探测器、模块的接线柱；

小型家电（如排风扇、小型水泵）的电源线（≤6mm²）直接接设备自带的接线端子。

（2）设备自带 “免端子” 接线结构

部分设备出厂时已设计专用接线结构，无需额外端子即可可靠连接导线，此时按无端子计取。

典型场景：

采用 “弹簧式接线柱” 的开关 / 插座（导线直接插入夹紧，无需端子）；

小型断路器、漏电保护器的进线端 / 出线端，直接夹紧 4mm² 及以下的单股硬线（断路器自带接线夹，无需额外端子）。

（3）软导线（多股线）搪锡后直接连接（部分场景）

对于≤2.5mm² 的多股软导线，若施工中采用 “搪锡处理”（将导线端头烫锡成硬态），再直接接入设备接线端子，也可按无端子接线计取（本质仍是导线直接连接，搪锡仅为防止断股）。

注意：若软导线未搪锡且线径较大（如 4mm² 及以上），因易断股导致接触不良，规范通常要求压接端子，此时需按有端子计取。

3、有端子外部接线：这些情况计取

有端子接线的核心是 “需额外端子过渡”，通常适用于大截面导线、软导线、端子排连接、振动环境的场景，具体包括：

（1）大截面导线（通常线径＞6mm²）连接设备

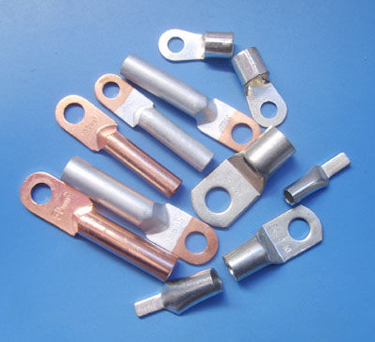

大截面导线（如 10mm² 及以上）若直接连接，易因接触面积不足导致发热、接触不良，规范要求必须压接专用接线端子（如铜鼻子、线耳）后连接。

典型场景：

动力回路中，10mm²/16mm² 导线压接铜端子后，接入电机（如水泵、风机）的接线盒；

配电箱出线端，6mm² 以上导线压接端子后接大功率设备（如空调外机、电热水器）。

（2）多股软导线（无论线径）压接端子连接

多股软导线（如 RV 型、BVR 型）因导线易松散、断股，直接连接易导致接触不良，除≤2.5mm² 搪锡场景外，均需压接端子后连接，按有端子计取。

典型场景：

汽车线束、设备内部布线中，多股软导线（如 1.5mm² BVR）压接端子后接插件；

振动环境（如电梯、水泵）中的导线，压接端子后连接（防止导线松动）。

（3）导线通过 “端子排” 过渡连接

无论导线线径大小，只要通过 “端子排”（如导轨式端子排、固定式端子排）实现中间过渡，均按有端子接线计取（端子排本身即 “专用端子”）。

典型场景：

大型设备（如变频器）的控制线，通过端子排与外部导线连接（便于检修更换）。

（4）特殊环境下的强制要求

在高温、高振动、腐蚀性环境中，即使小截面导线，规范也可能要求压接端子以确保连接可靠性，此时按有端子计取。

典型场景：

工业车间的振动设备（如机床），4mm² 导线压接端子后接电机；

户外防水设备（如路灯控制箱），导线压接防水端子后连接（兼顾密封与可靠性）。

设备自带端子不算 “有端子”：若设备出厂时已附带接线端子（如电机接线盒内的铜端子），导线直接接该端子，仍按无端子计取 ——“有端子” 的核心是 “施工时额外增加的端子”，而非设备自带端子。

三、24清单关于接线段子的计算规则

清单规范将其归属于配电箱描述内，那么他的工程量应该怎么计算呢？比如一个BV-3 * 2.5的回路（3根2.5mm²的硬铜线）接入配电箱，无端子外部接线的工程量就是3个。

四、应用实例

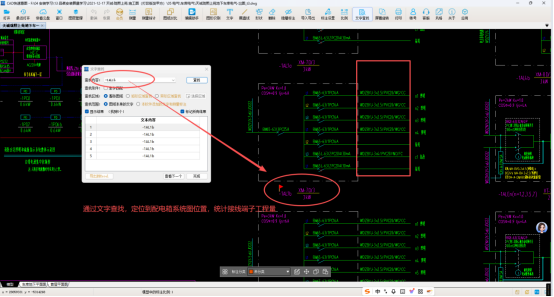

计算接线段子时，我们通常参考系统图来计算，因此我们需要快速进行配电箱的查找，因此，使用CAD快速看图的文字查找来定位图形位置。

总之，“无端子”就像直接把电线缠在螺丝上拧紧；而“有端子”则是先给电线套上一个专用的铜接头（线鼻子），再用螺丝固定这个接头。种方式，主要看电线的类型（硬线还是软线）和粗细（截面是否≤6mm²）。软线和多股线为了确保连接可靠、不散股，通常需要压接端子；而小截面的硬线则可以直接固定。
