在市政给排水、管网工程里，管道节点图是隐藏着施工密码的 “说明书”。今天咱们聚焦市政给水管网节点，从图纸符号到工程逻辑，拆解市政管道如何像 “血管” 一样精准铺设，使用建工计算器轻松查找各种规格的管件信息。
一、设计说明管材及接口信息

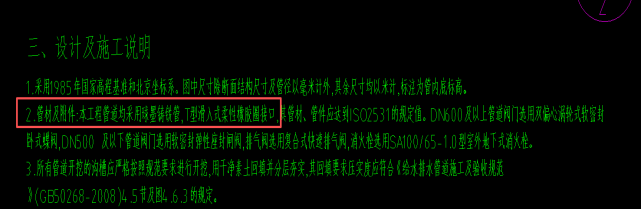

首先我们结合图纸，来看下设计说明中关于管道材质的描述吧（如下图），我们首先，来看下，球墨铸铁管，T型滑入式柔性橡胶圈接口是什么含义吧：
1、球墨铸铁管

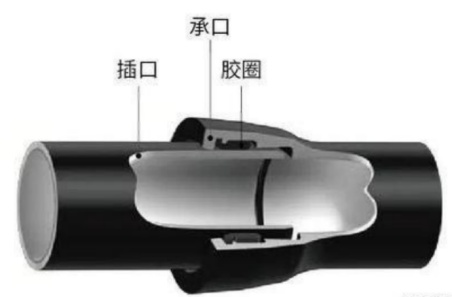

球墨铸铁管是一种由球墨铸铁铸造而成的管材，凭借出色的性能，在市政给排水中有着广泛应用。T型滑入式柔性橡胶圈接口，拆开名字里的 3 个关键信息，就能秒懂它的核心逻辑：“T 型”：指接口的结构形态 —— 主管端是 “承口”（像杯子一样的凹槽结构），支管 / 连接管端是 “插口”，承口内壁有一圈环形凹槽，整体截面类似 “T” 型，是球墨铸铁管最主流的接口形式之一；
“滑入式”：安装方式超直观 —— 不用焊接、不用螺栓紧固，直接把 “插口” 顺着 “承口” 的方向滑入，靠橡胶圈的弹性填充缝隙，施工效率比传统法兰接口快 30% 以上；
“柔性橡胶圈”：接口的 “防漏 + 缓冲核心”—— 橡胶圈（通常是三元乙丙 EPDM 材质，耐老化、耐酸碱）被嵌在承口凹槽里，当插口滑入时，橡胶圈被挤压变形，既填满承口与插口的间隙实现 “密封防漏”，又能在管道受力时轻微变形，抵消位移。
二、平面图分析
看完了设计说明中的管材及接口信息，我们看一下平面图，在平面图中，我们可以重点关注管道起止点，管径规格，可以结合CAD快速看图形状命令中的“矩形”进行框选，便于后面查看，同时，结合纵断面图，进行管道工程量计算。

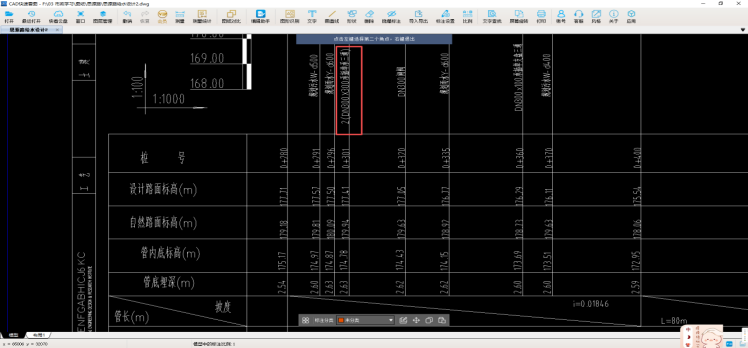

在查看纵断面图过程中，我们以其中一个节点为例，来看下节点的脉络，如下图一所示，节点位置桩号为0+301，因此我们可以找到对应的节点详图，下图二所示。

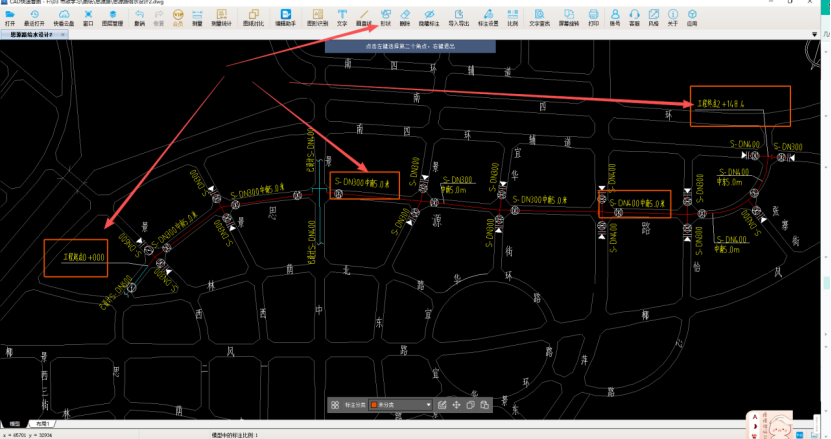

（图一）

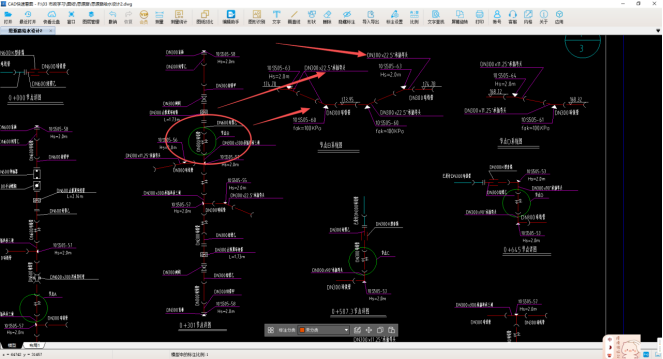

（图二）
结合图二所示节点B，我们来逐一拆解节点B的内容
1、管道：采用 DN300 球墨铸铁管（DN300 球铁管 ），球墨铸铁管具备强度高、耐腐蚀、密封性好等特点，常用于市政给排水、污水输送等工程，DN300 表示管道公称直径为 300mm ，
2、管件：配置 DN300×22.5° 承插弯头，承插连接是球墨铸铁管常用连接方式，依靠承口、插口配合，加橡胶圈密封，安装便捷；22.5° 角度用于微调管道走向，相比 90°、45° 弯头，能更灵活适配地形、坡度需求，让管道折线布置更贴合排水坡度规划。

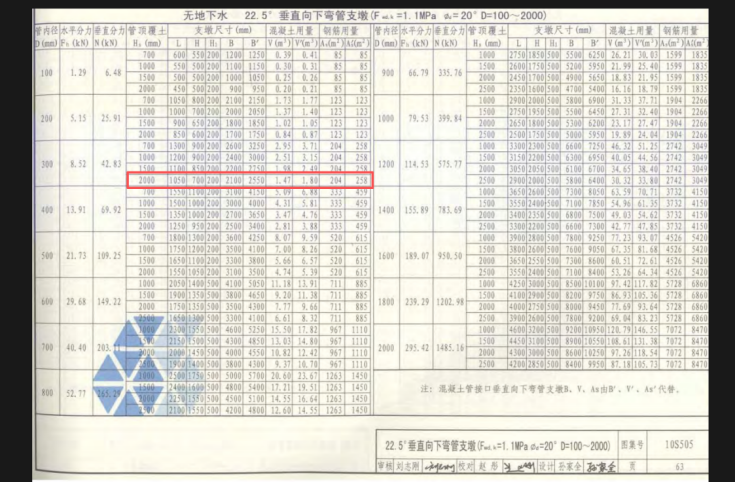

3、10S505 - 63 是管道支墩图集编号，经过查找，管道支墩信息如下图所示
以上就是节点B的各部位代号的含义，大家平时多积累，也可以很熟悉。
三、工程量计算

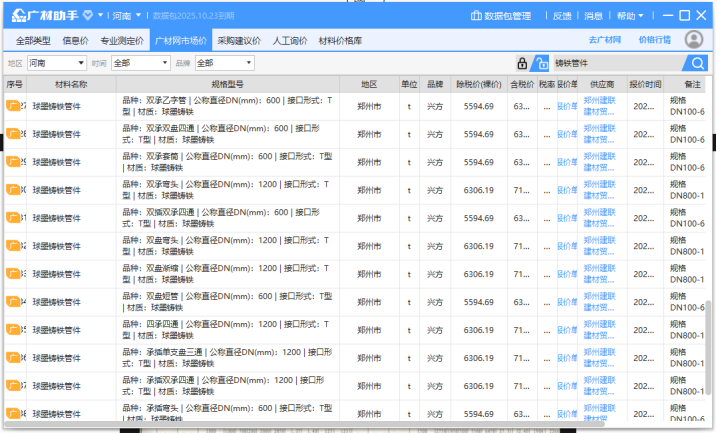

看明白图纸之后呢，工程量计算想必可以一气呵成，然而最终进行材料价调整的时候，铸铁管材料价格我们计算出来的是单位是个。而材料价格单位通常为元/吨，如下图所示。

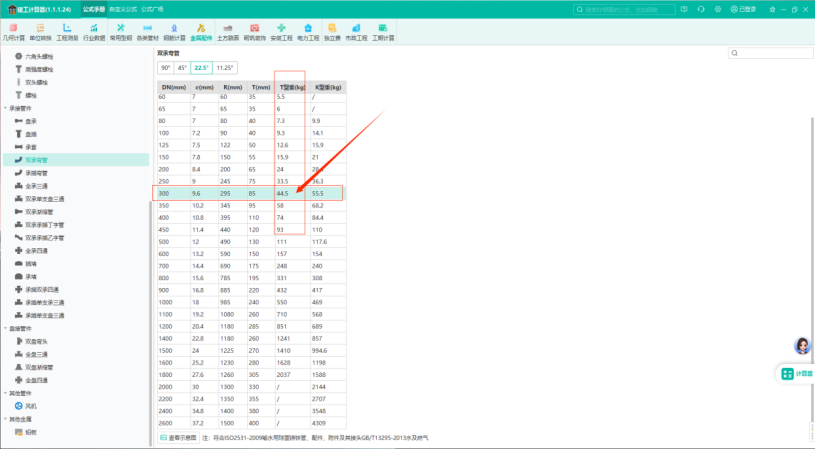

这个时候我们就需要理论重量了进行换算，各种规格的管件去哪里找呢？总会感到一种深深的无力感，这个时候，大家可以打开建工计算器了，他内置了常见的铸铁管件理论重量可供查询，以DN300×22.5° 承插弯头为例（如下图），连接方式为T型滑入式柔性橡胶圈接口，我们可以直接从规格、角度进行快速查阅，
从建工计算器中我们得知，DN300×22.5° 承插弯头为例44.5kg/个，查询价格为10338元/t，折算价格为：44.5*10338/1000=460.04元
