工业管道工程常用法兰，按不同压力、材质、连接形式和种类，以“副”为计量单位，用CAD快速看图的【文字查找】功能，输入型号就能快速定位，平面轴测图对照着看，法兰数量统计得又快又准，大大提升工作效率。

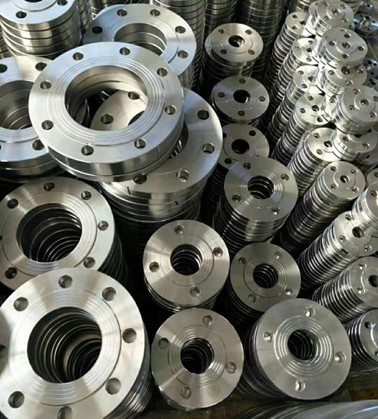

一、工业管道工程常用法兰

法兰连接是由法兰、垫片及螺栓螺母连接组成。是一种可拆连接，可用于管道与阀门、管道与管道、管道与设备的连接。采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性、较高的强度，且结构简单，成本低廉，可多次重复拆卸，应用较广。

二、工业管道工程常用法兰种类

1.按材质。分为铸铁法兰、铸钢法兰、耐酸钢法兰。

2.按接触面形式。分平面法兰、榫槽面法兰、凸凹面法兰。

3.按连接形式分。平焊法兰、对焊法兰、活套法兰、螺纹法兰。

4.其他法兰。堆焊翻边短管活动法兰、插入焊法兰、铸铁两半式活法兰、法兰盖

三、法兰计量规则

各种法兰安装按不同压力、材质、连接形式和种类，以“副”为计量单位。

四、实例分析

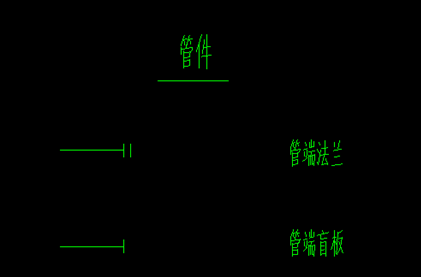

1.观察某工厂的图例表，确定图纸中法兰的表达。

2.用CAD快速看图查看图纸并计量

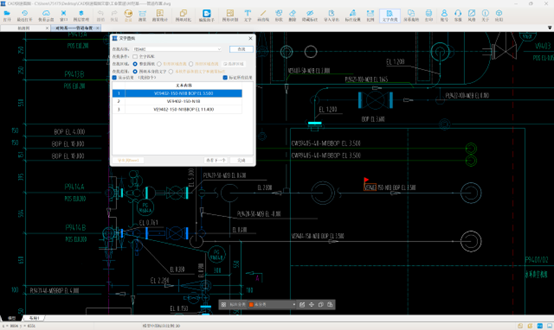

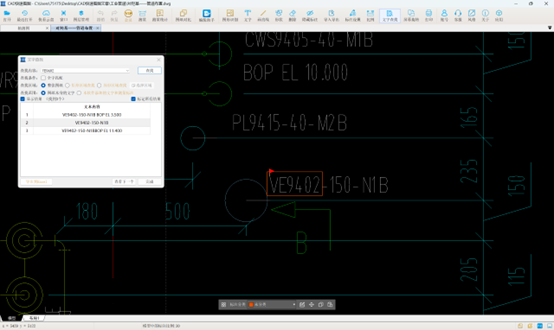

使用软件的【文字查找】功能，输入“VE9402”，定位到管道平面图和轴测图的位置。

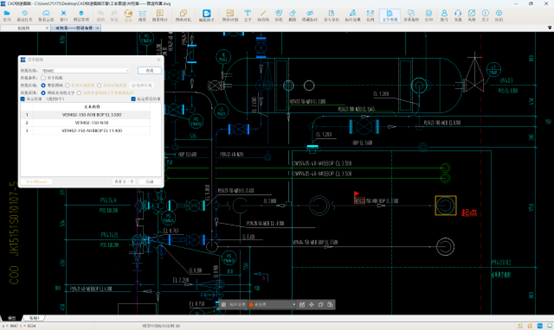

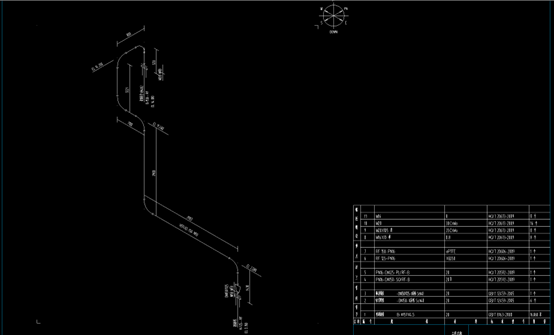

然后在平面图上找到管道起点和终点，可以与轴测图对照。

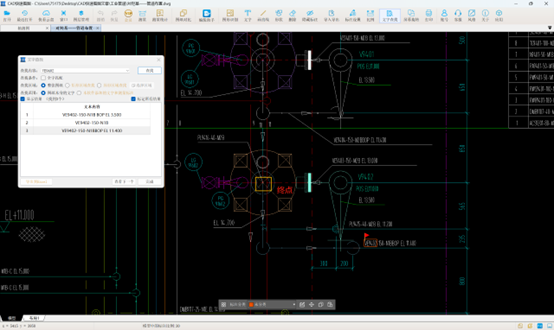

按顺序统计法兰，得到：起点位置 平焊法兰DN125 1片；终点位置 平焊法兰DN150 1片。

其它型号管道上的法兰也可依据此方法计量，在此不再赘述。

工业管道法兰用CAD快速看图查找真的方便！它的文字查找功能超强，输入型号秒定位，平面轴测图结合看，各种法兰数量轻松统计，是工程计量的高效神器。
