一、信息插座

综合布线可采用不同类型的信息插座和插头的接插软线。这些信息插座和带有插头的接插软线相互兼容。如在工作区，用带有8针插头的接插软线一端插入工作区水平子系统的信息插座，另一端插入工作区设备接口。

二、信息插座类型

信息插座类型有：

1.3类信息插座模块。支持16MbPs信息传输，适合语音应用；8位/8针无锁模块，可装在配线架或接线盒内。

2.5类信息插座模块。支持155 MbPs信息传输，适合语音、数据、视频应用；8位/8针无锁信息模块，可装在配线架或接线盒内。

3.超5类信息插座模块。支持622 MbPs信息传输，适合语音、数据、视频应用；可装在配线架或接线盒内。一旦装入即被锁定。

4.千兆位信息插座模块。支持1000 MbPs信息传输，适合语音、数据、视频应用；可装在机柜式配线架或接线盒内。

5.光纤插座模块。支持1000 MbPs信息传输，适合语音、数据、视频应用；凡能安装“RJ45”信息插座的地方，均可安装“FJ”型插座。

6.多媒体信息插座。支持1000 MbPs信息传输，适合语音、数据、视频应用；可安装“RJ45”信息插座或SC、ST和MIC型耦合器。

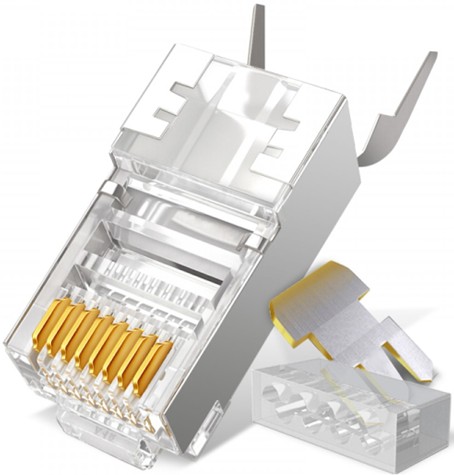

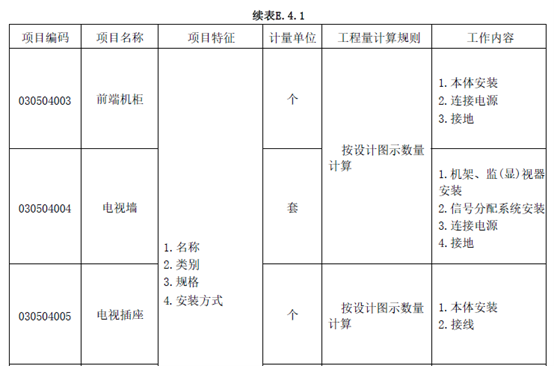

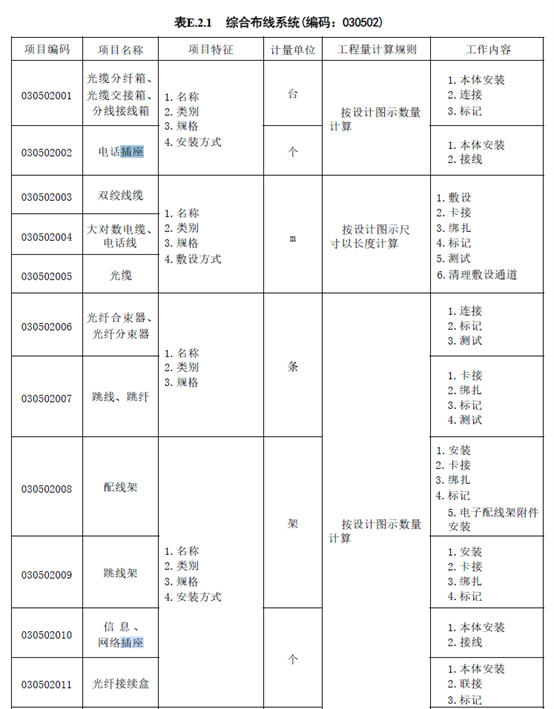

三、信息插座计量规则

四、实例分析

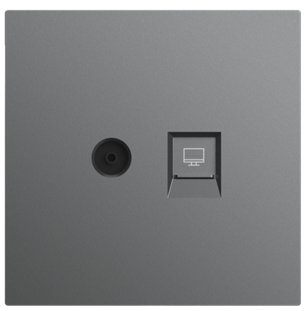

1.计算某住宅楼的信息插座工程量，观察材料表和平面图，发现该案例中信息插孔和电视插孔集成在一起为电视数据插座。

2.用CAD快速看图查看图纸并计量

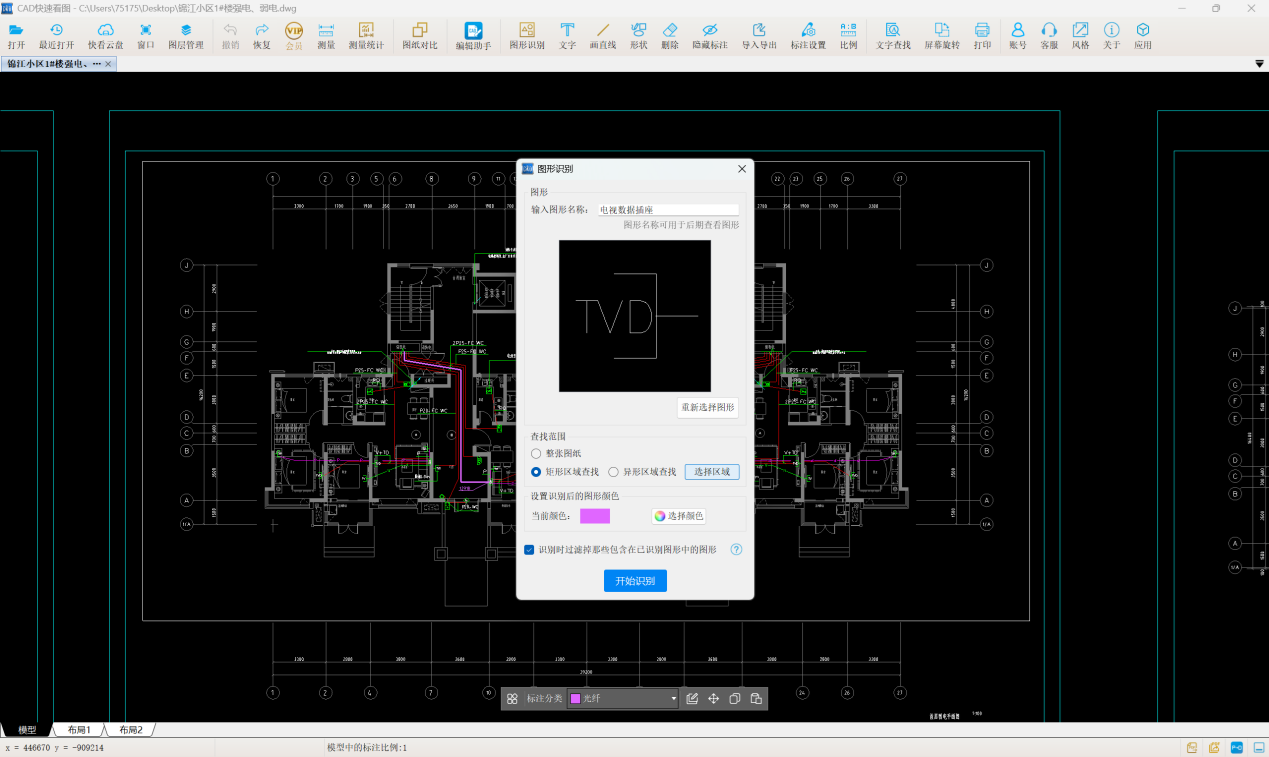

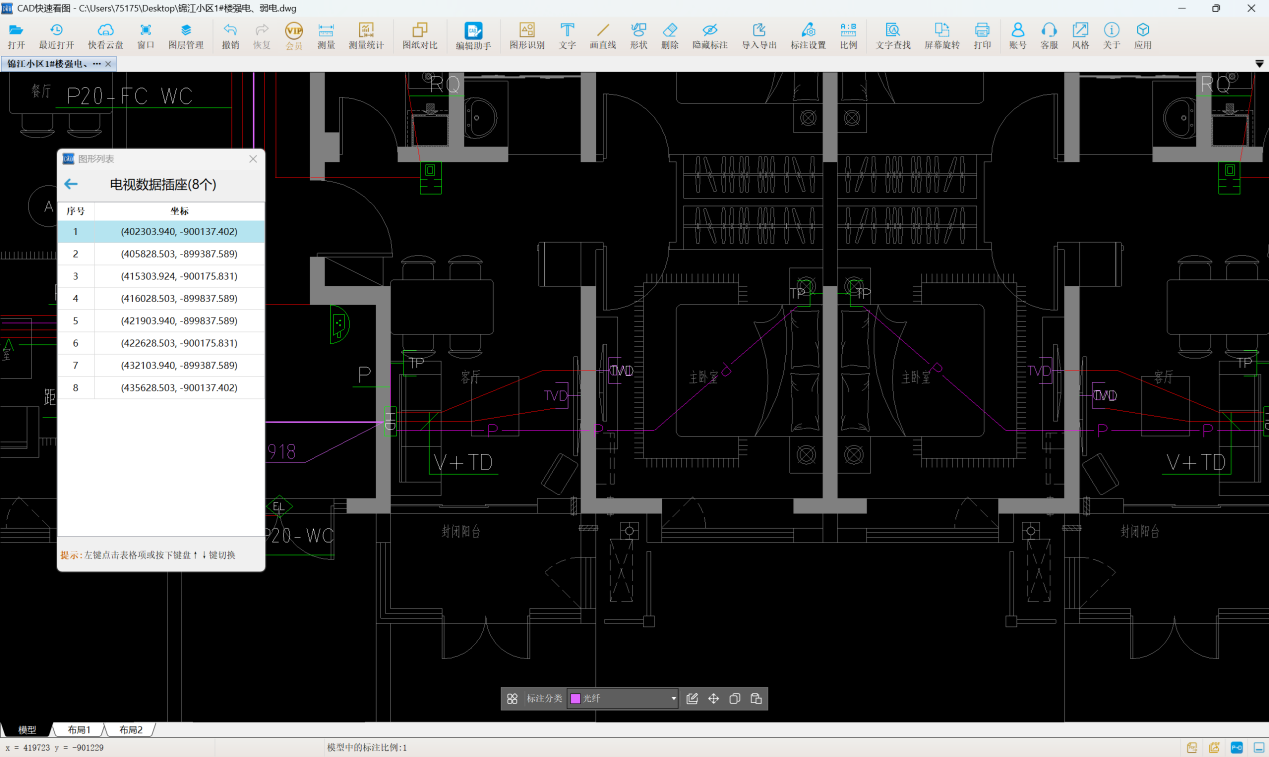

使用软件的【提取文字】功能，框选材料表中的“电视数据插座”，复制到剪贴板。接着使用【图形识别】功能，框选平面图中的电视数据插座图例，右键确认，在名称中粘贴刚复制的图形名称。查找范围选择矩形区域查找，框选平面图，点击开始识别，得到个数为8.

其他类型插座如电话插座TP也可采用同样的方法进行计量，此相互不再赘述。

用CAD快速看图来计量安装工程的信息插座，一键识别就能出结果，大大提升了做预算和统计的工作效率。
