电力干线电缆计量-连续测量快速计算

电力安装涉及11个清单，其中电力干线电缆是按照长度计算，根据安装方式和铺设要求，可以利用CAD快速看图【连续测量】功能计算电缆的长度，非常方便。

一、建筑内配管配线

电缆安装（编码：030408）共11个清单项，分别为电缆、电缆保护管、电缆槽盒、铺砂、盖保护板、电缆头、防火设置、电缆分支箱。

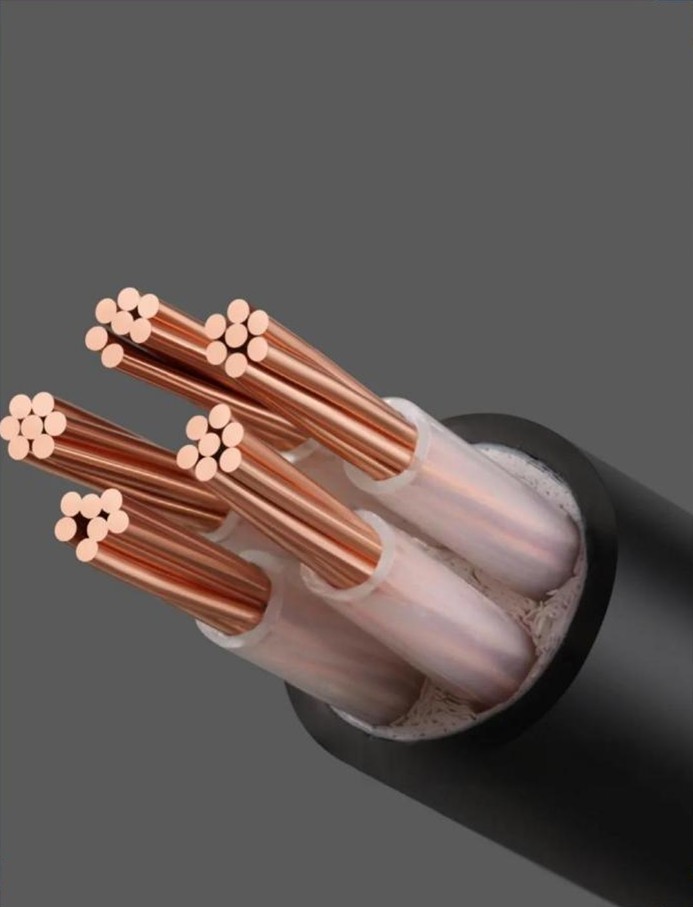

1.电缆

工程量计算：按设计图示尺寸以长度计算，以“m”为计量单位。

项目特征：名称，型号，规格，材质，敷设方式、部位，电压等级，地形等。

工作内容：电缆敷设，揭盖板。

2.电缆保护管

工程量计算：按设计图示尺寸以单线长度计算，以“m”为计量单位。

项目特征：名称，材质，规格，敷设方式等。

工作内容：保护管敷设。

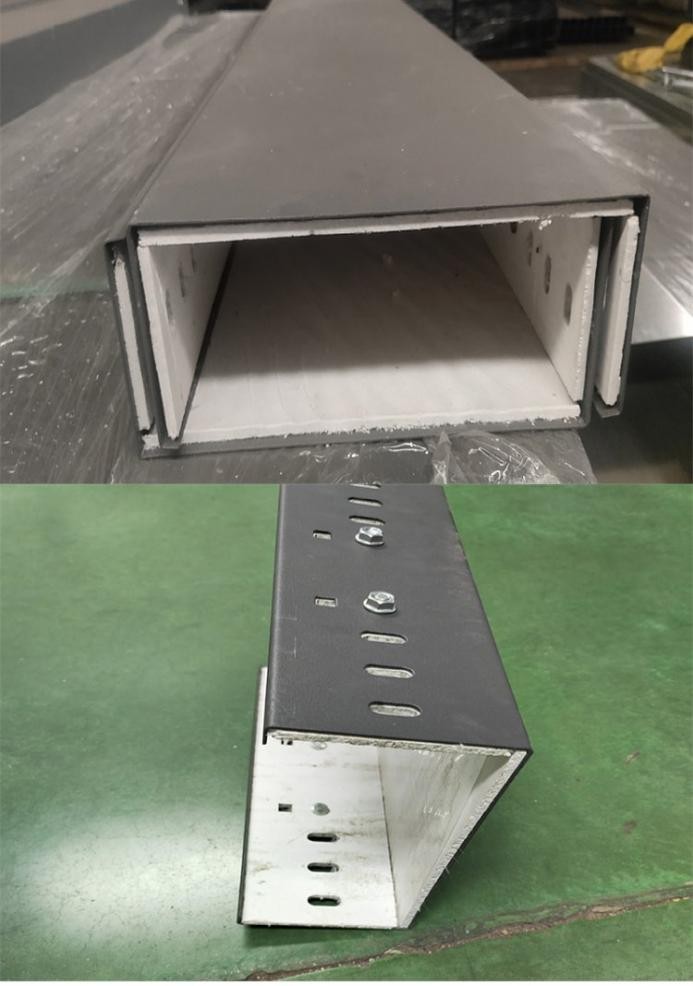

3.电缆槽盒

工程量计算：按设计图示尺寸以长度计算，以“m”为计量单位。

项目特征：名称，材质，型号，规格。

工作内容：槽盒安装。

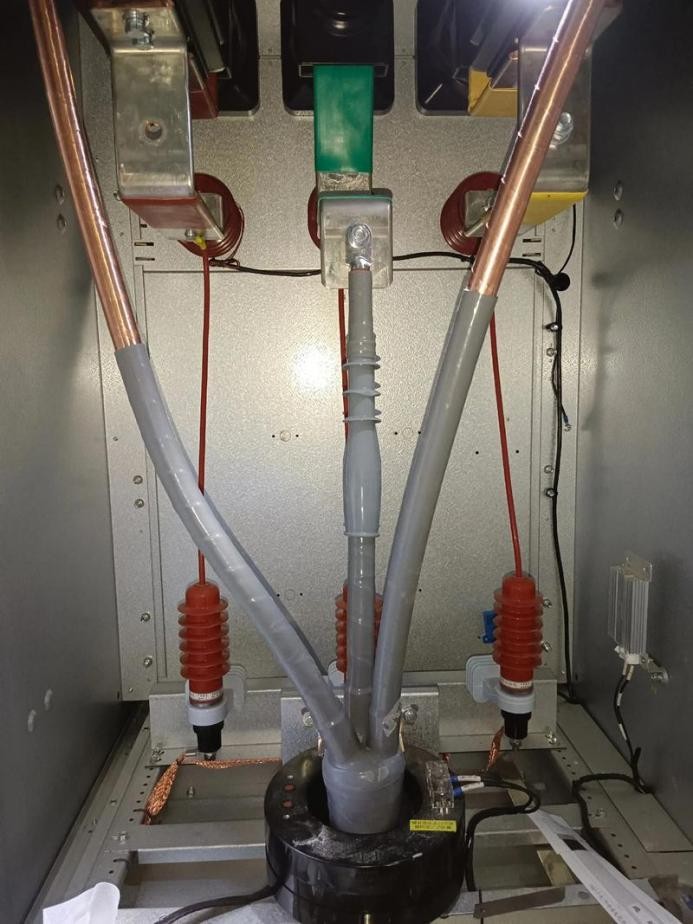

4.电缆头

工程量计算：按设计图示数量计算，以“个”为计量单位。

项目特征：名称，型号，规格，材质、类型，安装部位/方式，电力电缆头还需给出电压等级。

工作内容：电缆头制作，电缆头安装，接地等。

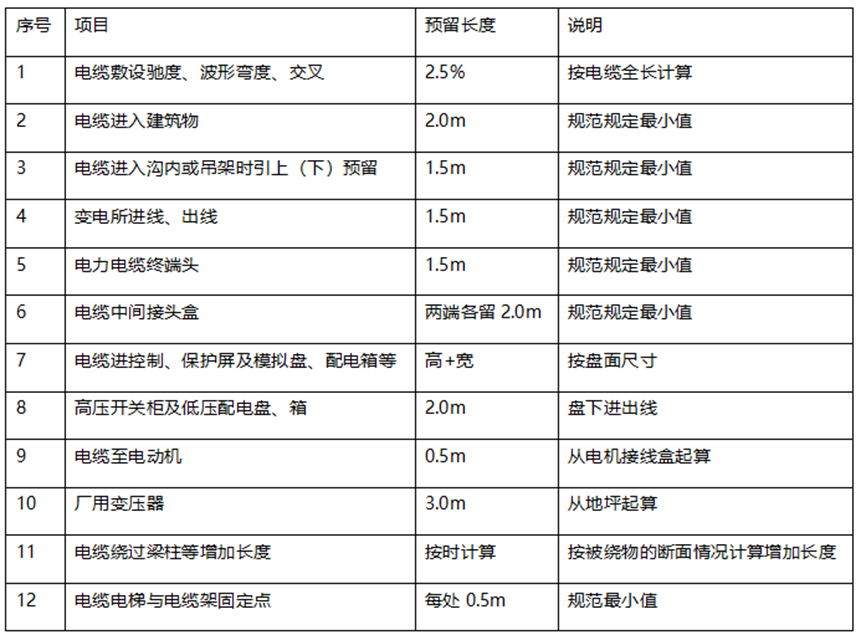

二、电缆敷设的预留长度

三、实例分析

1.计算建筑图内的电缆工程量，观察配电箱统图和平面图，沿用“量长度”的思路处理。

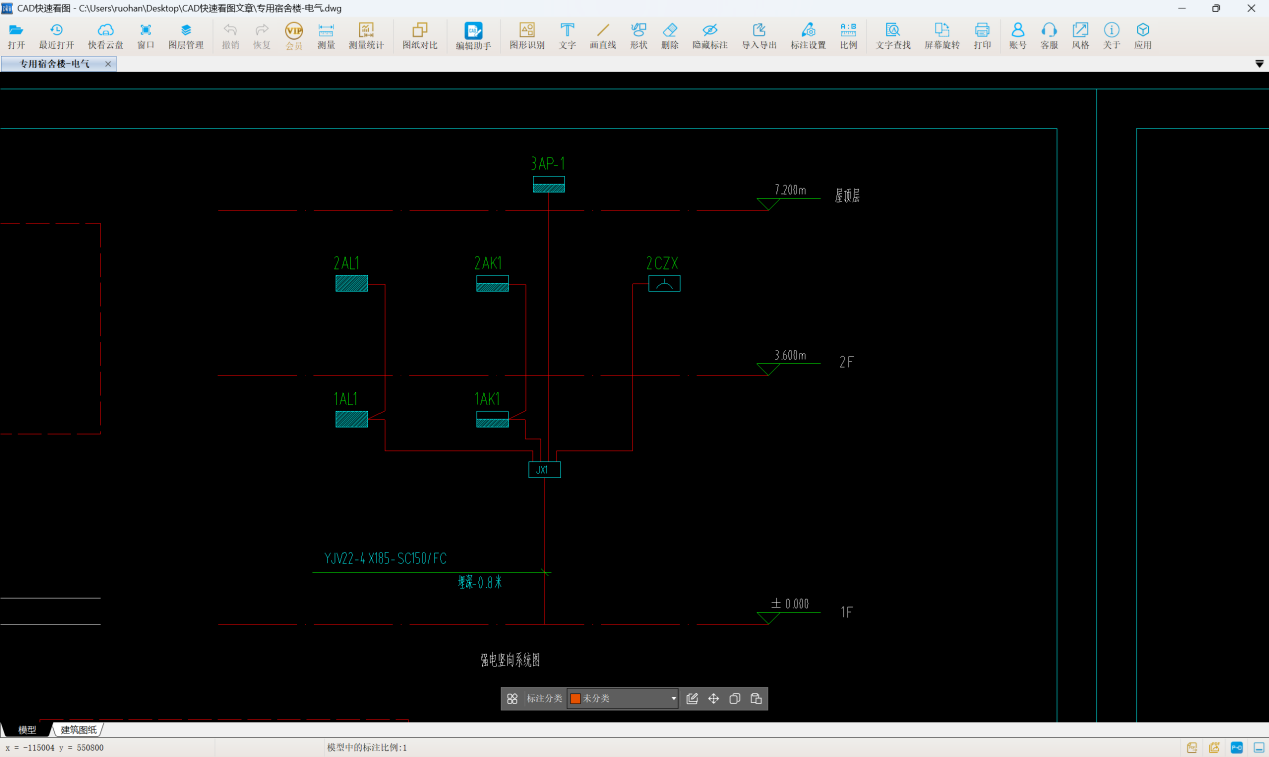

2.用CAD快速看图查看图纸并计量

JX1的入户电缆为YJV22-4*185-SC150/FC，地下埋深0.8、穿镀锌钢管SC150暗敷。4芯截面185mm2，交联聚乙烯双钢带铠装电缆。计算其长度：3.2+1.5（电缆进入建筑物预留）+（0.8+1.5）（竖向长度）+（0.7+0.8）（配电箱预留：高+宽）=8.5m

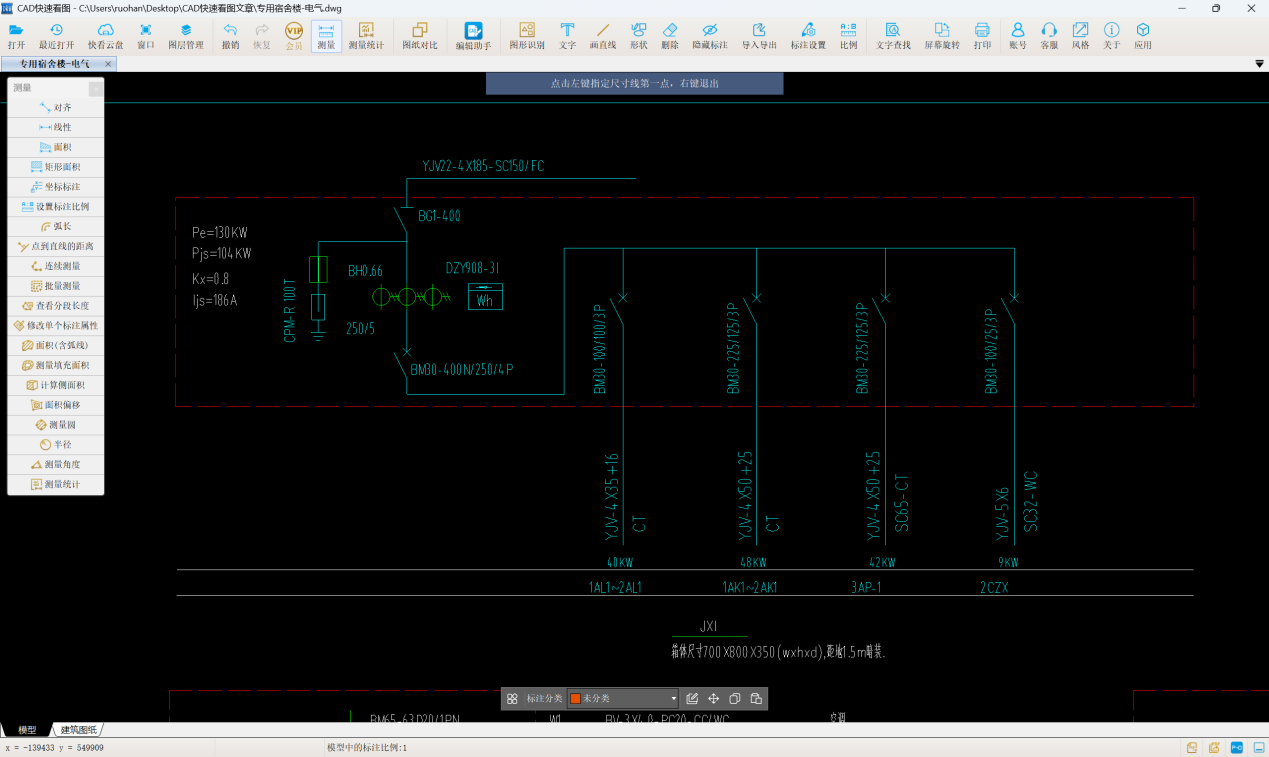

JX1的出线电缆，通过桥架和配管进入各配电箱。对于1AL1~2AL1，为交联聚乙烯5芯电缆，4芯35mm2，1芯16mm2，桥架敷设。1AK1~2AK1，为交联聚乙烯5芯电缆，4芯50mm2，1芯25mm2，桥架敷设。3AP1，为交联聚乙烯5芯电缆，4芯50mm2，1芯25mm2，穿镀锌钢管SC65和桥架敷设。2CZX，为交联聚乙烯5芯电缆，5芯16mm2，穿镀锌钢管SC32沿墙面敷设。

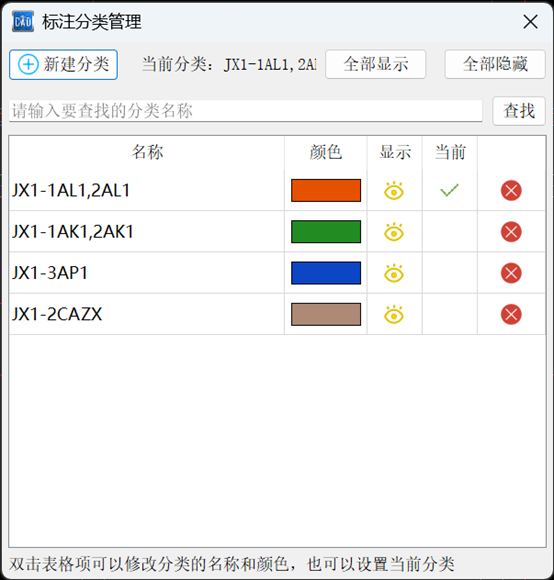

在进行测量之前，进行标注分类管理：

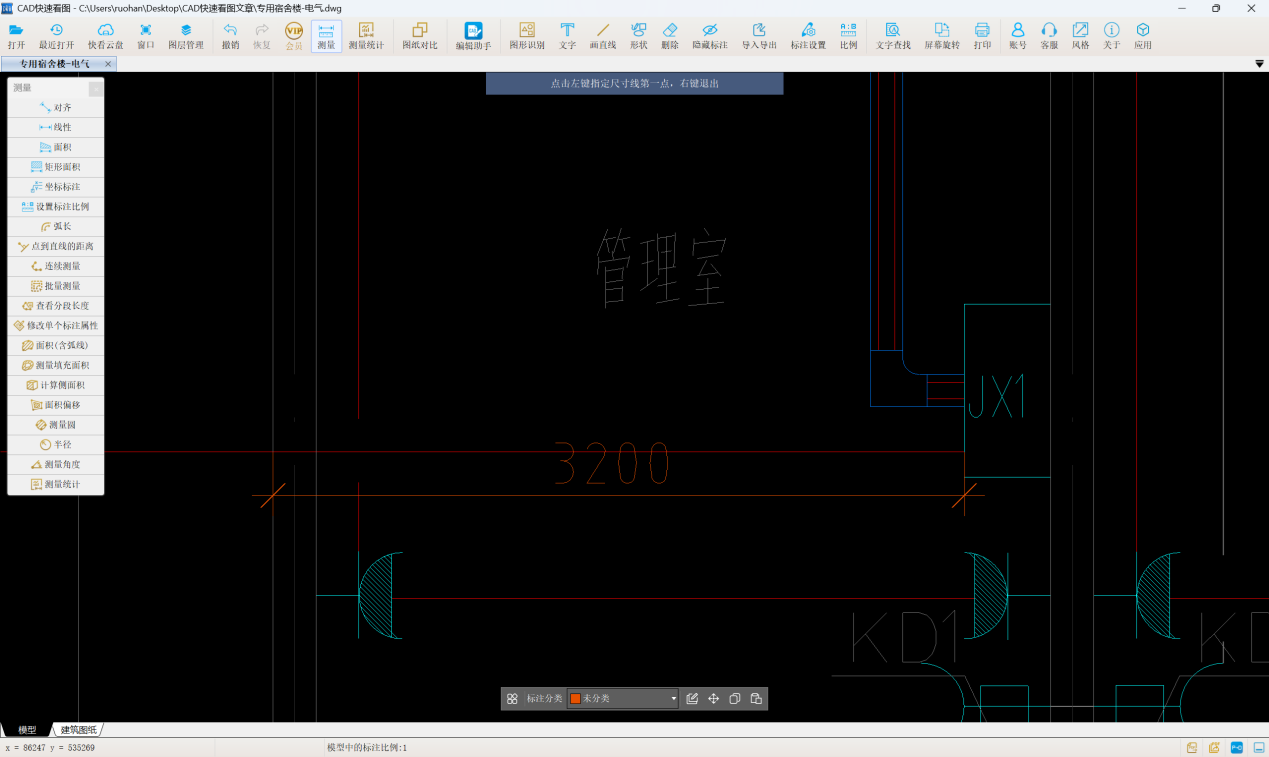

以AL进线电缆为例分析，选择JX1-1AL1,2AL1，使用【连续测量】命令得到水平距离为26.667m，层高3.6m，桥架距顶0.7m，JX1离地1.5m、高0.8m、宽0.7m，AL1离地1.8m、宽0.5m、高0.6m。则电缆长度为26.667+（3.6-0.7-1.5-0.8）（JX1竖向长度）+（0.8+0.7）（JX1预留）+（3.6-0.7-1.8-0.6）（1AL1竖向长度）+（0.5+0.6）（1AL1预留）+（3.6-0.6）（2AL1竖向长度）+（0.5+0.6）（2AL1预留）=34.47m

同样的方法可解得其他配电箱进线电缆长度，此处不再赘述。

CAD快速看图在电力干线电缆计量过程中，连续测量一键计算轻松计算管线长度，分类管理便于后续检查核对。
