建筑电气配电箱计量-CAD快速看图图形识别更高效

配电箱内涉及多个部件，通过理清工程量计算方式、项目特征、工作内容了解各设备安装方式，区分配电箱和配电柜的区别，本文利用具体建筑实例图，借助CAD快速看图，进行建筑电气配电箱计量。

一、控制设备及低压电器安装

控制设备及低压电器安装（编码：030404）共36个分项，分别为各类控制屏、柜、配电箱、插座箱、控制开关、各类低压保护电器、端子箱、风扇、照明开关、插座、其他电器。

1.各类控制屏、柜

工程量计算：按设计图示数量计算，以“台”为计量单位，其中箱式配电箱以“套”为计量单位。

项目特征：名称，型号，规格，质量，基础型钢规格、形式等。

工作内容：本体安装，基础型钢制作、安装，基础浇筑，补刷油漆，接地等。

2.控制箱、配电箱、插座箱

工程量计算：按设计图示数量计算，以“台”为计量单位。

项目特征：名称，型号，规格，安装方式，其中控制箱和配电箱需另列基础形式、材质、规格，接线端子材质规格，端子板外部接线材质、规格等。

工作内容：本体安装，接地，其中控制箱和配电箱还包括基础型钢制作、安装，焊、压接线端子，补刷油漆等。

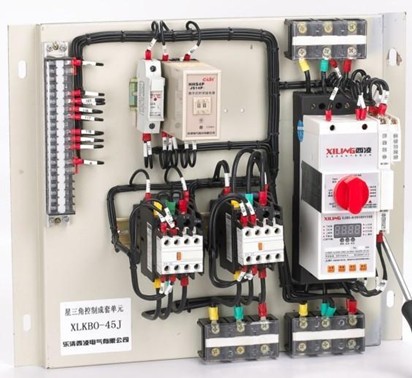

3.控制开关

工程量计算：按设计图示数量计算，以“个”为计量单位。

项目特征：名称，型号，规格，接线端子材质规格，额定电流等。

工作内容：本体安装，焊、压接线端子，接线等。

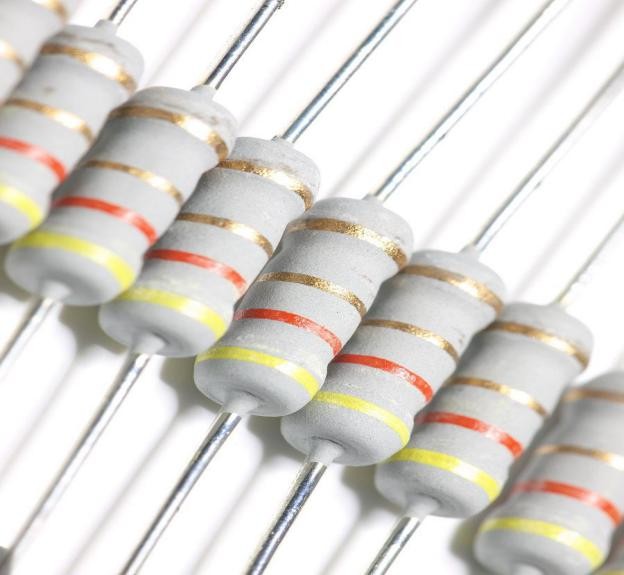

4.各类低压保护电器

工程量计算：按设计图示数量计算，除电阻器以“箱”为计量单位，分流器、低压熔断器以及限位开关以“个”为计量单位，小电器以“个（套、台）”为计量单位，其余均以“台”为计量单位。

项目特征：名称，型号，规格，接线端子材质和规格，分流器需另列以及容量等。

工作内容：本体安装，焊、压接线端子，接线等。

5.照明开关、插座

工程量计算：按设计图示数量计算，以“个”为计量单位。

项目特征：名称，型号，规格，安装方式等。

工作内容：本体安装，接线等。

二、配电箱和配电柜的区别

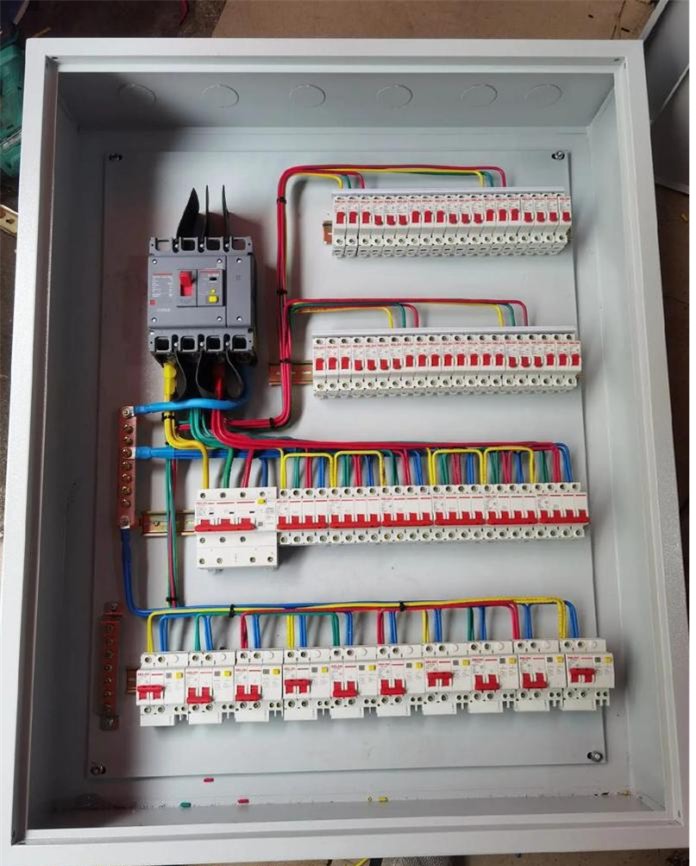

配电箱是一个小型的电源分配箱，内部包含电源开关和保险真钻告知。结构比较简单，多用于终端电源分配。配电箱是供电系统这种的最后一级配电设施，一个配电箱可以是一个电源进线和多个供电输出回路，从配电箱引出供电输出回路至各个用电负荷，由于配电箱的体积较小，不能放入大型配电设备，所以配电箱的容量都不大，一般4-8个小负荷用一个配电箱，配电箱布置在供电负荷的中心地带，用电缆或者电线将电送到负荷。

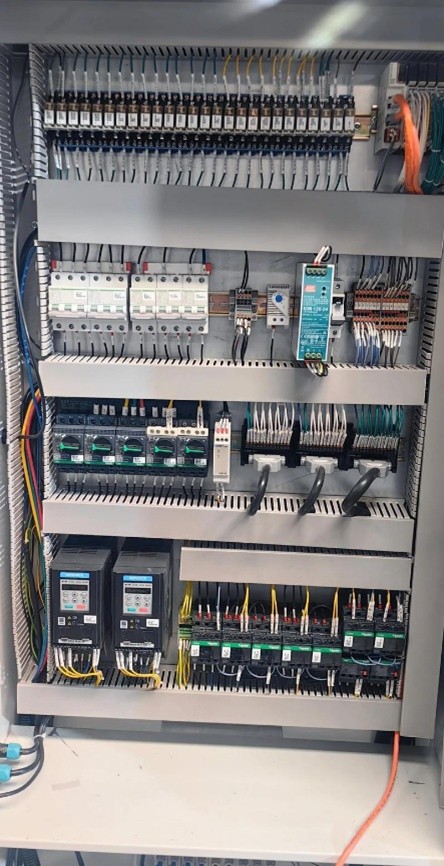

配电柜是配电箱的上一级配电设备，其体积较大，其中可以放入较大的电气设备，所以一般作为中等容量负荷的配电设备，包括了配电箱、电动机等，其适用容量在各个gon工艺领域中有不同，一般在几个千瓦到几十个千瓦。在传统配电箱提供漏电保护和短路保护的基础上，还提供过压保护、打火断电、雷击保护、自动供电、温度保护、功率限定、故障记录、自检功能、学习记忆、移动互联可视化和数字化功能。

三、配电箱安装

配电箱分为照明和动力

安装方式：明装和暗装

安装形式：落地式和悬挂式

四、实例分析

1.计算建筑楼内的配电箱工程量，观察配电箱统图和平面图，沿用“数个数”的思路处理。

2.用CAD快速看图查看图纸：

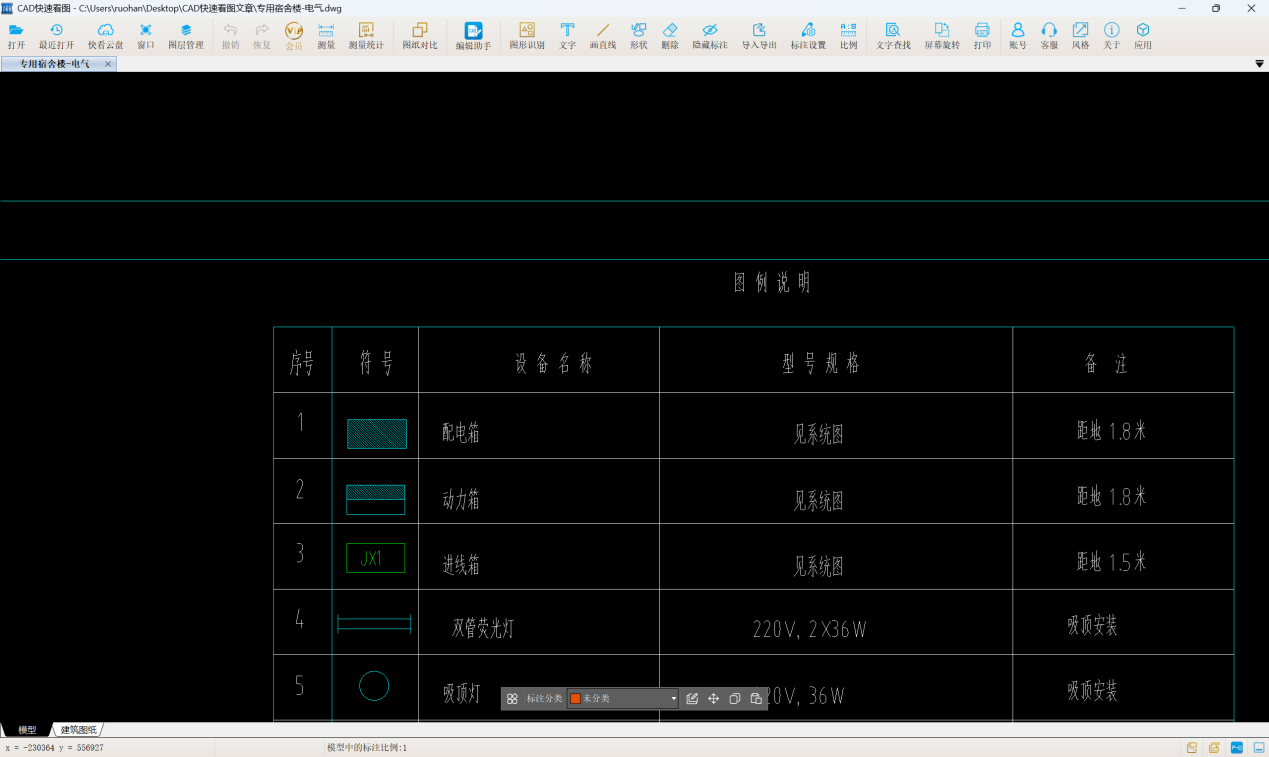

图例表中，配电箱有三种，分别为配电箱（照明箱），动力箱和进线箱，离地高度也有注明，可用于电缆和线管的计量依据。

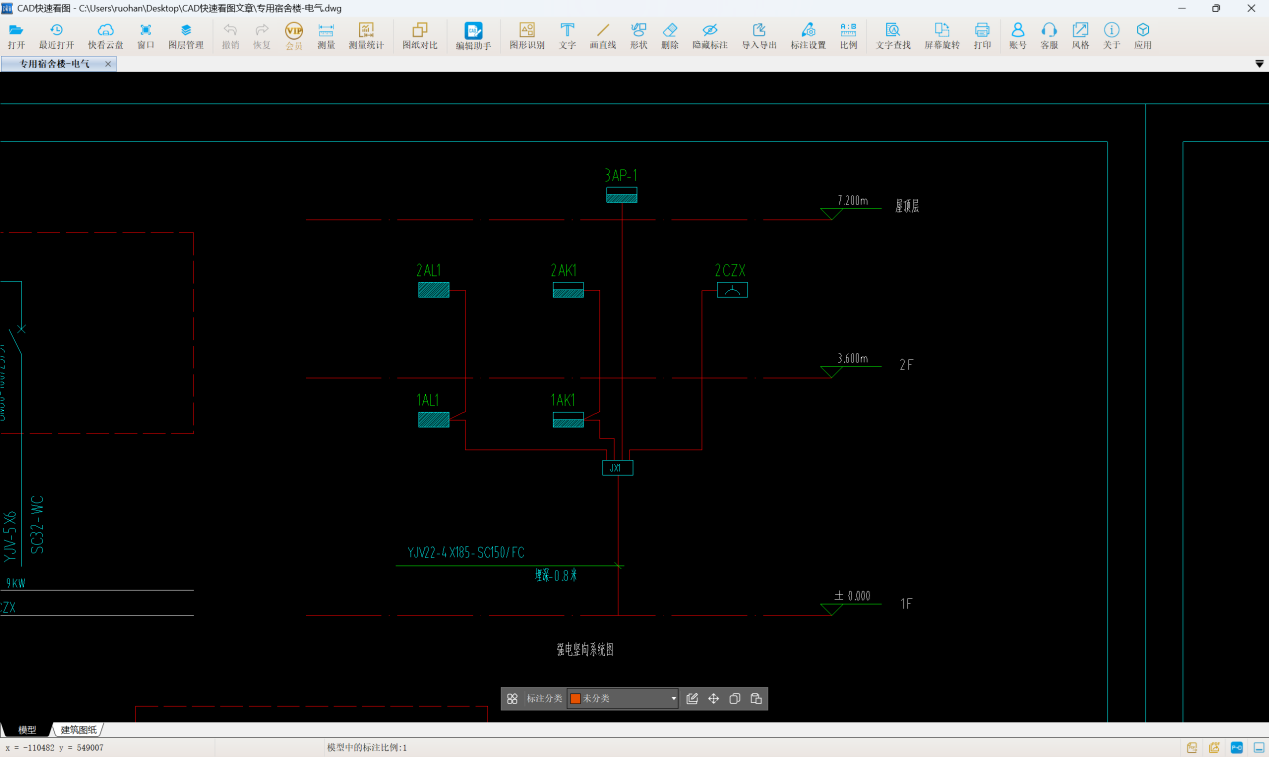

通过系统图，可直接得到进线箱1台（JX1），照明箱2台（1AL1，2AL1）, 动力箱3台（1AK1，2AK1，3AP1），控制箱1台（2CZX）。1AL1表示1层照明箱1号，2AL1表示2层照明箱1号；1AK1表示1层开关箱1号，2AK1表示2层开关箱1号；3AP1表示3层动力箱1号；2CZX表示2层控制箱。

3.   编制工程量清单

通过CAD快速看图的图形识别功能，可以快速进行建筑电气配电箱计量，编制工程量清单，方便后期计价审核。
