消火栓管道工程量计算-测量统计一键完成

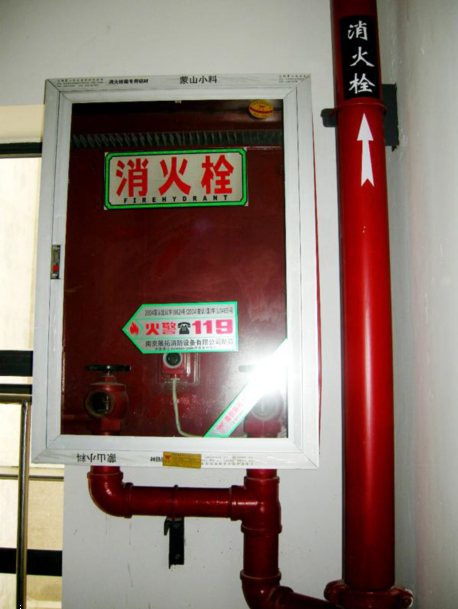

消火栓管道工程量计算需要注意些什么？本文从管道界线划分规则切入，结合清单计量标准，利用CAD快速看图结合建筑图实操工程量计算全流程。

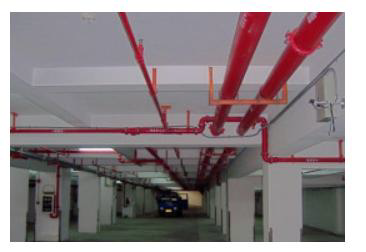

一、管道界线的划分

在工程量计算之前，首先需要确定室内外系统划分界线，在清单计量标准中，消火栓管道的室内外界线划分为：给水管道室内外界线划分应以外墙皮1.5m为界，入口处设阀门者应以阀门为界。

二、工程量计算规则

1.工程量计算：消火栓钢管按设计图示管道中心线以长度计算，不扣除阀门、管件及各种组件所占长度以延长米计算。

2.项目特征：安装部位，材质、型号、规格，连接形式，管道镀锌设计要求，压力试验及冲洗设计要求，管道标识设计要求等。

3.工作内容：管道及管件安装，管道镀锌，压力试验，冲洗，管道标识等。

三、实例分析

计算某建筑内的室内消火栓管道工程量，观察消火栓系统图和平面图，沿用“量长度”的思路处理，具体计量规则为：管长=水平长度+竖直长度。

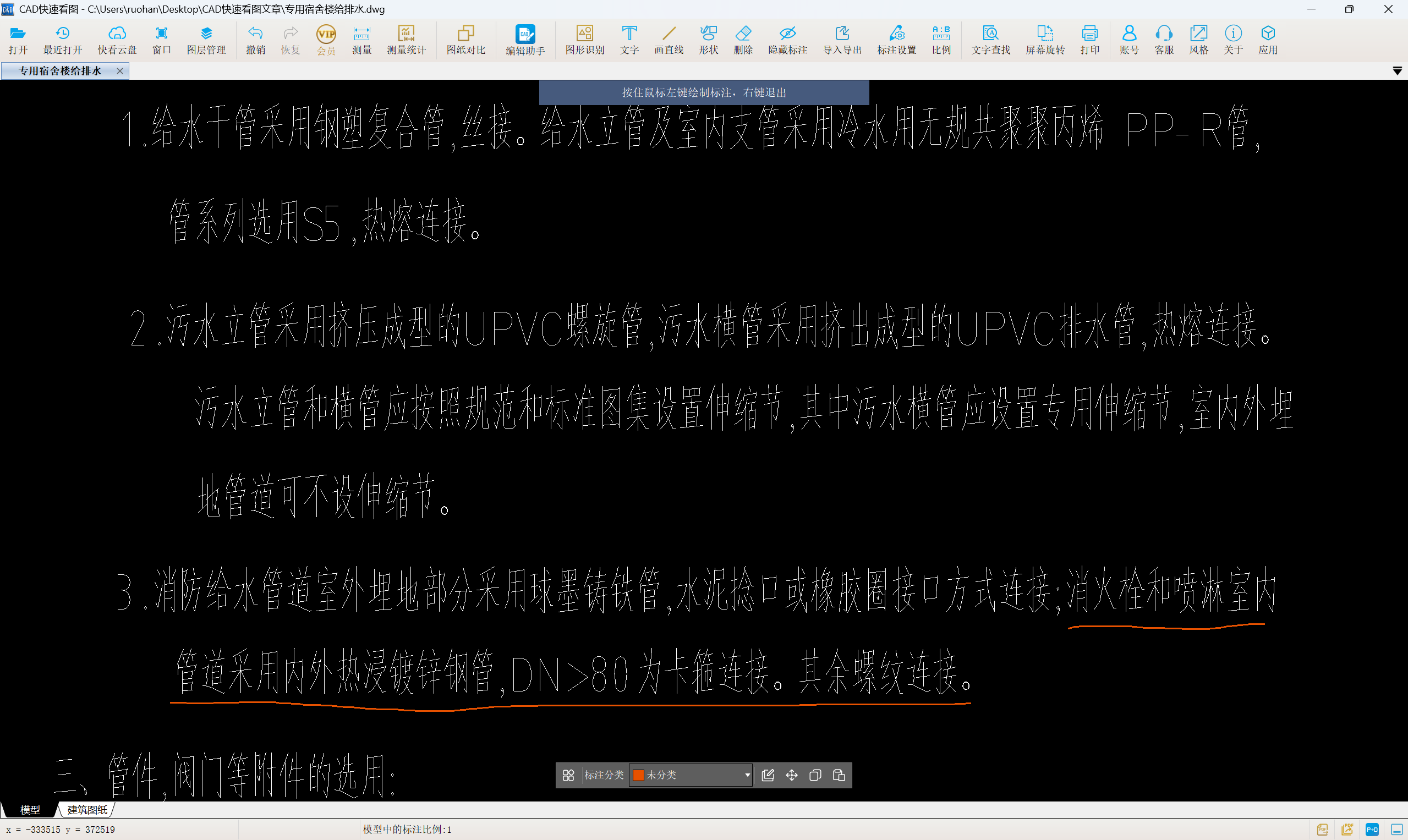

1.明确材质、连接方式：从设计说明中找到关于消火栓管道材料描述，消火栓管道采用内外热浸镀锌钢管，DN>80为卡箍链接，其余螺纹连接。

进入测量阶段，在CAD快速看图中，使用连续测量功能，得到各平面图中DN100和DN65两种规格的水平长度。

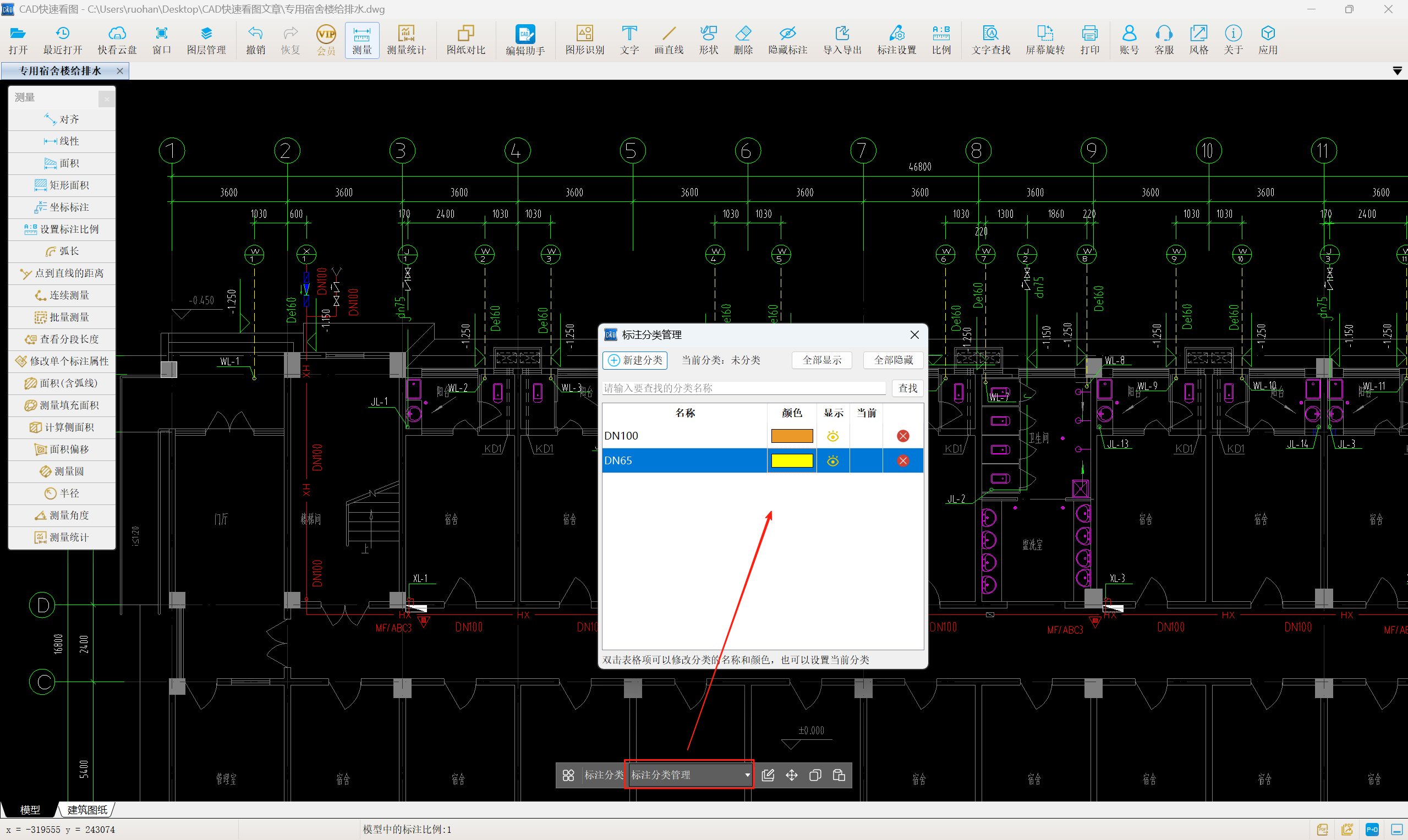

第一步在【标注分类管理】里新建该两种分类，选择适当的颜色。第二步在分类下拉选择栏里选择DN100。

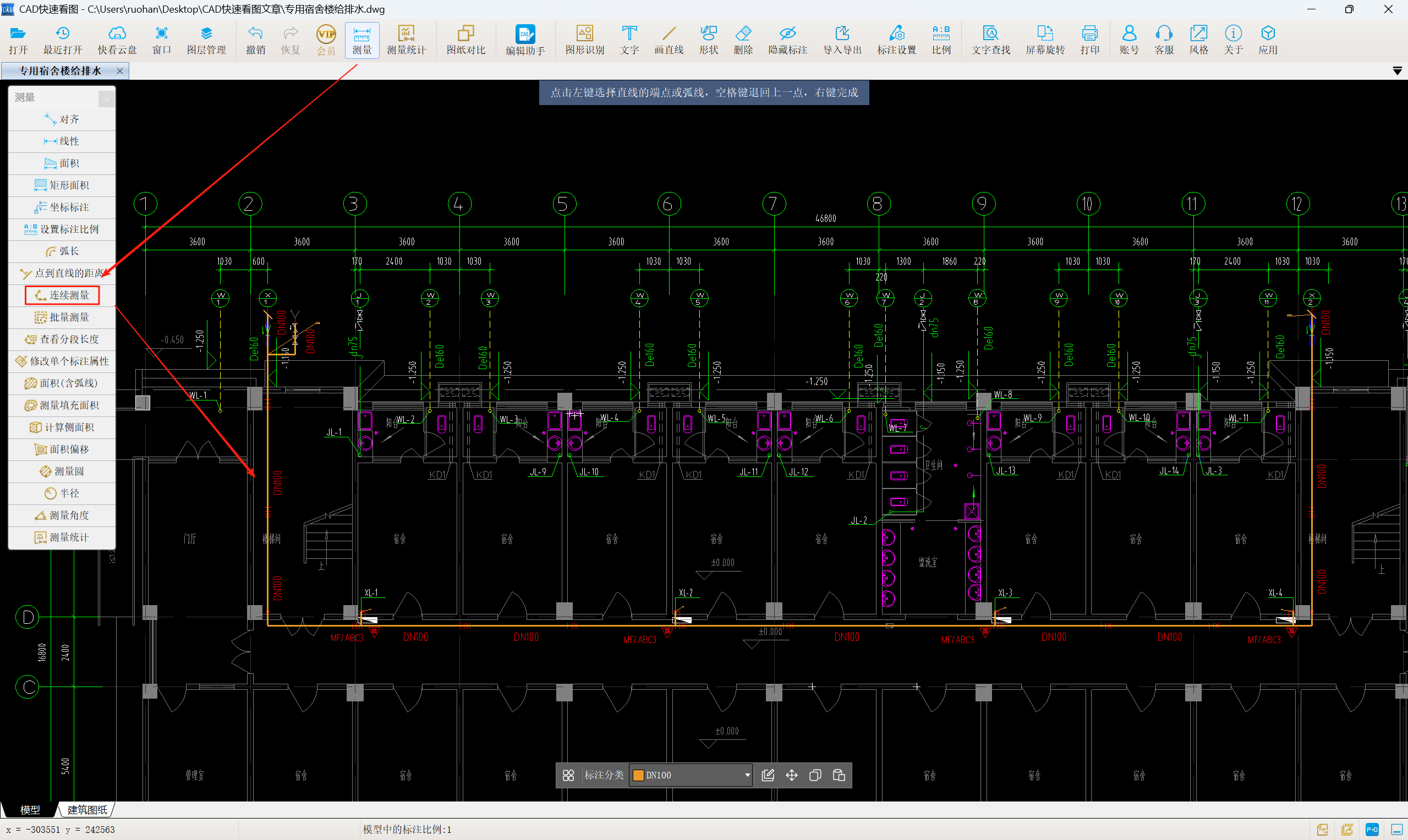

第三步在平面图中使用【连续测量】功能，测出所有DN100水平长度。

第四步,切换分类为DN65，测出平面图中所有DN65长度。

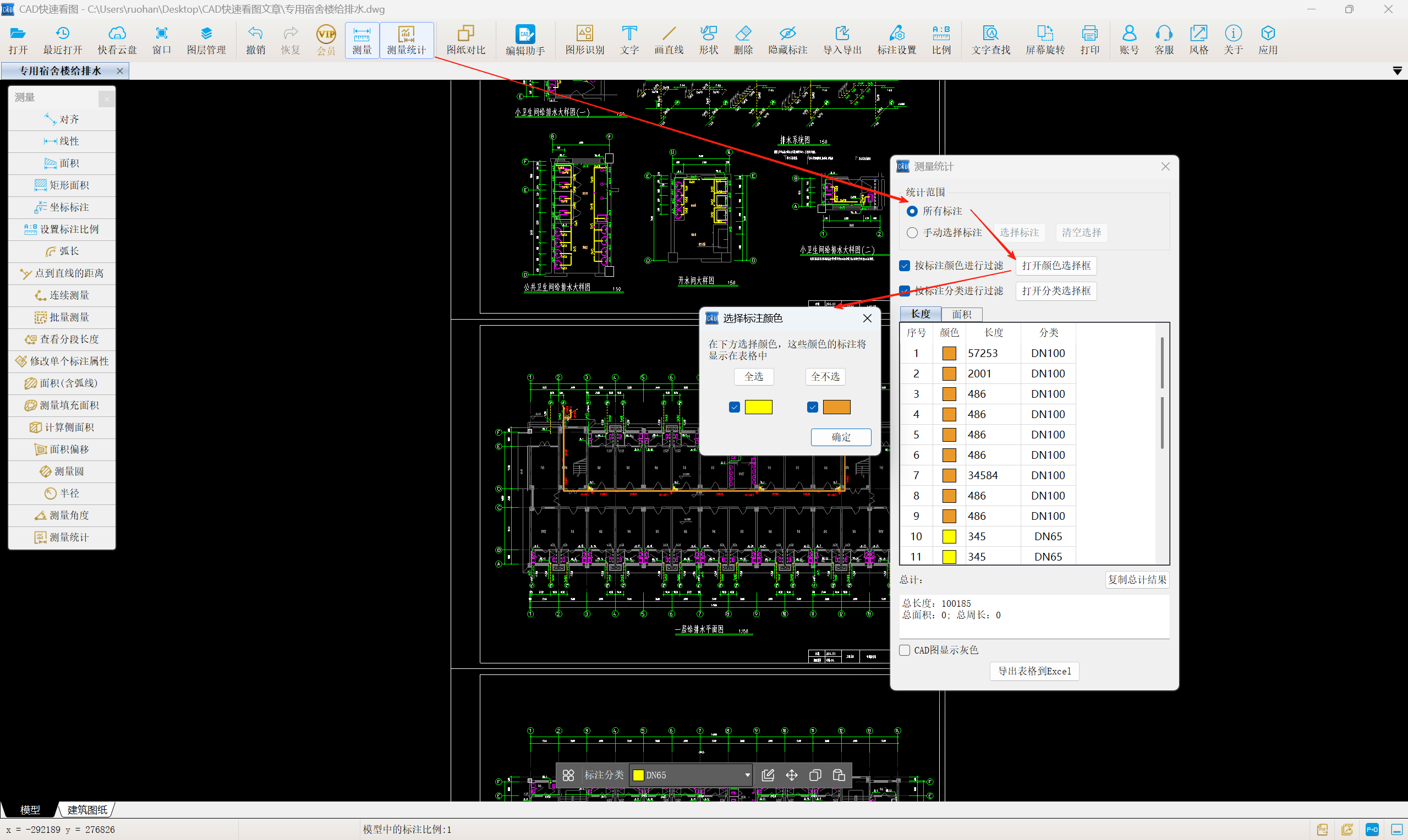

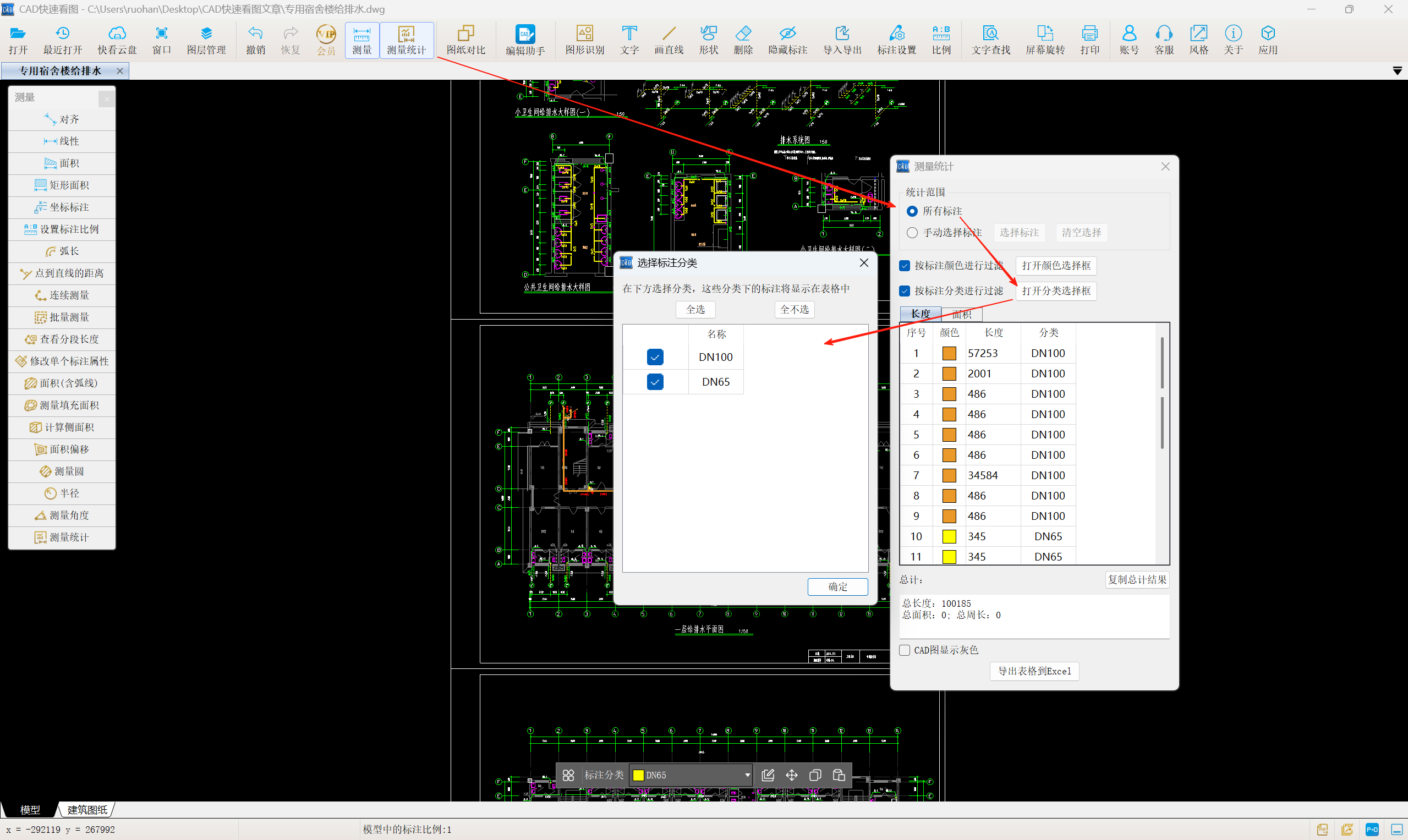

第五步，使用【测量统计】功能，选择所有标注，勾选按颜色过滤和分类过滤两种模式，打开颜色选择框或者分类选择框，都可以进行工程量统计，分别得到DN100水平长度97.24m，DN65水平长度2.945m。

3.立管利用标高相减可得，DN100管长=3.6*4+[3.4-(-1.15)]*2=23.5m；DN65管长=(3.4-1.1)*4=9.2m。

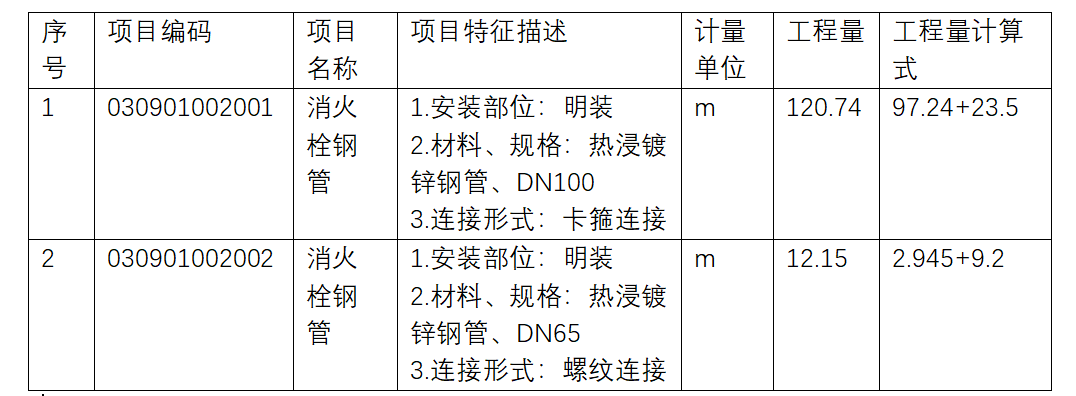

4. 编制工程量清单

消火栓管道的工程量统计根据以上清单规范要求，同时结合CAD快速看图的连续测量与测量统计功能，高效完成工程量的计算。
