这些CAD图纸绘制规范，让你画图/改图效率翻倍（画图经验分享）
关于竣工图的绘制，一位知名造价讲师分享经验时说过这么一句话：
有签证有变更，马上绘制到竣工图上
这是他作为一级造价师在做全过程造价管理时的心得，这样做能最大程度避免遗漏，做到精细化管理。
那么今天就跟大家唠唠我踩坑无数总结下来的CAD图纸绘制规范，或者说画图经验。
首先，画图要明确图层管理的重要性。
我就遇到过，所有图纸内容全都在0图层，改起图来真是两眼一黑，你说这怎么改？
- 两大要点：
- 0层只放图块（相当于零件库）
- DEFPOINTS层永远不打印（别往里画内容！）
- 图层分类法则：
- 按构件分类：墙、柱、梁、门、窗......
- 按作用分类：轴线、尺寸、文字标注、填充......
我甚至会把变更部分单独建图层，这样方便查看，一目了然
了解了图层的绘制规则，你可能会有以下问题：
- 有什么好用的画图工具，Windows和苹果电脑都能用的？
- 图层怎么建？怎么改？
- 图层关闭、锁定、冻结有什么区别？
画图工具推荐

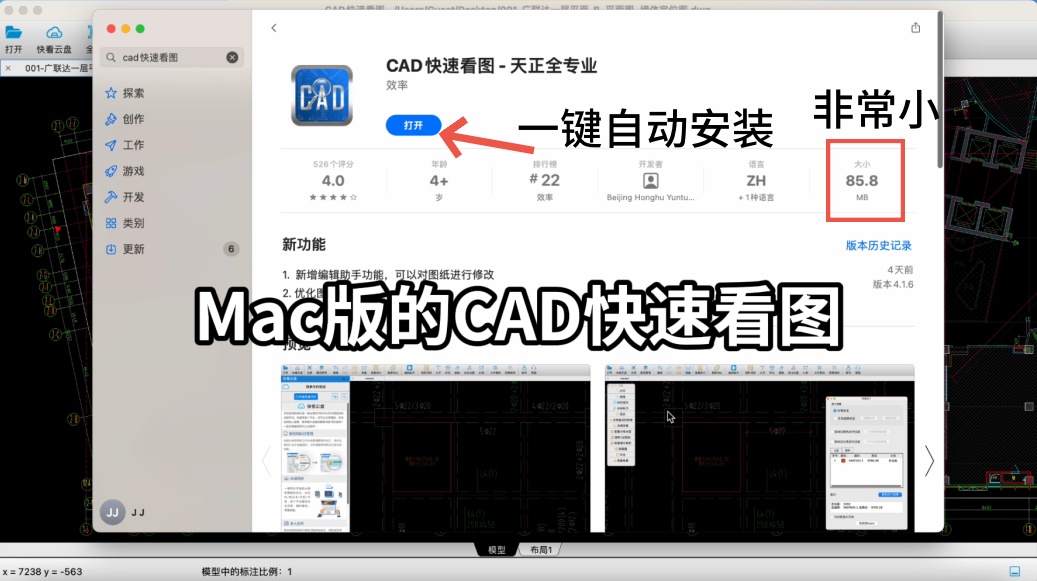

不论是Windows电脑，还是苹果电脑（Mac），都可以用CAD快速看图的编辑助手
软件主打小巧、轻便，一键自动安装，就不用发愁重型软件太占电脑空间，更不用担心安装注册步骤复杂繁琐、搞不明白

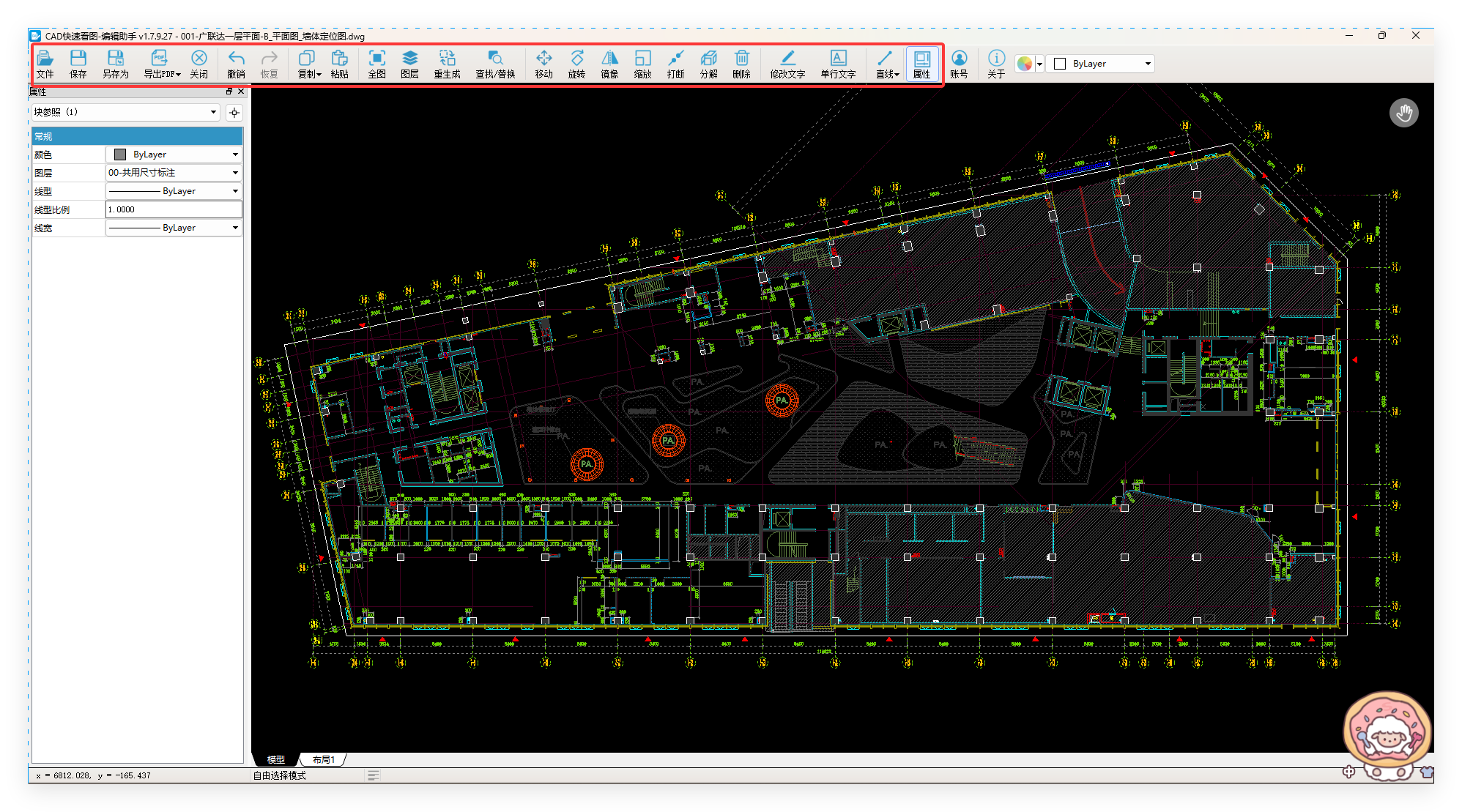

功能基本满足常用的画图改图需求，像复制、删除、移动、文字替换、文字添加、镜像、旋转等等
想了解更多，可移步查看：
图层怎么建？怎么改？

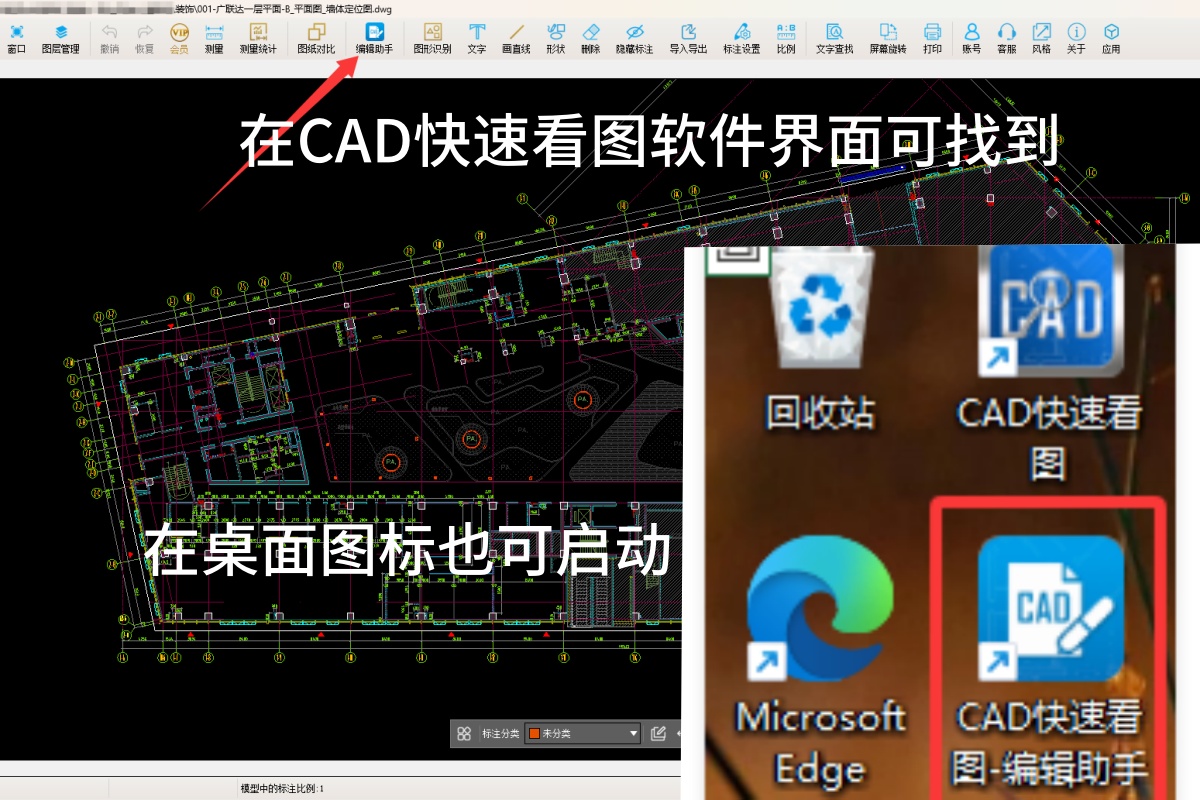

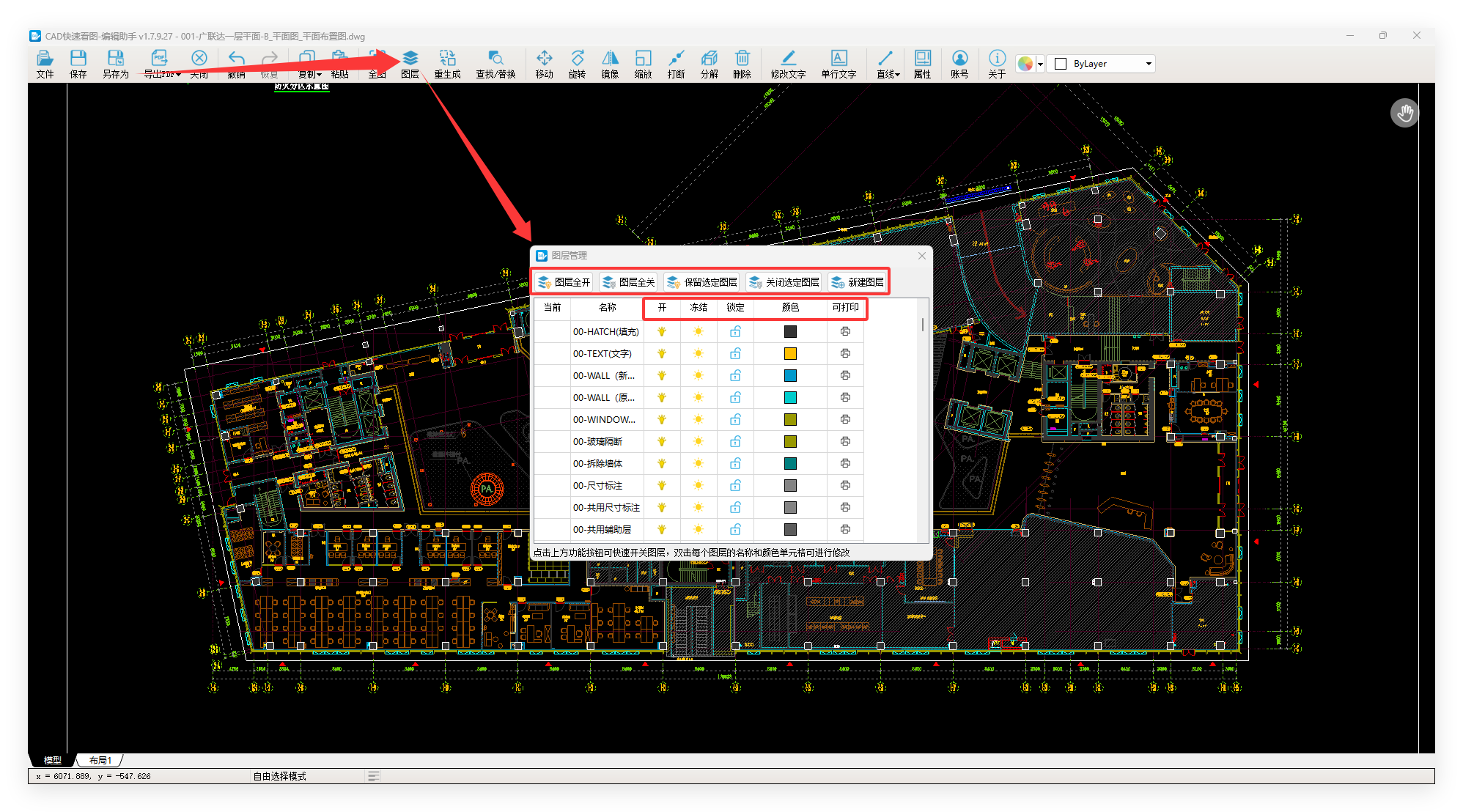

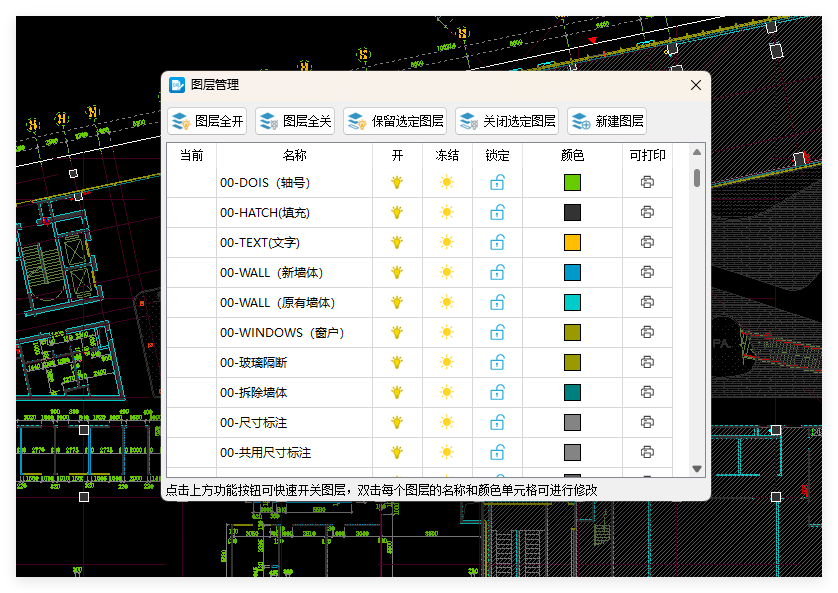

不论是新建图纸，还是修改图纸，用CAD快速看图的编辑助手，找到图层功能
这里有丰富的图层管理功能，掌握了他们的作用和区别，你就能游刃有余的管理好图纸内容

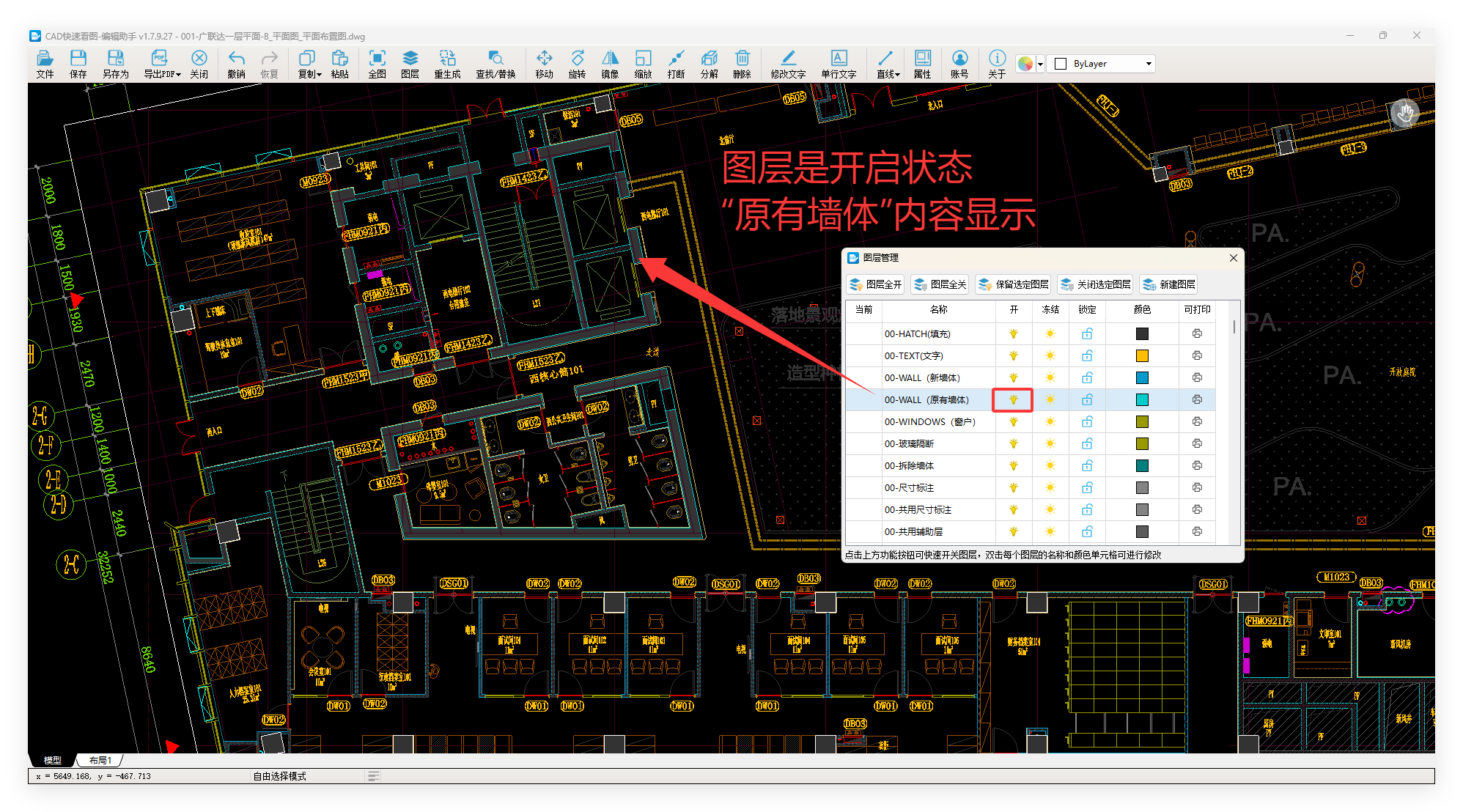

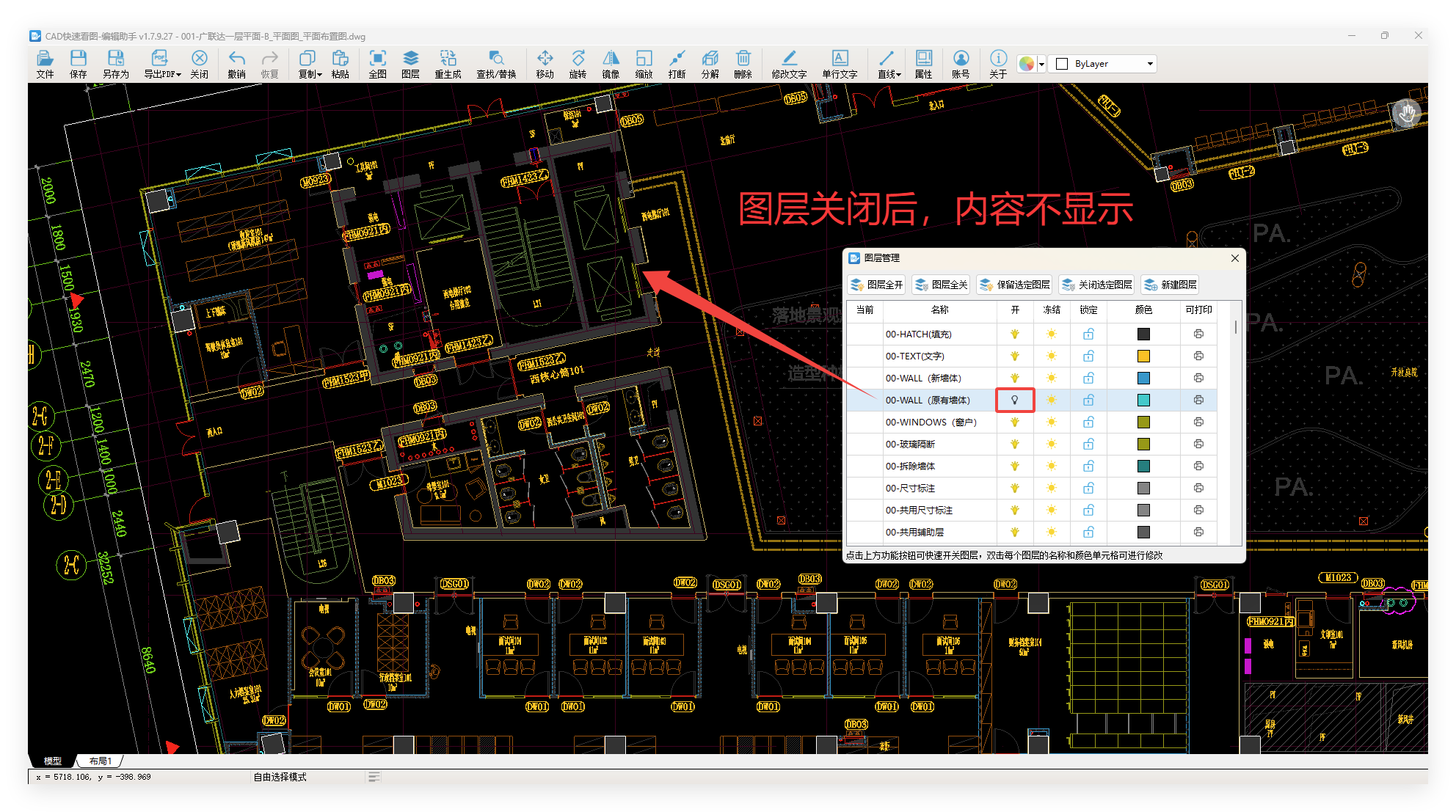

开/关图层：可单独控制某个/全部图层中的图纸内容是否显示

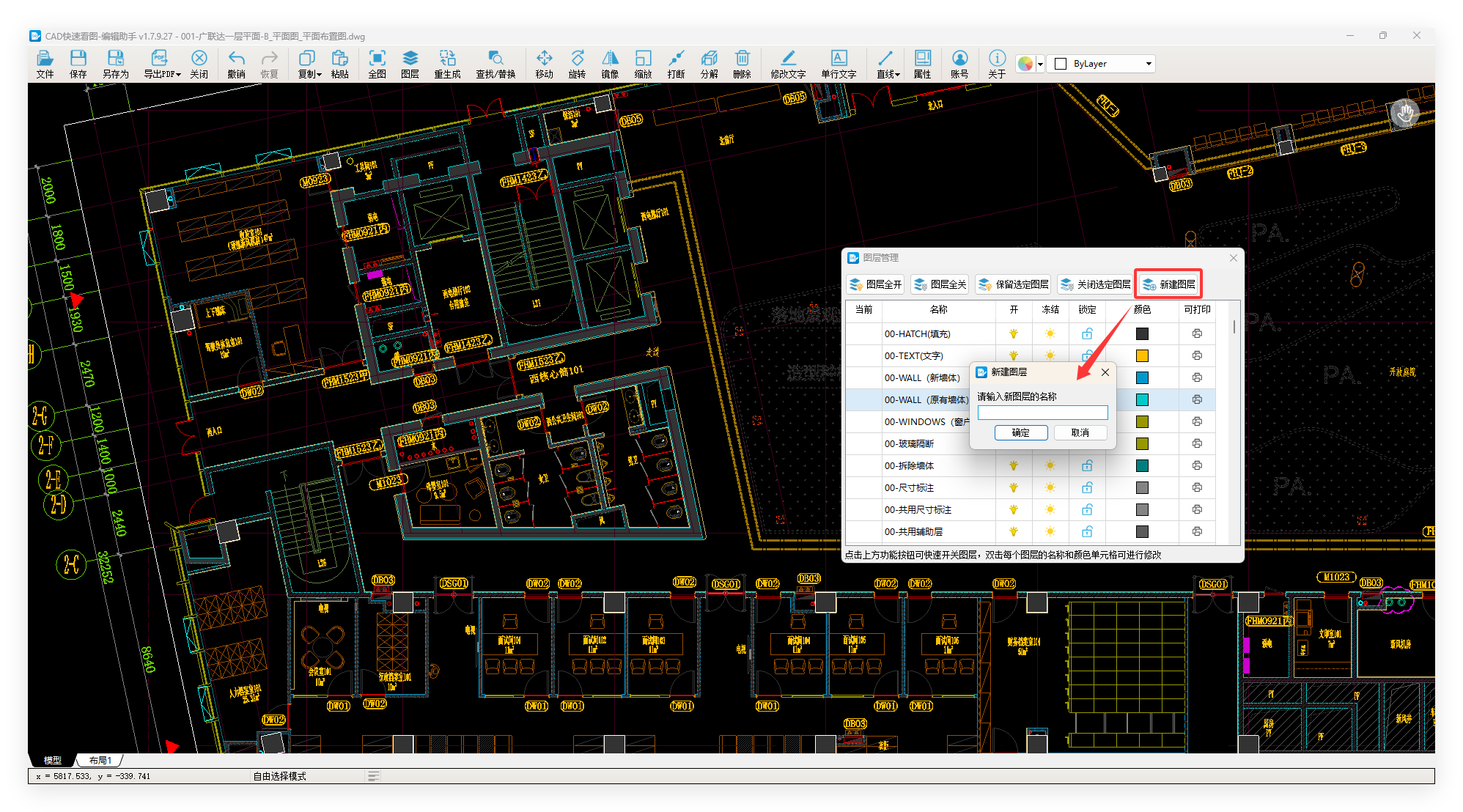

新建图层：建立新的图层，用于分类绘制
删除图层：删除某个图层中的所有内容，可用来清理垃圾图层，提高图纸速度

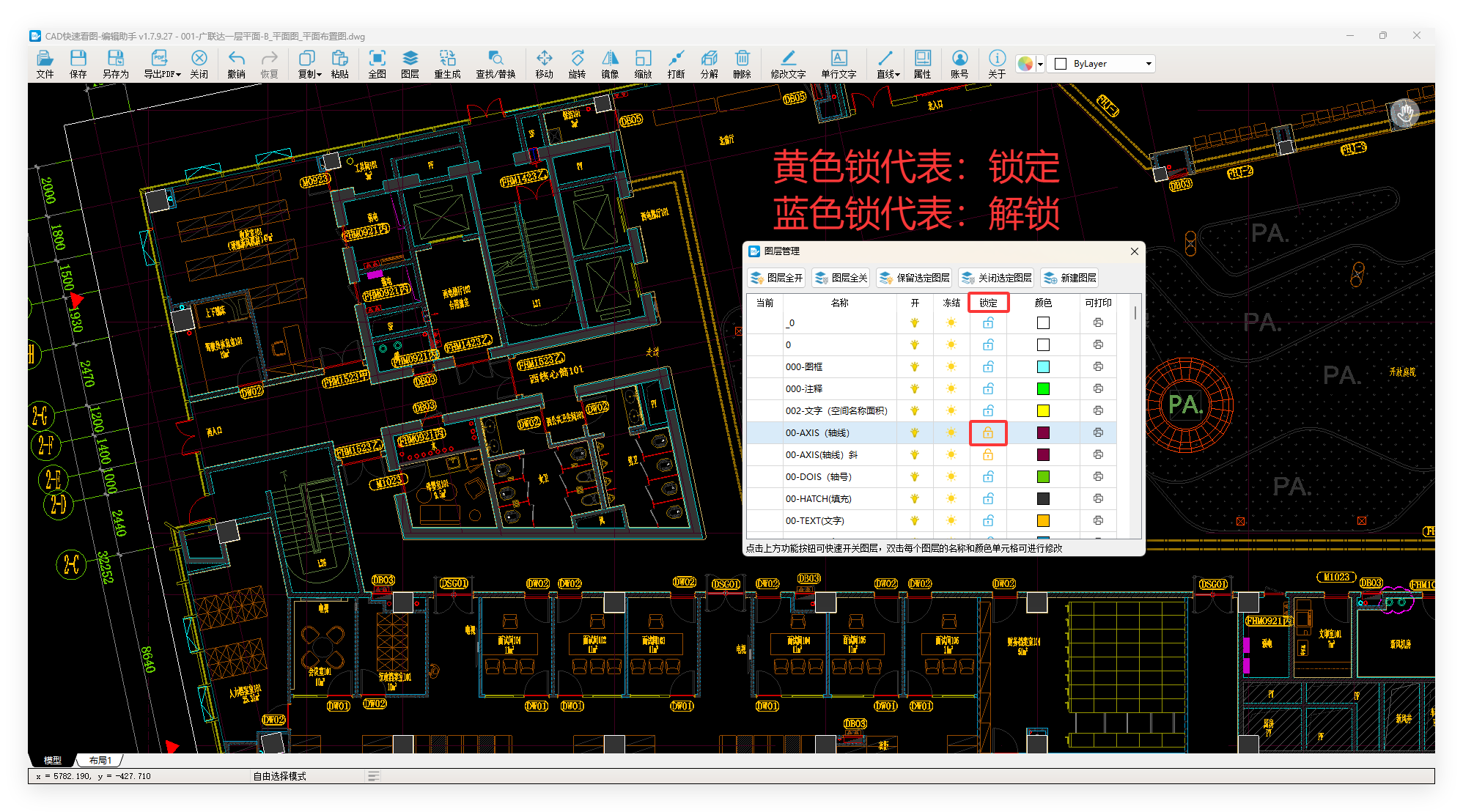

锁定/解锁图层：锁定图层可以让内容显示的同时，不可更改编辑，常用于在频繁修改编辑时保证某些图元（例如轴线、主体）固定不变，避免误删误改

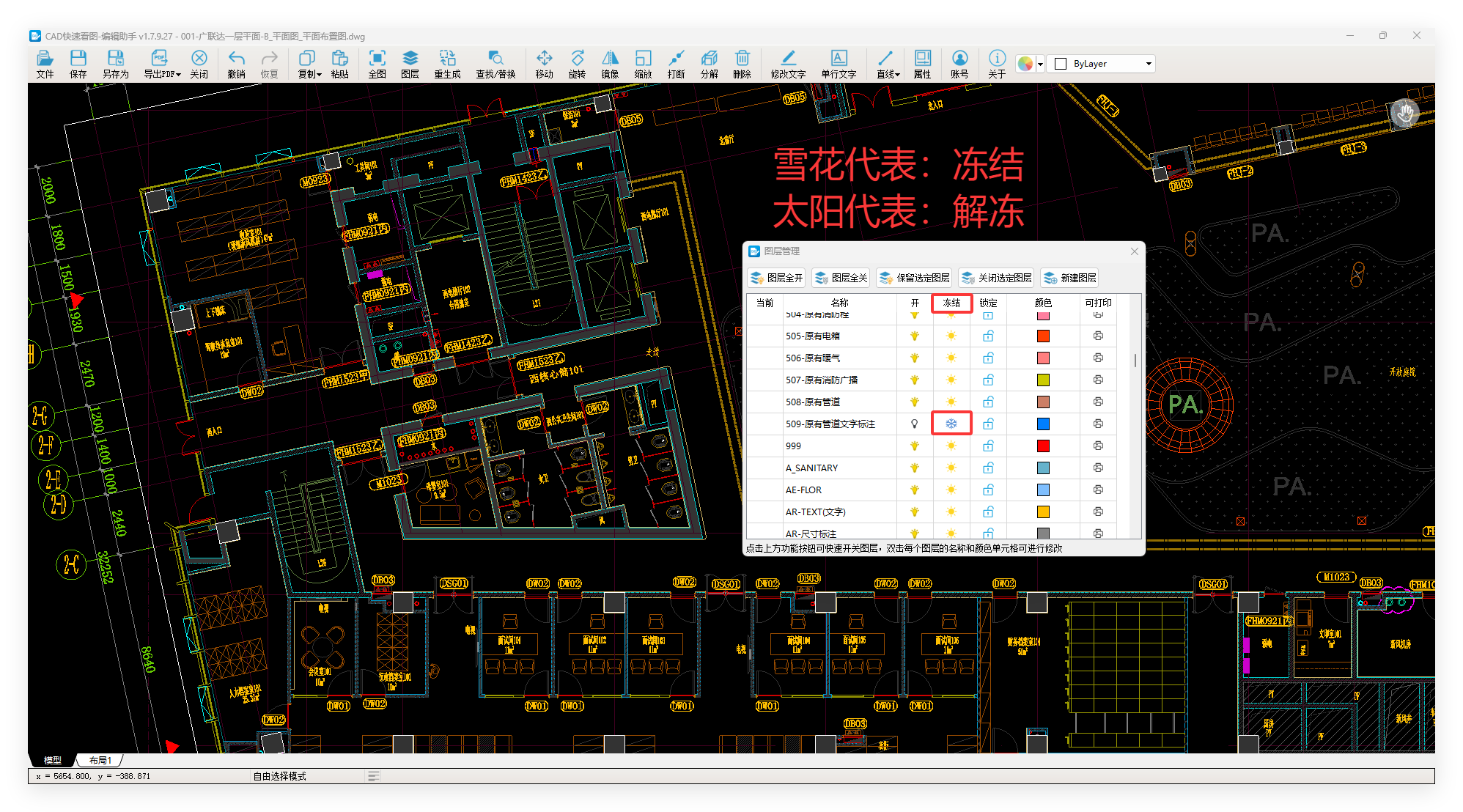

冻结/解冻图层：被冻结的图层内容不显示，且不可选中、不可编辑修改，它能大幅提升复杂图纸的流畅度
学会了图层的灵活运用，你就跨越到了画图高手的阶段
更多经验，下回继续~欢迎大家评论区交流分享各自的经验！
