CAD图纸镜像，如何彻底解放你的工程效率？

如果你是常年奋战在设计、施工一线的老工程人，那你应该懂那种感觉了：对着一堆图纸，不是缺少工具，而是缺少能让你事半功倍的“巧劲”。今天，咱们就来聊聊CAD图纸里的一个被低估的“神器”——镜像功能，以及它如何在【CAD快速看图】软件中，以一种你意想不到的方式，为我们的工程业务注入强劲动力！

场景还原：为什么我们需要“镜像”？

你是否遇到过这样的情况？

l 建筑师在绘制对称的平面图时，画好一边，另一边总得重复绘制，耗时又容易出错。

l 结构工程师在布置梁板、柱子时，发现很多构件是镜像对称的，手动复制粘贴效率低下。

l 机械工程师在设计模具或零件时，常常需要绘制对称的截面，一遍遍画太浪费时间。

l 市政工程师在做管网设计时，遇到相似的管线交叉或分支，镜像一下就能快速生成。

l 室内设计师在进行空间规划时，为了追求对称美感，需要大量复制对称的家具或隔墙。

没错，在工程项目中，对称性是一个极其普遍且重要的设计原则。而重复绘制对称部分，不仅效率低下，还容易引入人为误差，影响图纸的准确性和整体美观。这时候，一个高效、便捷的“镜像”功能就显得尤为珍贵了！

镜像入门：基础操作与理解误区

在CAD中，镜像（Mirror）命令的核心作用是将选定的对象以一条镜像线（通常是直线）为轴进行翻转复制。简单来说，就是创造一个物体的“镜子里的影像”。

基础操作通常是这样的：

1、选择对象：选中你想要镜像的图元（线条、圆、块、文字等）。

2、激活镜像命令：输入命令（如“MI”或“MIRROR”），或者通过软件界面上的按钮启动。

3、拾取镜像轴起点：在图纸上点击一个点作为镜像线的起始点。

4、拾取镜像轴终点：点击另一个点，确定镜像轴的方向。通常，镜像轴的法线方向决定了翻转的轴心。

5、选择是否删除源对象：命令会询问你是否删除原始对象，通常我们选择“否”来保留原图并生成镜像副本。

常见误区：

误以为镜像只能水平或垂直翻转： 实际上，镜像轴可以是任意角度的直线，实现任意方向的翻转。

不注意镜像轴的确定： 镜像轴是关键，它的位置和角度直接决定了镜像结果。错误的镜像轴会导致镜像到错误的位置。

镜像文字不方便： 很多传统CAD软件在镜像文字时会连同文字内容一起翻转，阅读起来非常困难。这一点在CAD快速看图软件中有了很大的改善。

工程实操：镜像功能在不同业务场景下的妙用

让我们更具体地看看，在实际工程项目中，镜像功能是如何大显身手的：

建筑设计中的对称应用

l 建筑立面与平面对称：绘制一个建筑的左半边立面或平面后，可以轻松镜像到右半边，快速完成对称设计。

l 楼梯、门窗、装饰构件的对称布置：绘制一个楼梯、门或装饰构件，通过镜像就能快速实现两侧对称的布置。

l 节点大样：复杂的对称节点，可以先绘制一半，然后镜像，大大减少建模和绘图时间。

结构工程中的构件复制与优化

l 框架结构的对称布置：在对称的框架结构中，布置柱子、梁时，只需绘制一侧，然后镜像生成另一侧。

l 基础和楼板的对称分布：对称的基础板或楼板，通过镜像快速实现。

l 钢结构连接节点：对于重复出现的对称连接节点，镜像功能可以快速复制，节省大量重复劳动。

机械制造中的模具与零件对称设计

l 零件的轴对称设计：很多零件（如轴类、盘类）都具有轴对称性，只绘制一半，然后镜像成型，效率极高。

l 模具的型腔与型芯设计：在设计模具时，如果模具是成型的，可以利用镜像复制型腔或型芯。

l 复杂曲面的对称复制：即使是复杂曲面，只要能定义出镜像轴，镜像功能同样适用。

市政管网中的管线镜像与布局调整

l 道路两侧的管线对称布置：在道路设计中，给水、排水、燃气等管线常常是两侧对称布置的，镜像功能能快速完成。

l 地下管线交叉点的镜像复制：某些标准的地下管线交叉节点，可以用镜像复制，简化管网布局。

室内设计中的空间对称布局

l 家具的对称摆放：镜像沙发、茶几、床头柜等，实现空间的对称美感。

l 隔墙和柱子的镜像复制：绘制一侧的隔墙或装饰柱，快速镜像到另一侧。

l 灯具和装饰品的对称分布：吊灯、壁灯、装饰画等都可以通过镜像快速布置。

【CAD快速看图】软件的“镜像”优势：速度与便捷的双重奏

前面我们聊了镜像功能的普遍用途，但为何要特别强调CAD快速看图软件中的镜像呢？因为它们将“镜像”这个强大的工具，以一种前所未有的便利性带给了我们！

闪电般的打开速度，无需漫长等待

还在为打开复杂的CAD图纸而烦恼吗？使用【CAD快速看图】软件，能够以极快的速度打开DWG、DXF等格式文件。这意味着你在需要进行镜像操作时，几乎无需等待，直接进入工作状态。这对于需要频繁查看和修改图纸的工程项目来说，节省的是实实在在的时间成本。

直观的镜像预览，所见即所得

传统的CAD软件，在执行镜像命令时，往往需要多次确认，预览效果也不是那么直观。而优质的CAD快速看图软件，在选择镜像轴后，会即时预览镜像后的效果。你可以清楚地看到镜像后的对象会出现在哪里，是否符合预期，避免了误操作。

一键式操作，学习成本趋近于零

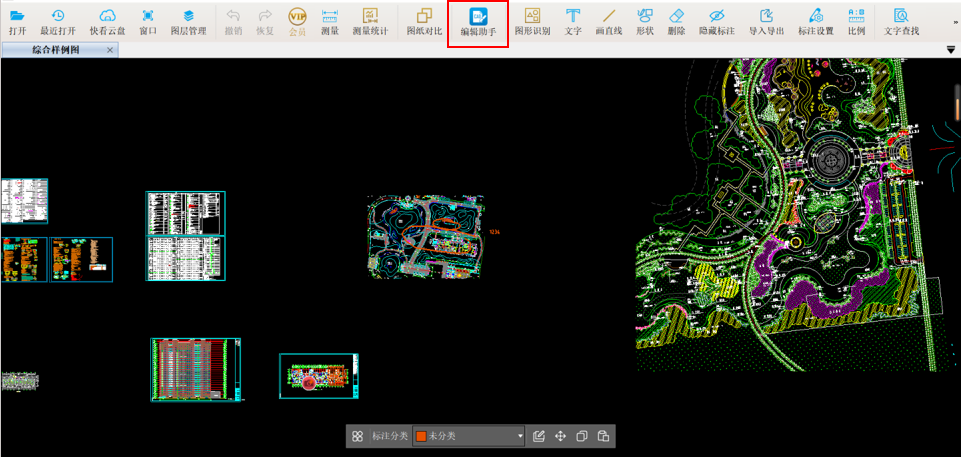

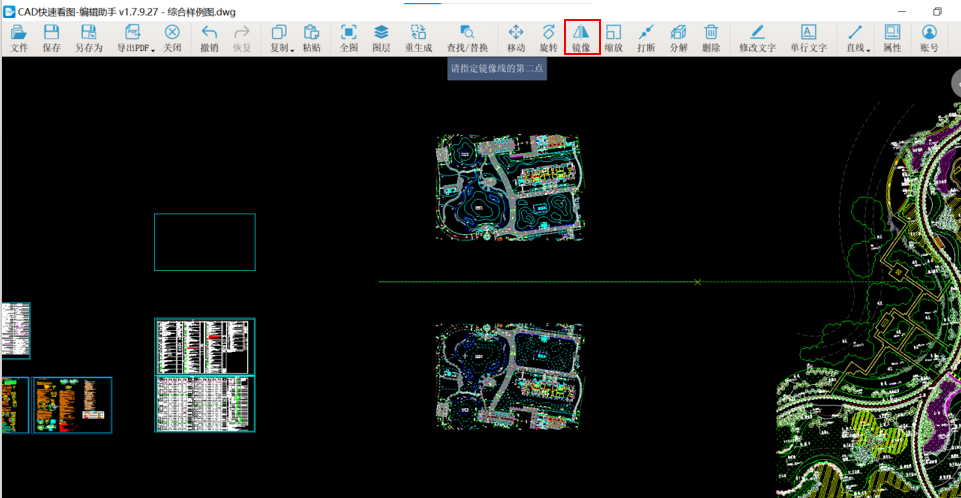

你不需要成为CAD专家，也能轻松掌握镜像功能。【CAD快速看图】提供简洁的工具栏和用户界面，镜像命令只需要切换至【编辑助手】就能在上方工具栏中找到镜像功能；点击“镜像”图标，选中对象，再在图纸上确定镜像轴，就完成了！这种“所见即所得，一键即可用”的体验，极大地降低了软件的使用门槛，让每一位工程技术人员都能快速上手。
