现场检查、施工，实用技巧汇总（一）

不论是造价朋友还是施工朋友，我们在现场开展检查、施工、材料准备等工作时一定离不开基于图纸的操作。

以下几个问题，你会怎么解决？

现场检查：

1、如何快速定位检查点

2、现场问题、隐蔽工程如何精准定位+拍照留痕

现场施工：

1、尺寸测量不对，图纸有比例问题

2、现场坐标如何快速测量

一、准备工作

CAD快速看图有多种下载方式，您可以通过官网下载纯净绿色安全的CAD快速看图，点击此链接即可一键直达！快人一步!

更新提示

安卓手机版也新增了长度和坐标的自动切换单位为米，以及长度/面积/坐标的精度设置（0.001），需要的小伙伴快更新吧~

二、具体操作

现场检查

问题1：快速定位检查点

解法1：CAD快速看图-文字查找

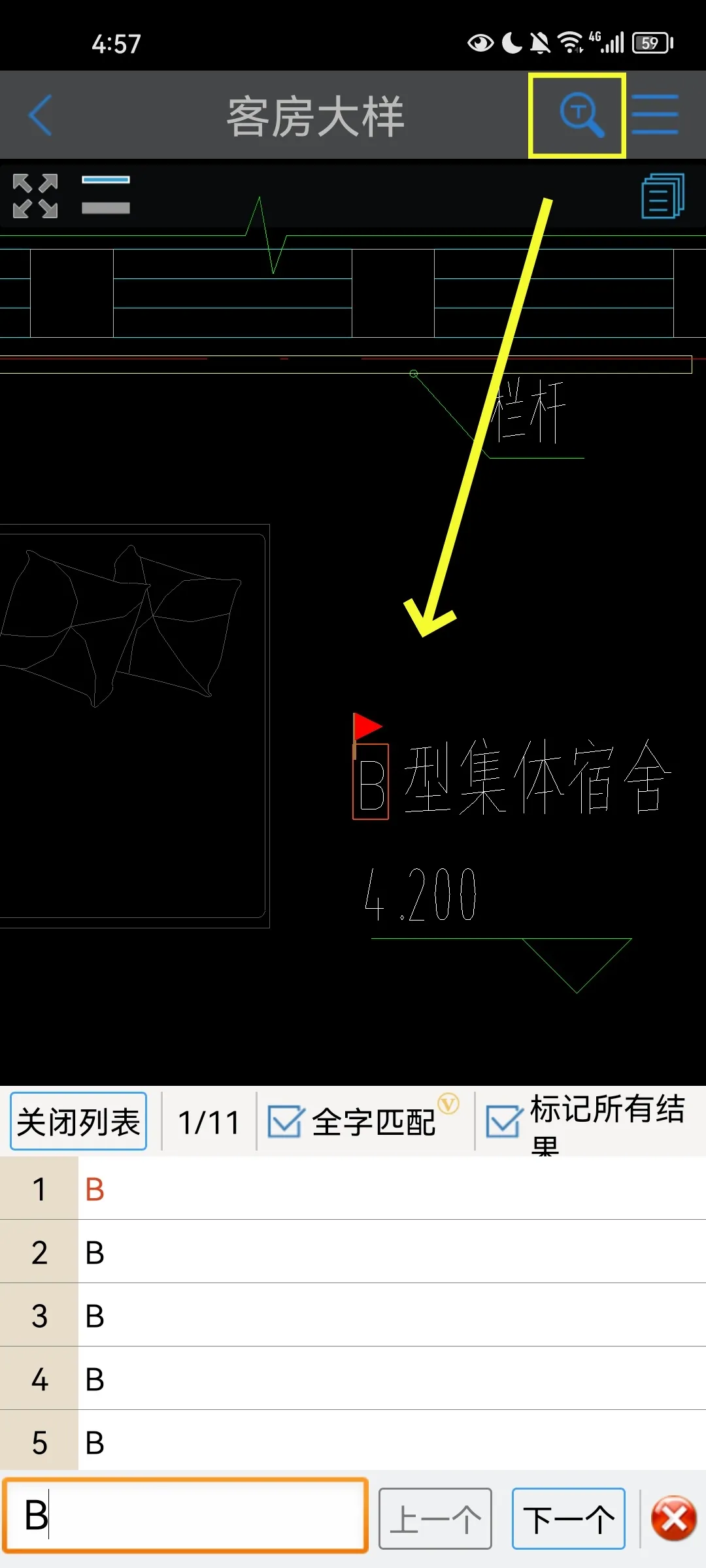

操作：用CAD快速看图打开图纸，右上角文字查找功能，输入关键词，点击结果列表即可跳转定位

应用示例：客房大样图里有A到H共8种户型，用文字查找搜 “B” 就能快速定位

解法2：CAD快速看图-视点

操作：1.在使用CAD快速看图提前熟悉图纸的过程中，一边看图，一边把当前区域设置成不同的“视点”，例如A区，B区

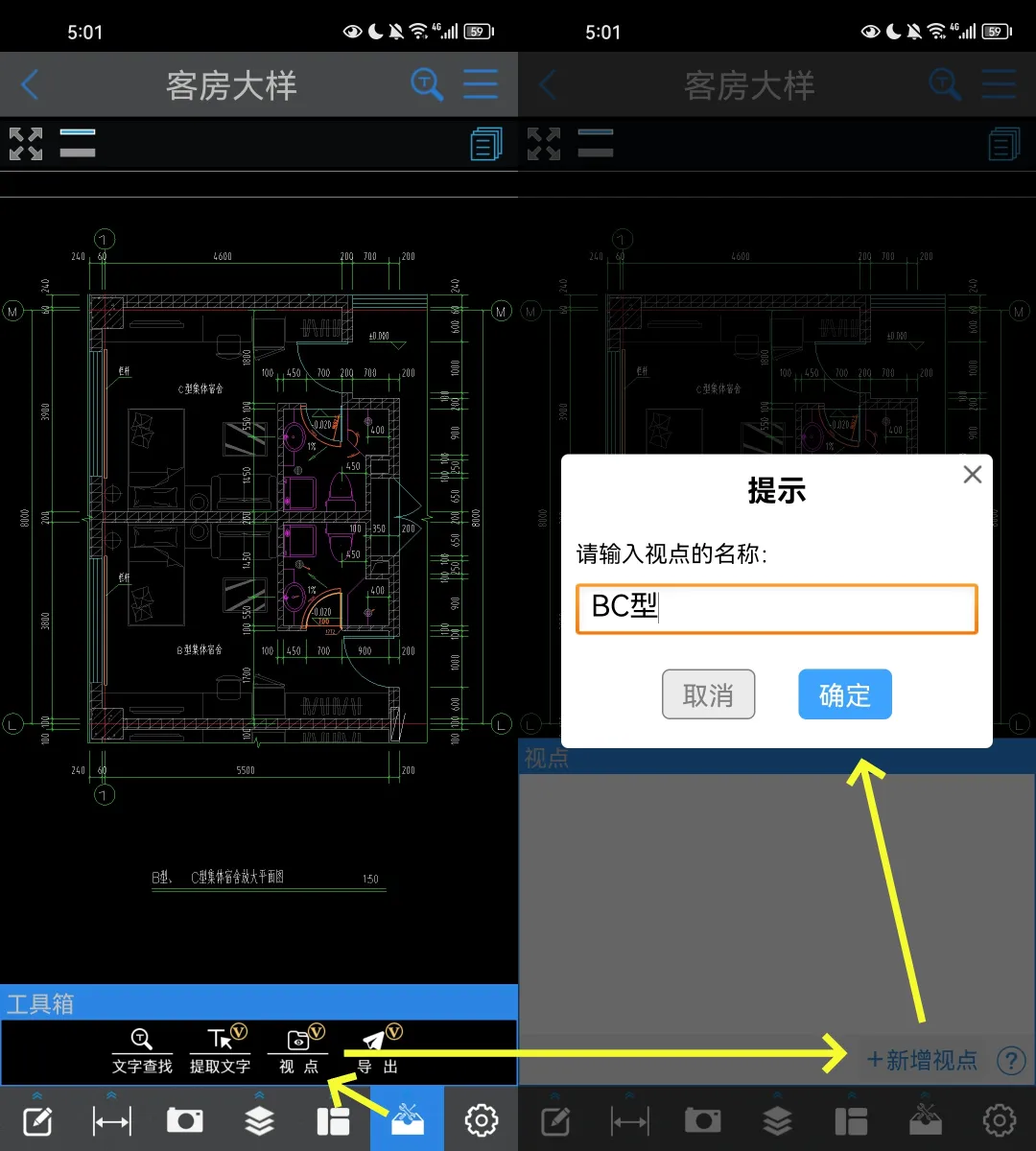

应用示例：上一个例子中，客房大样图里B户型也有好几个，我们要看特定的“B、C型集体宿舍”，就把图纸调整到这个位置，新建视点

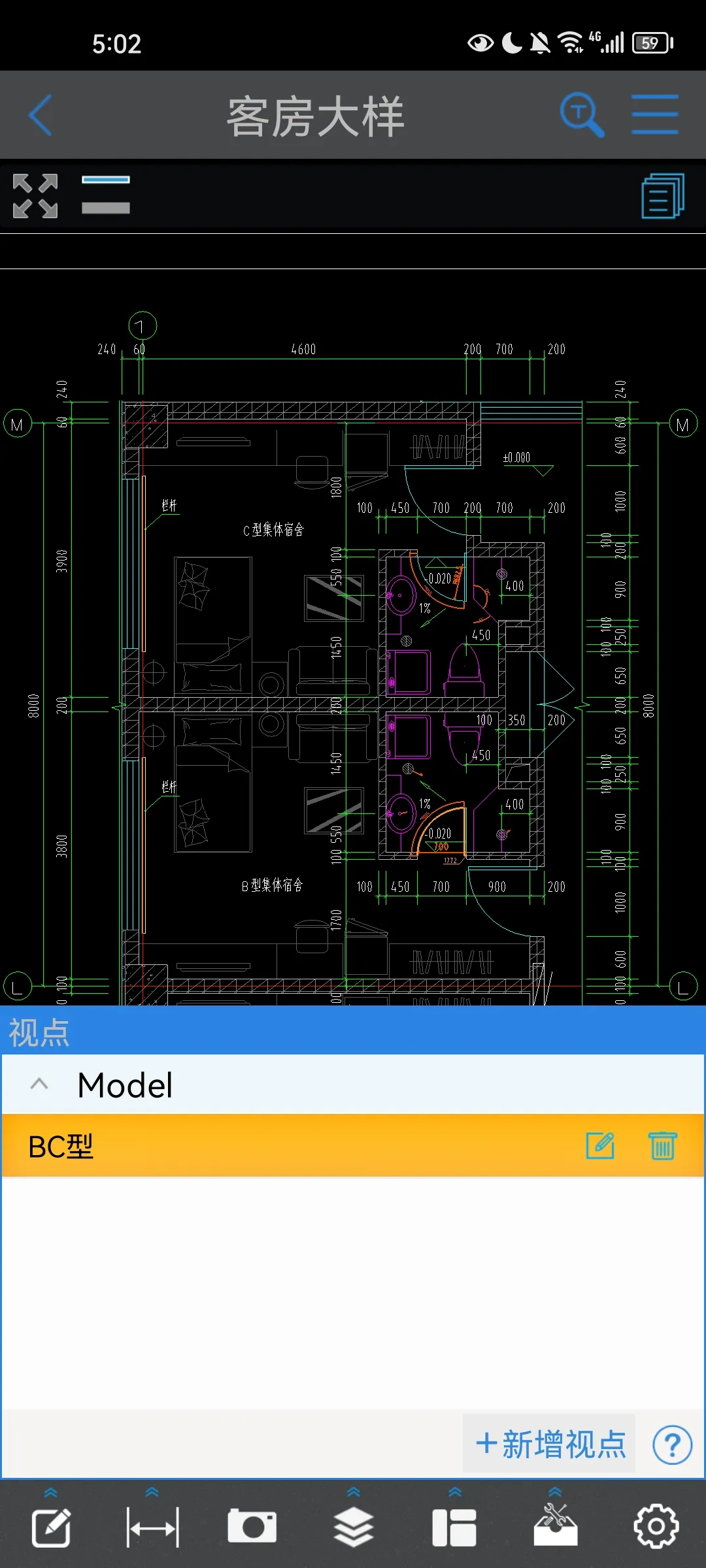

2.下次查看时，点击保存的视点“BC型”，就能直接跳转

问题2：

现场问题、隐蔽工程，如何拍照留痕

解法：CAD快速看图-照片标注+水印模板

操作：1.CAD快速看图打开图纸，选择底部【照片】功能

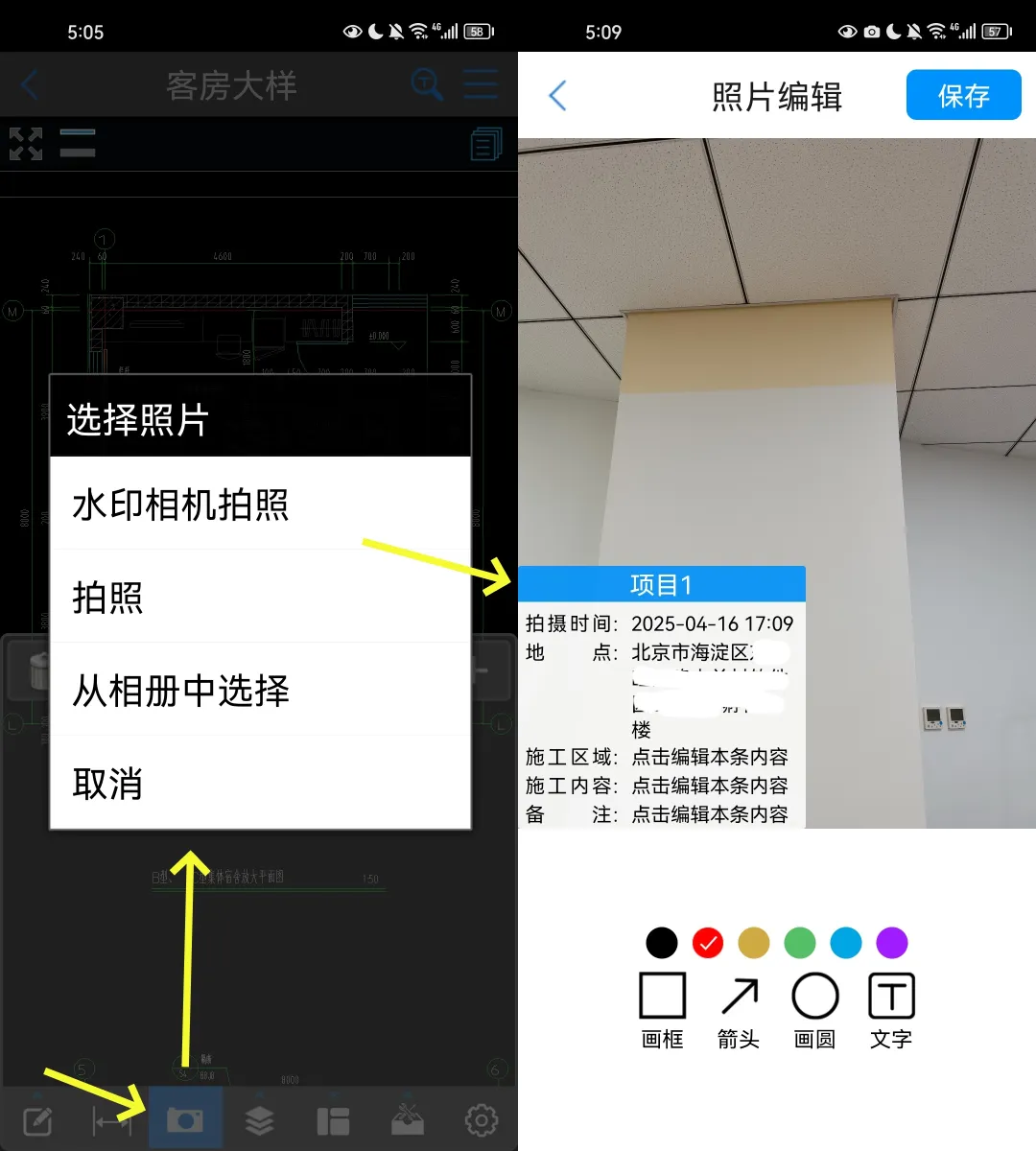

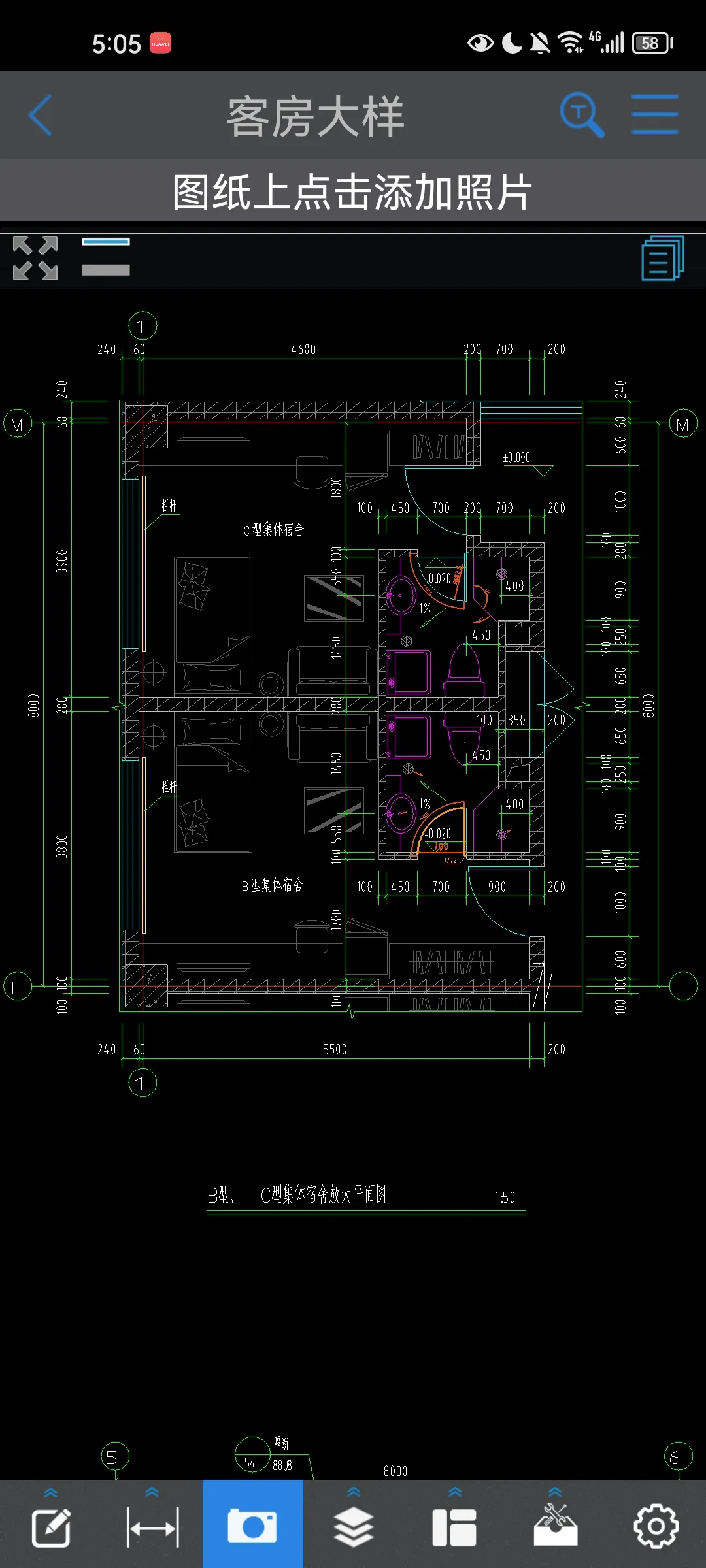

2.在图纸和现场对应的位置点一下，选择“水印相机拍照”，软件会自动标注时间、地点等信息

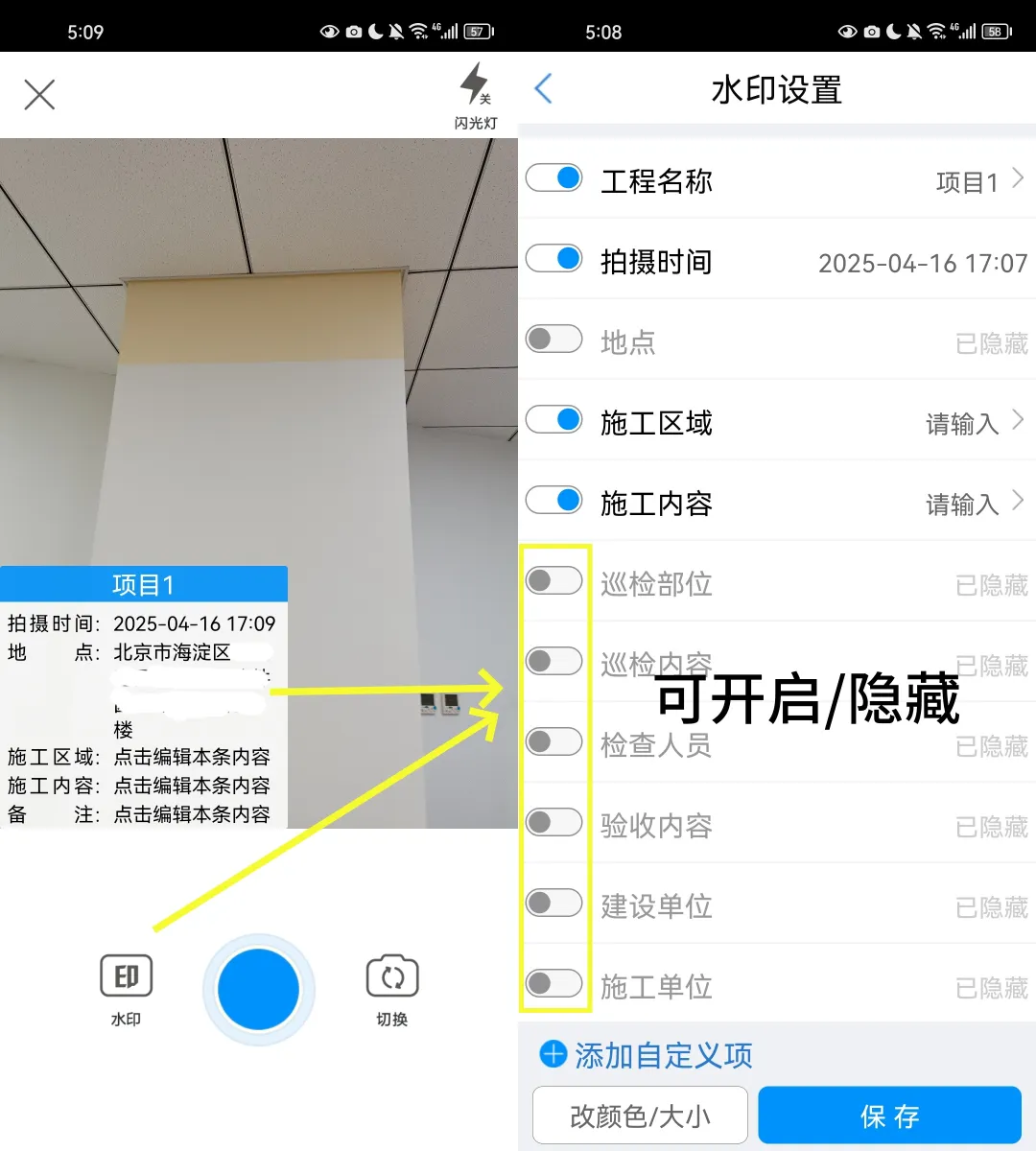

小技巧：1.如果有固定的施工区域、人员名称等信息，建议设置水印模板，每次添加照片时直接套用模板

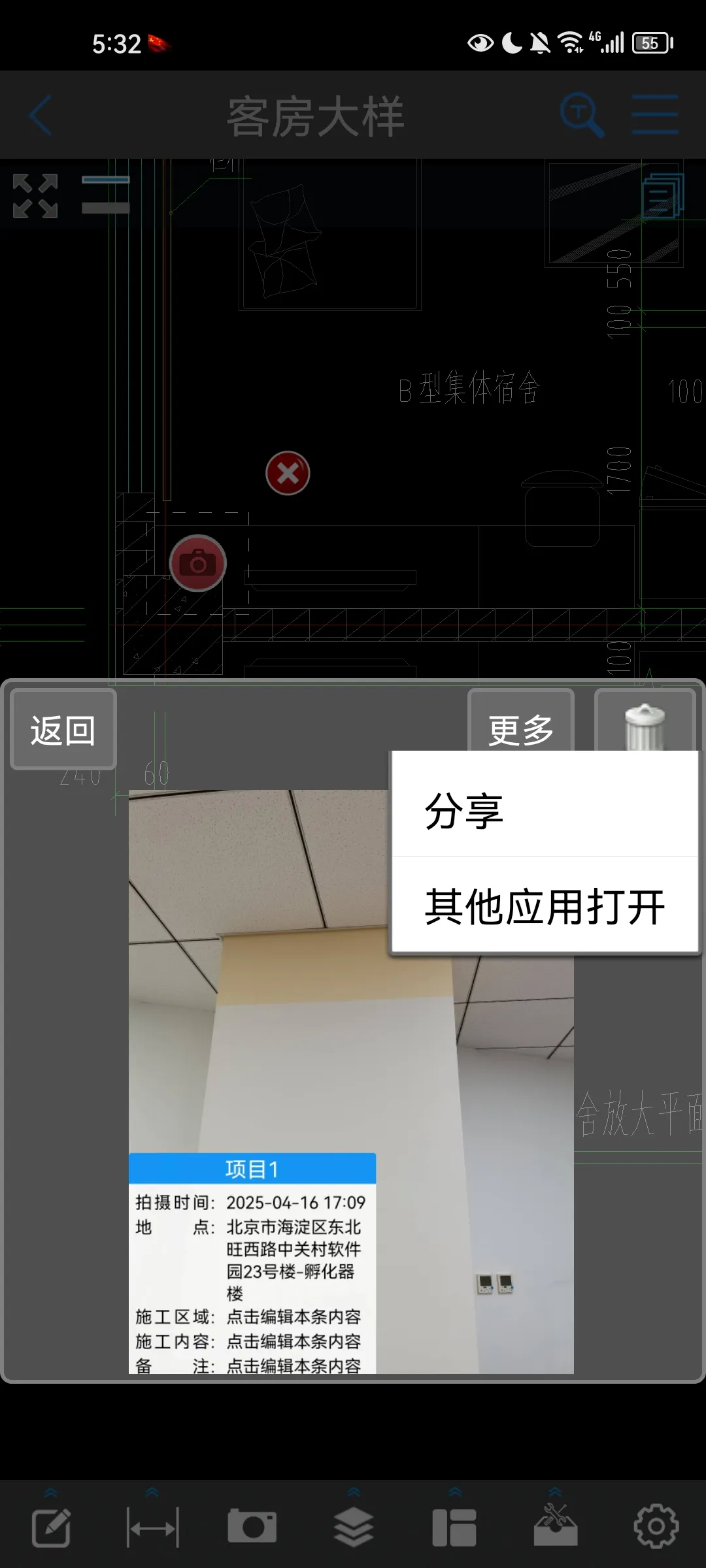

2.照片可随时点照相机图标进去查看、增加、分享

现场施工

问题1：

尺寸测量不对，图纸有比例问题

解法：CAD快速看图-比例

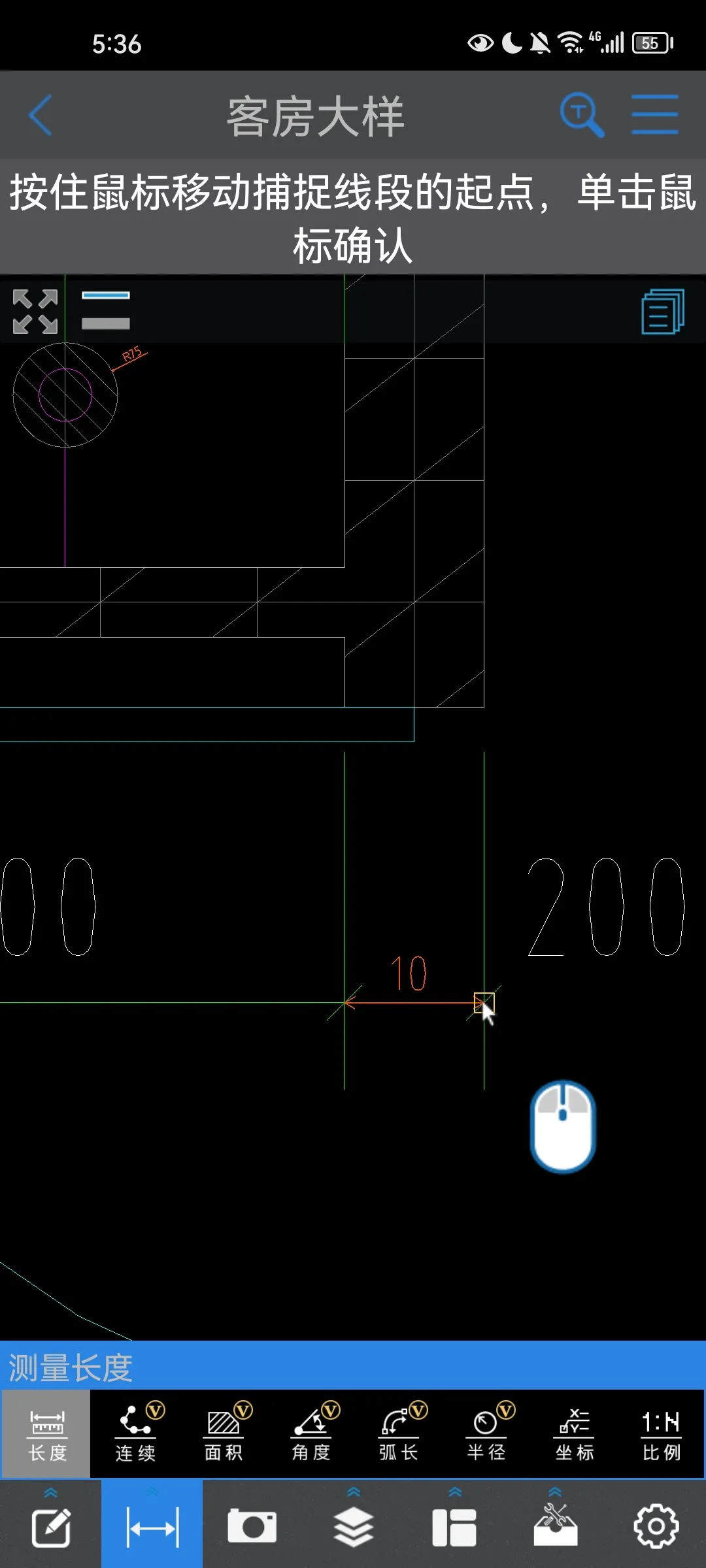

1.用CAD快速看图先测量一段图纸上给好尺寸的线段（如下图长度为200的线段），确认数值是否一致，不一致（长为200测出来是长为10）一般是有比例问题

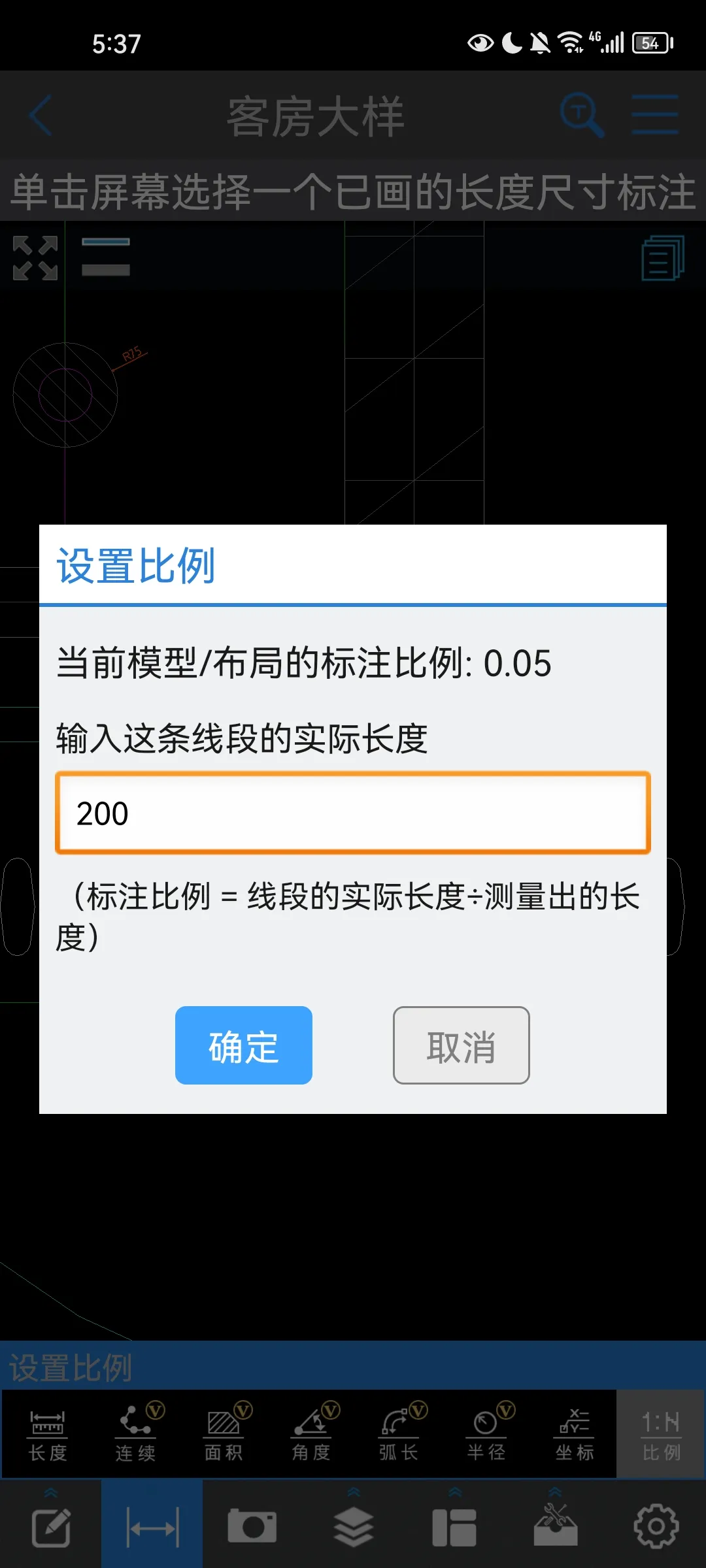

2.底部工具栏选择【比例】，选中刚刚测量的数据10，输入正确的长度数值200，软件就会自动调整好整个图纸的比例

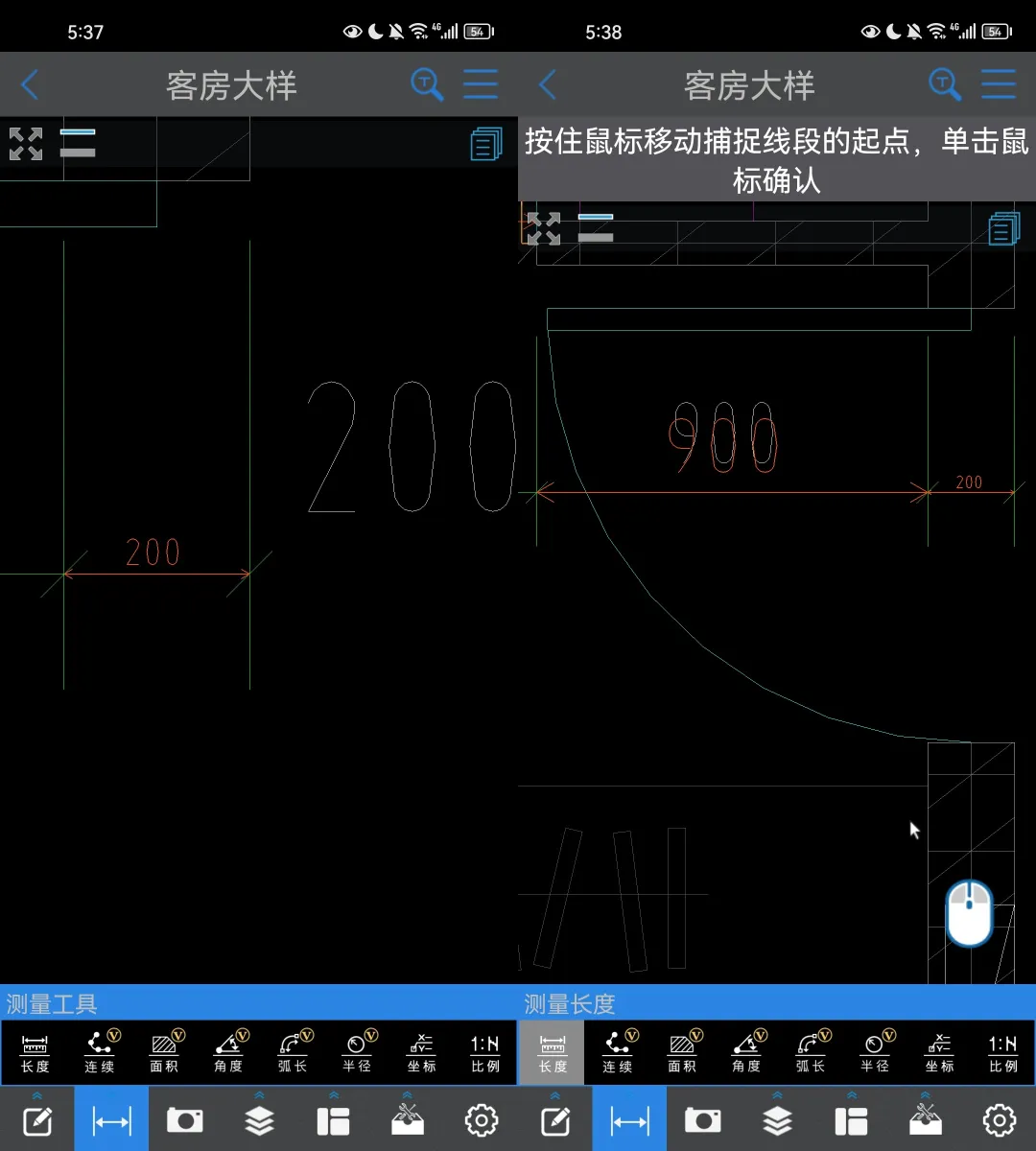

3.测量其他给好尺寸的位置，确定比例无误，就可以测量更多未知区域的长度和面积啦

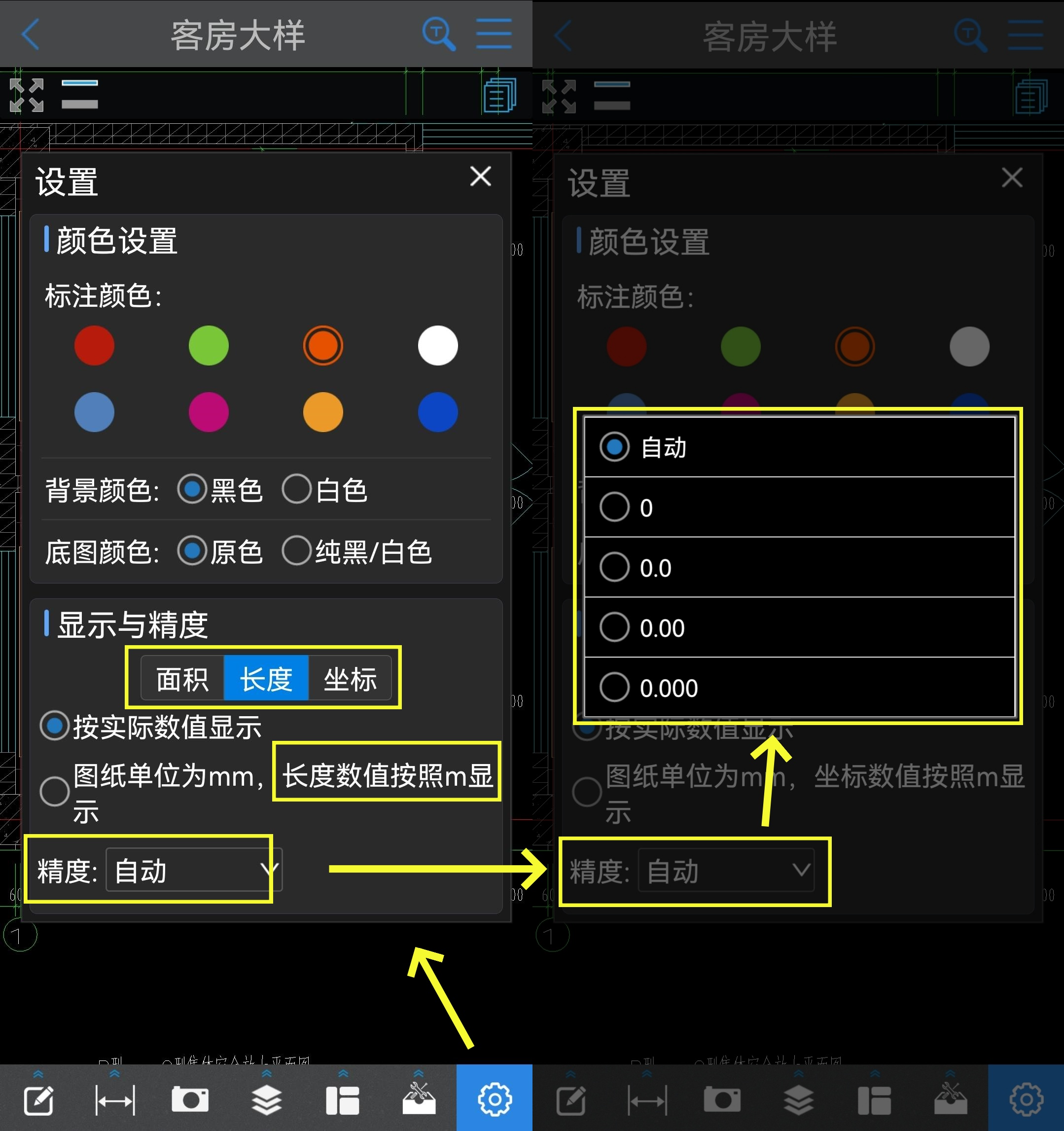

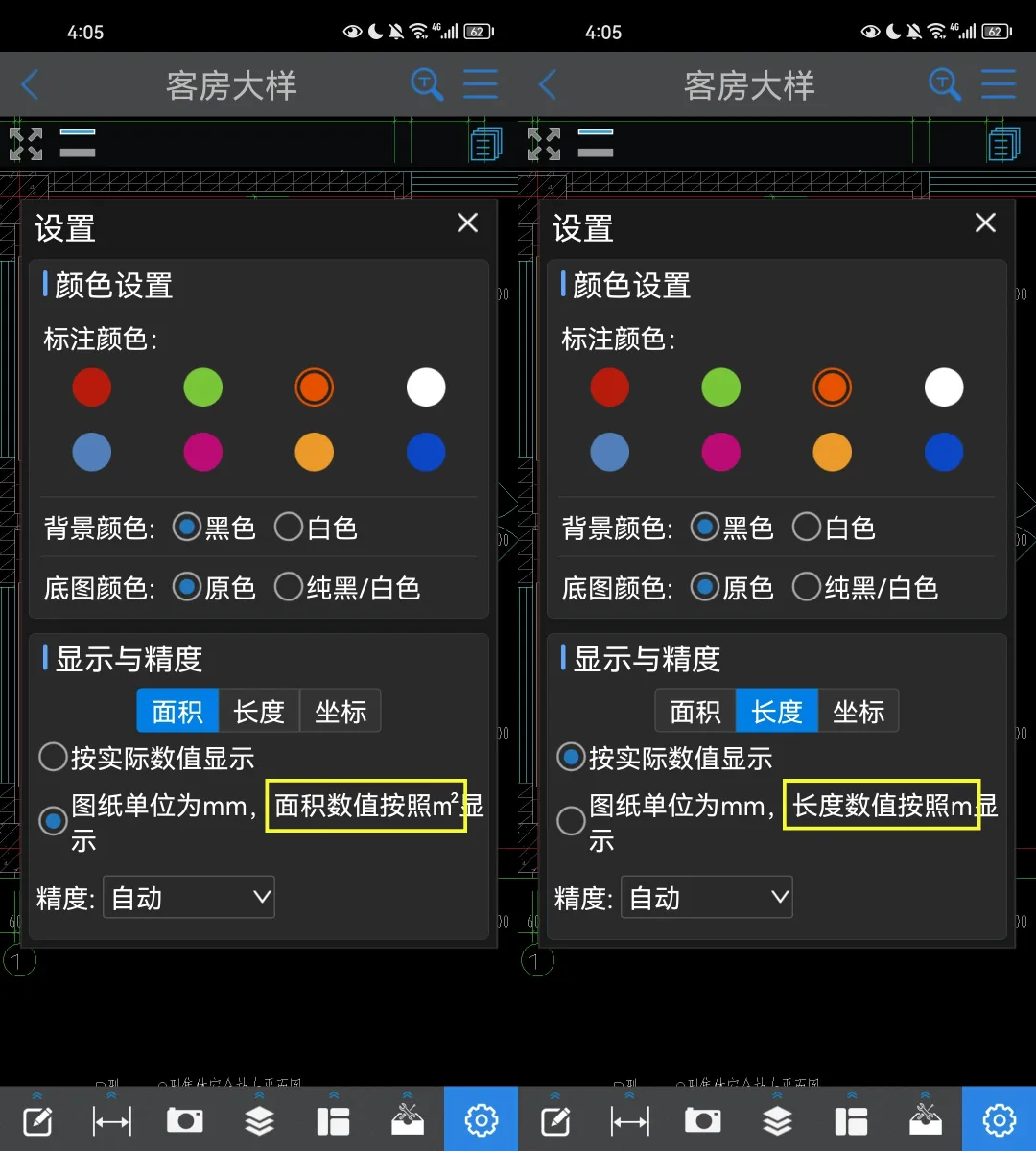

小技巧：CAD图纸中长度单位一般是毫米，面积就是平方毫米，在CAD快速看图中通过单位和精度设置，让软件自动切换单位为米和平米，省去手动换算的繁琐和误差

问题2：

现场放样，图纸坐标快速获取

解法：CAD快速看图-坐标

操作：1.用CAD快速看图底部的测量工具栏，其中有【坐标】功能

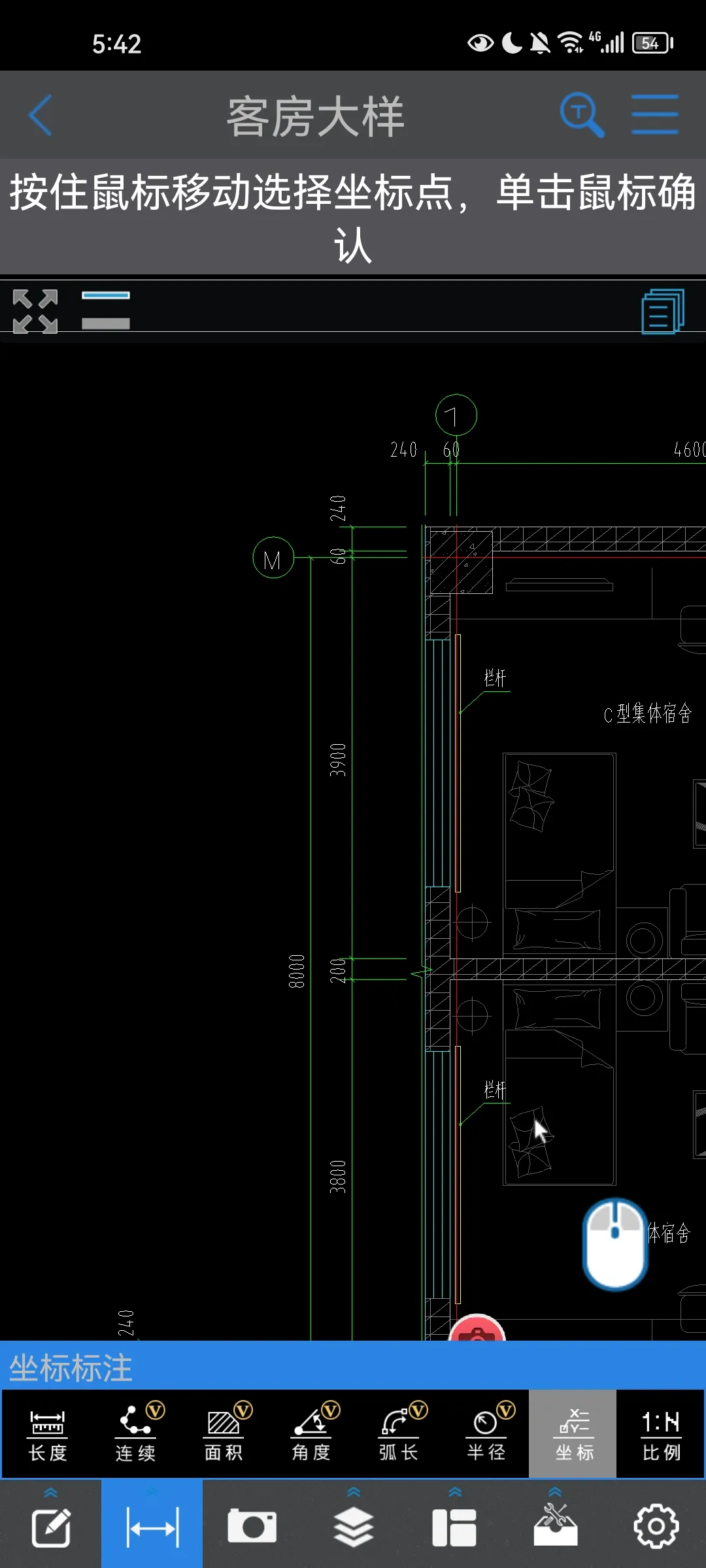

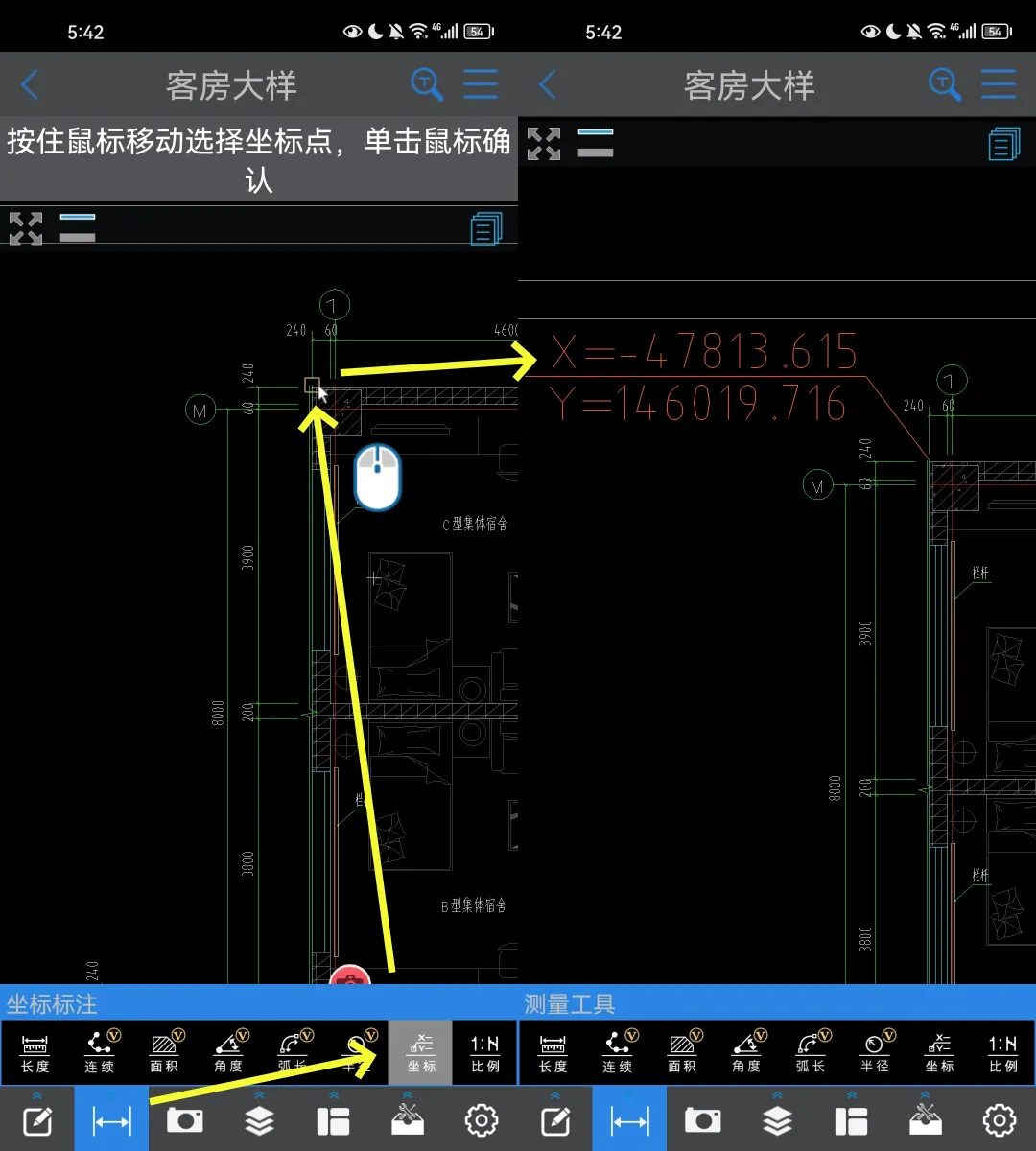

2.选中想要获取坐标的点位，这里可以手指点击，也可以用软件右下角的“虚拟鼠标”

3.测得坐标值

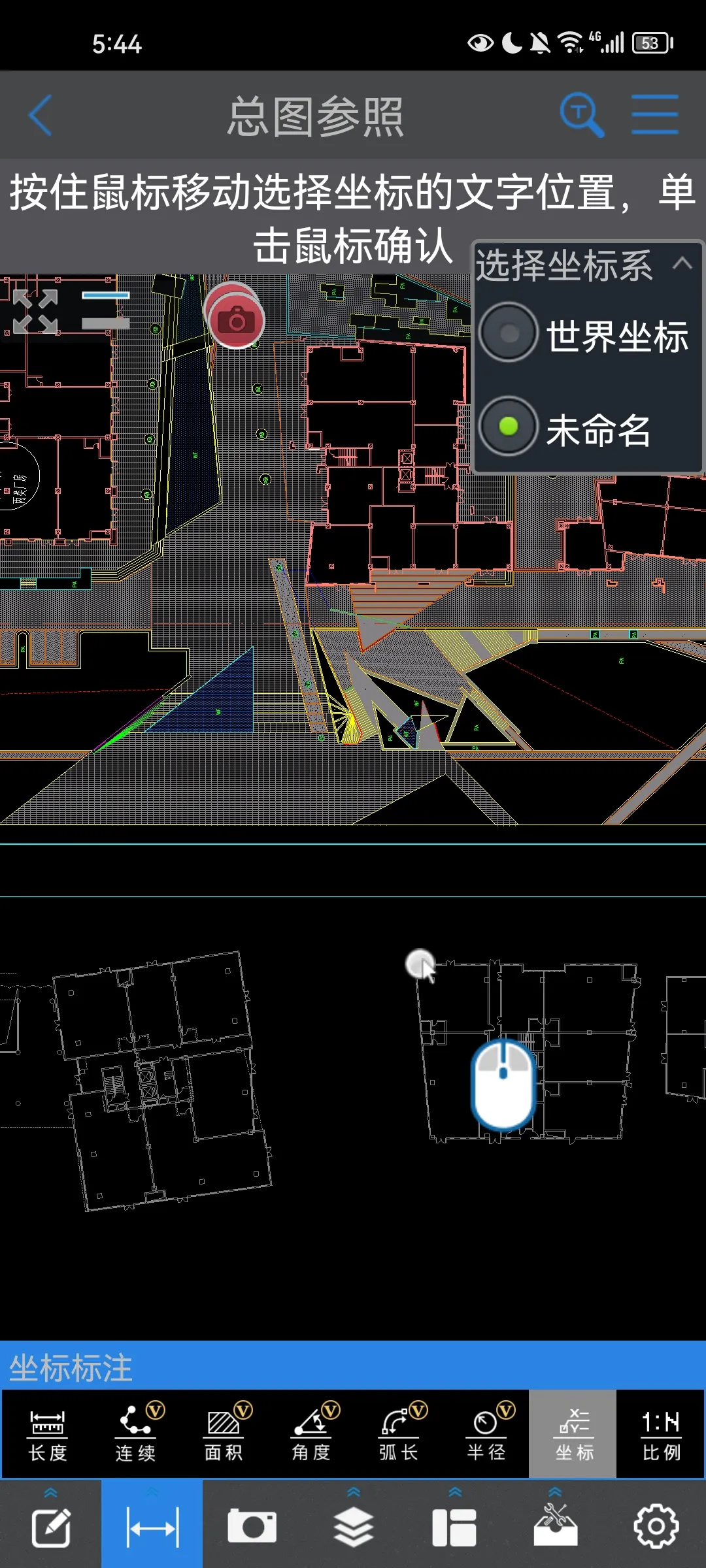

注意：如果图纸在绘制时设置了多个坐标系，在测量第一个点时会弹出坐标系选项，选择不同的坐标系，会测量出不同的坐标值，可根据自己的需要切换
