【PDF快速看图】面积扣减与增加控制点

在测量面积时有没有遇到这样的情况？

-想要扣除楼板中的天井的面积

-想要扣除房间中的柱子的面积

-测量立面面积时想要扣除墙面上的门窗的面积

……

做完面积测量后，发现局部地方有轻微误差，希望手动调整

本次更新增强了面积测量功能，面积扣减和增加控制点功能可以很好地解决这样的问题。

一、 准备工作

请更新版本到v4.4.2.53

下载地址：https://pdf.everdrawing.com/（官方网址）

各大应用市场也均可以下载。

二、 【面积扣减】操作方法

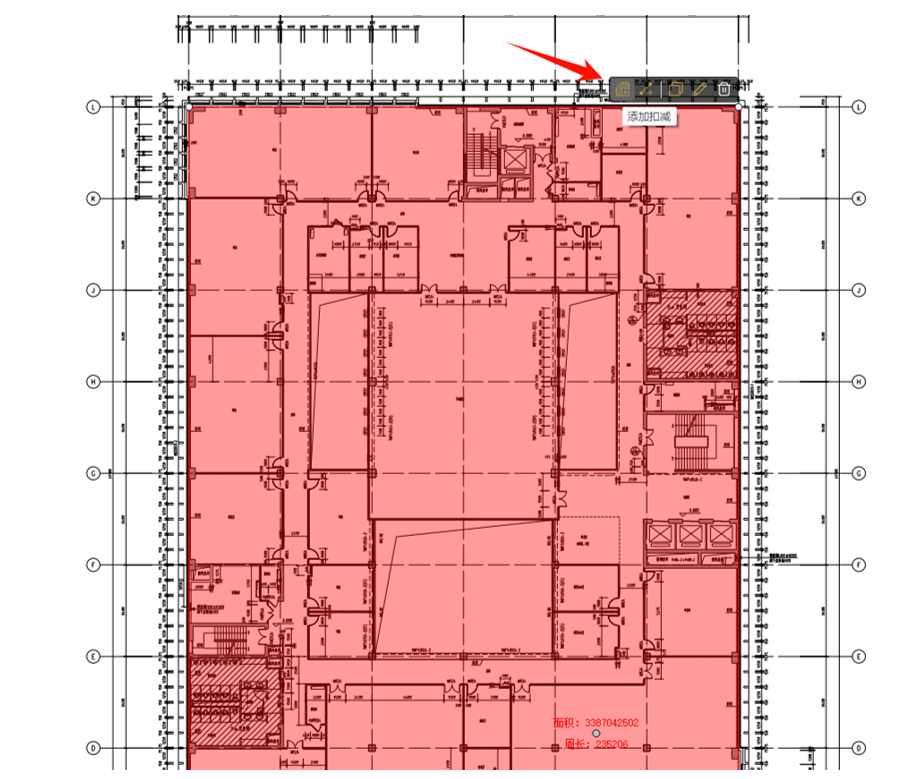

1. 选择需要扣减的面积标注，右上角第一个图标是面积扣减

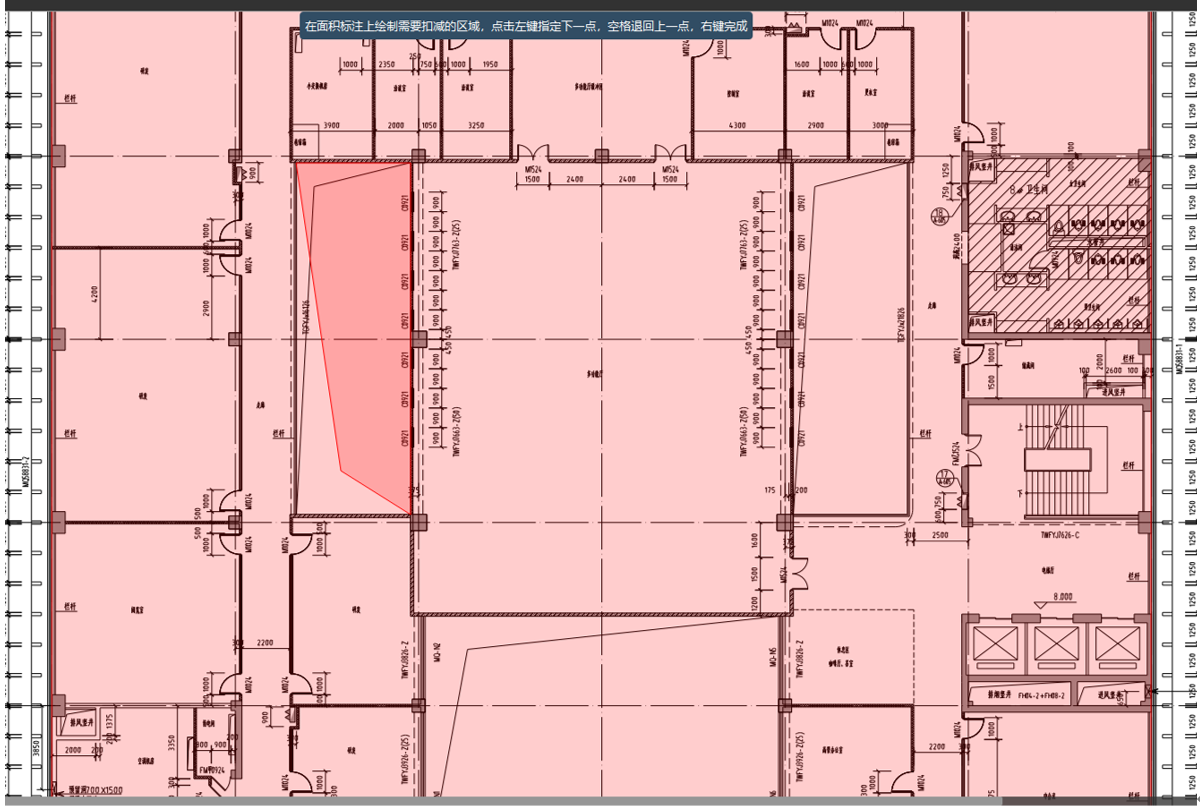

2、 绘制扣减部分

扣减部分支持异形，所以绘制扣减的操作和异形面积测量是一样的，依次点击确定扣减边界角点。

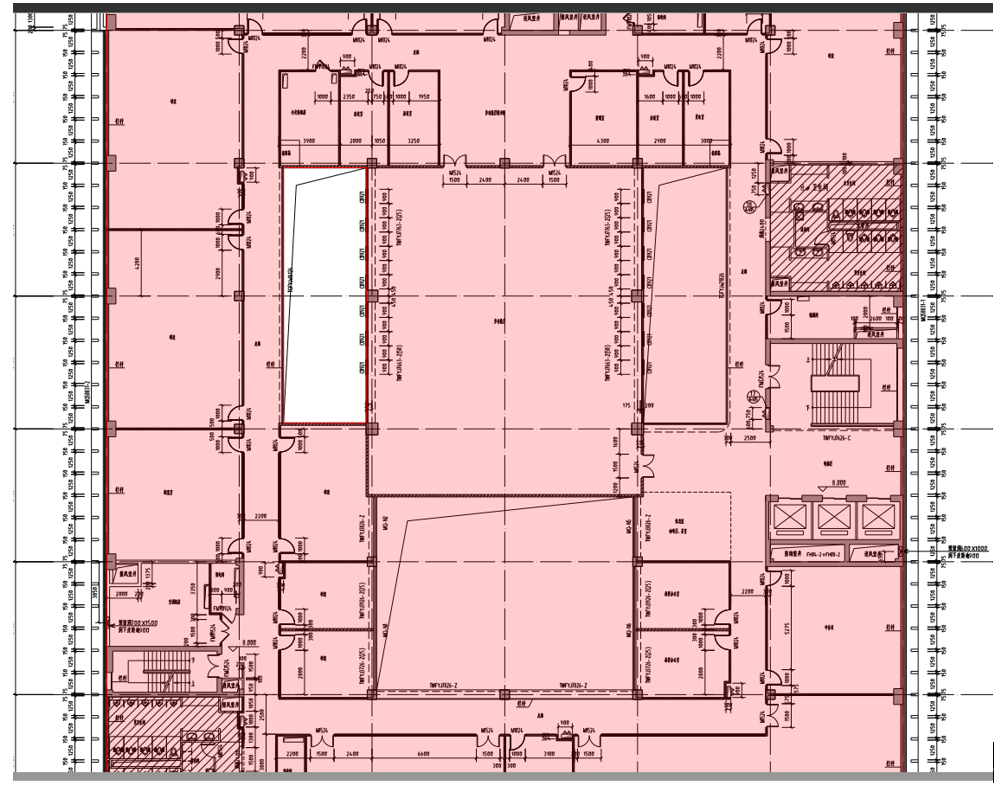

3、扣减完成，可以看到面积已经发生了变化。

注意：测量的周长是外边缘的周长，所以扣减部分在内部时，周长不会发生变化

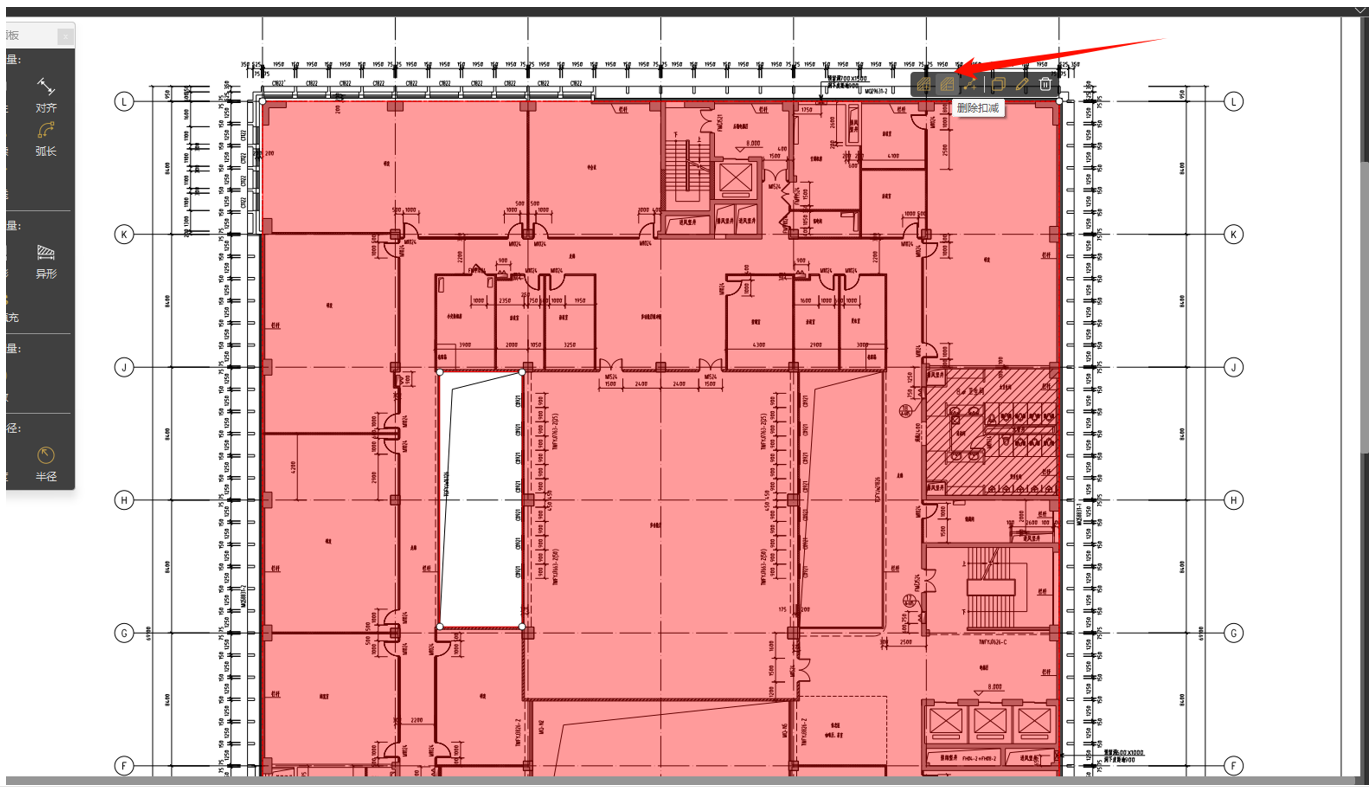

4..删除扣减部分，点击“删除扣减”，选择扣减部分即可删除。

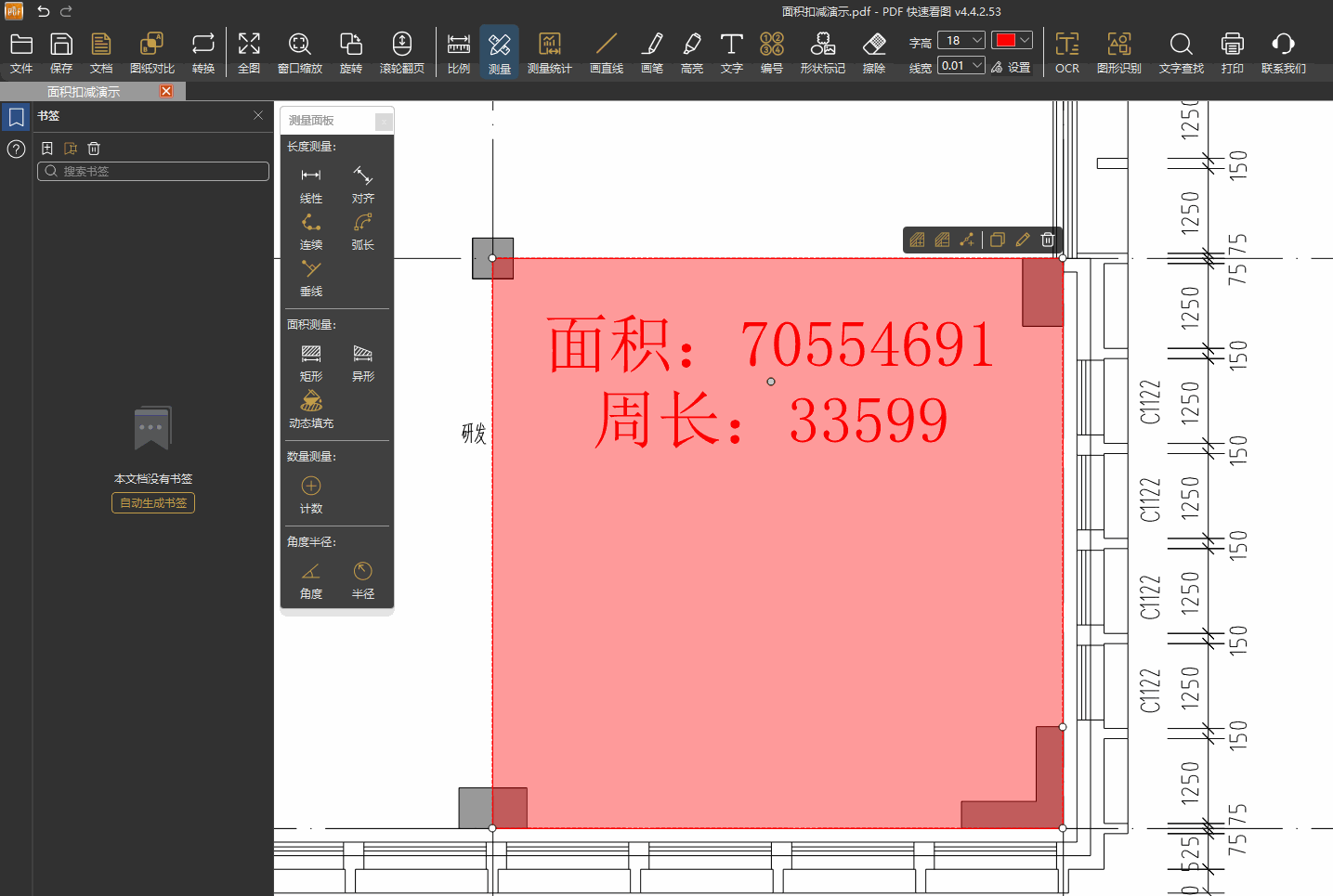

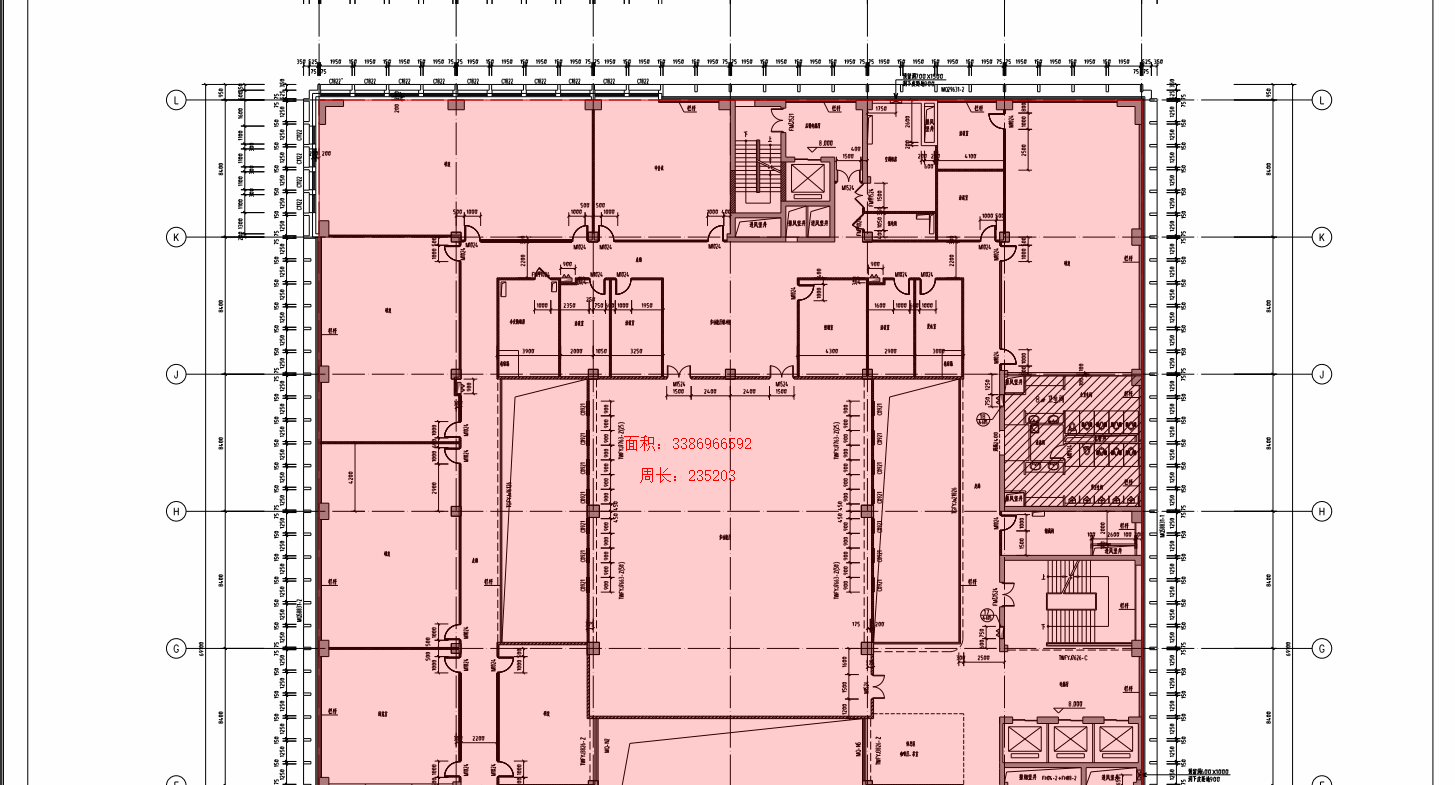

教程动图GIF：

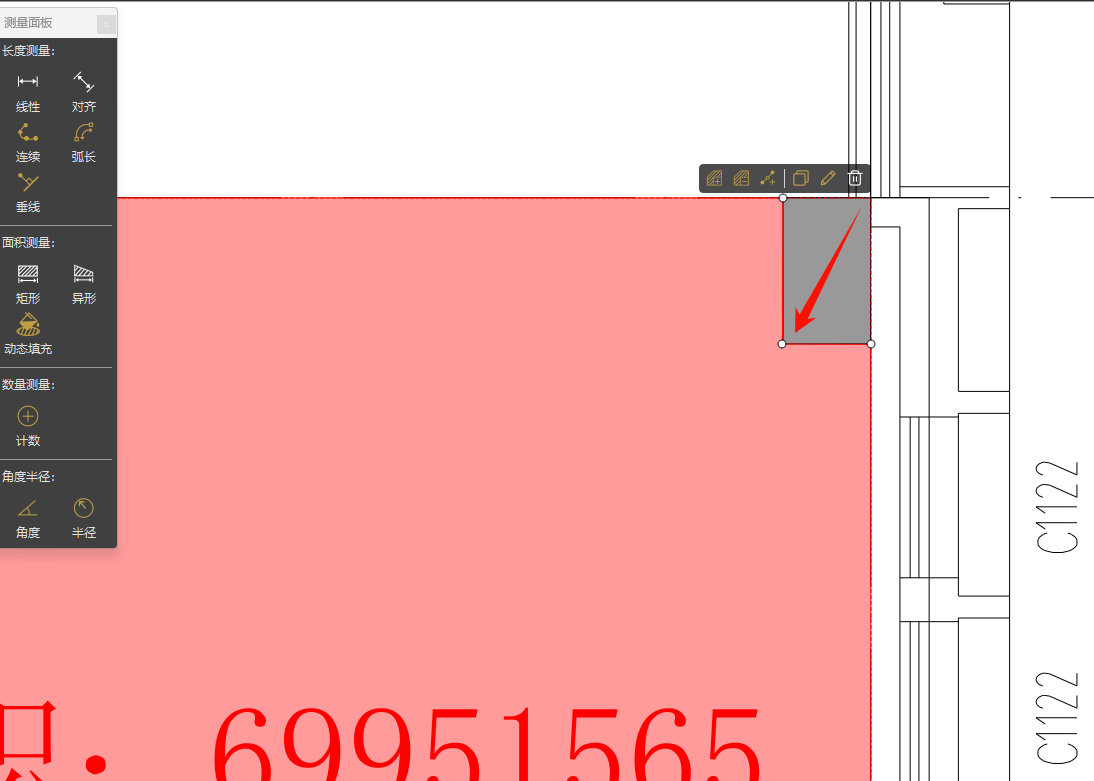

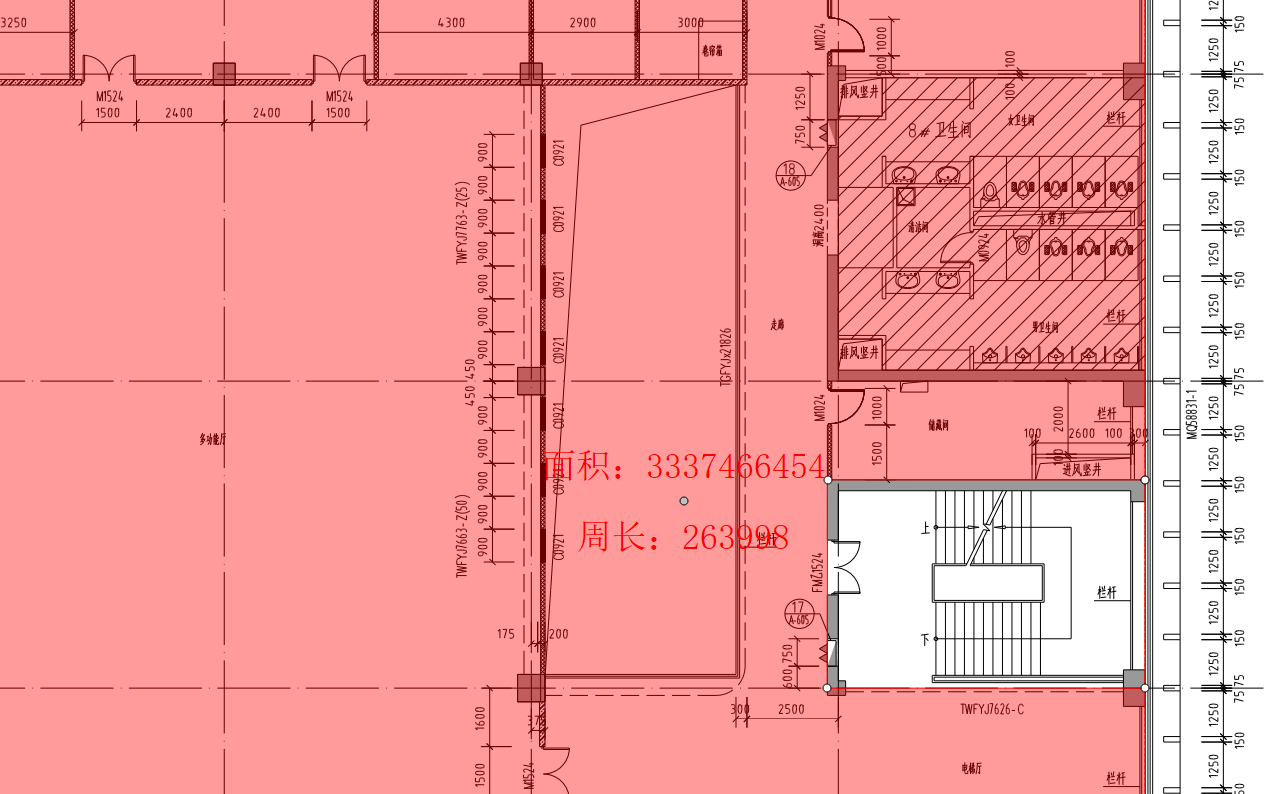

除了在内部扣减，程序也支持在边界上扣减的情况。扣减后面积和周长都会发生变化。

注意：如果扣减部分和外边界相交了，那么无法再进行扣减删除，因为扣减后已经变成了外边界线。

三、【增加控制点】操作方法

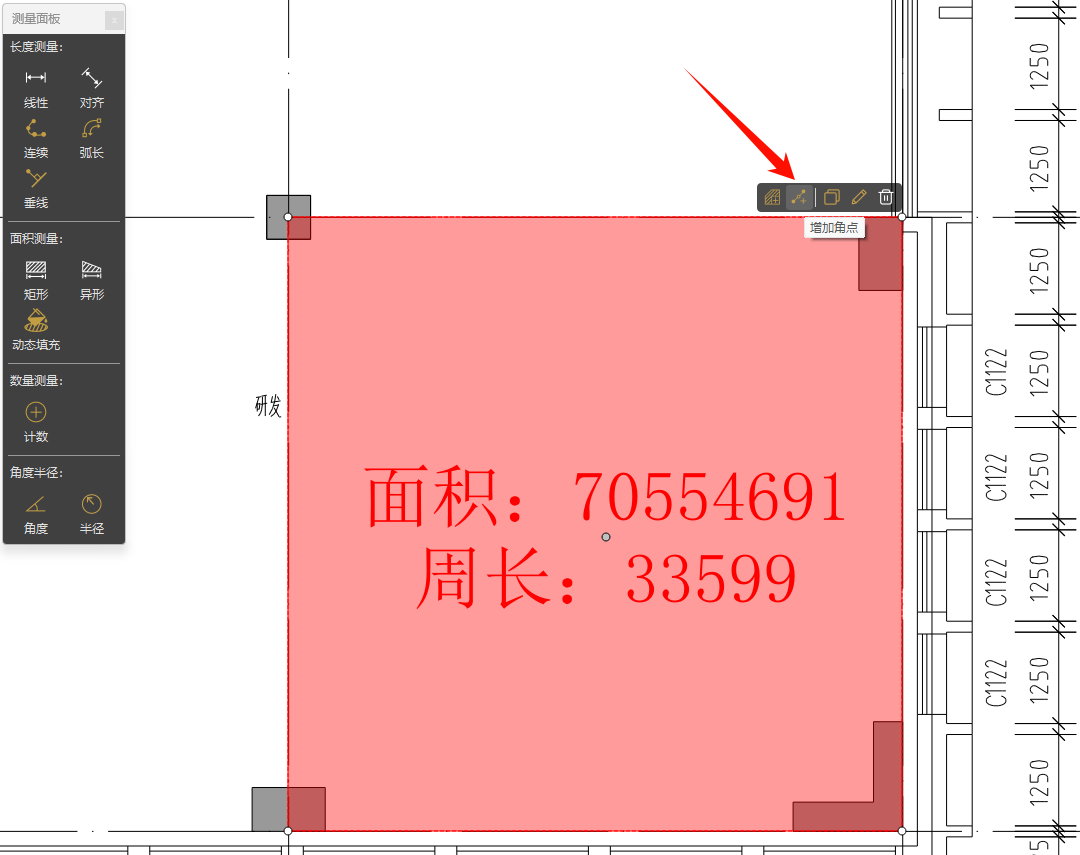

1、 选中面积测量，点击“增加角点”

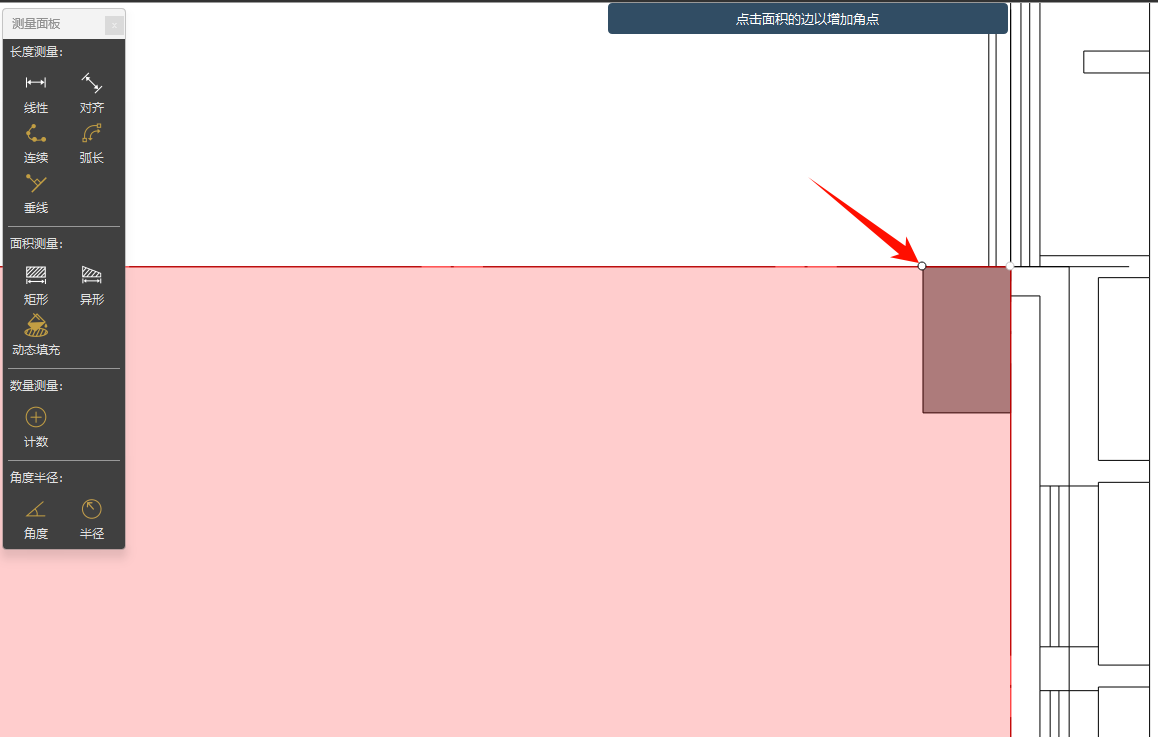

2、在面积边缘线或扣减边缘线上增加角点

3、 拖动角点到合适位置即可

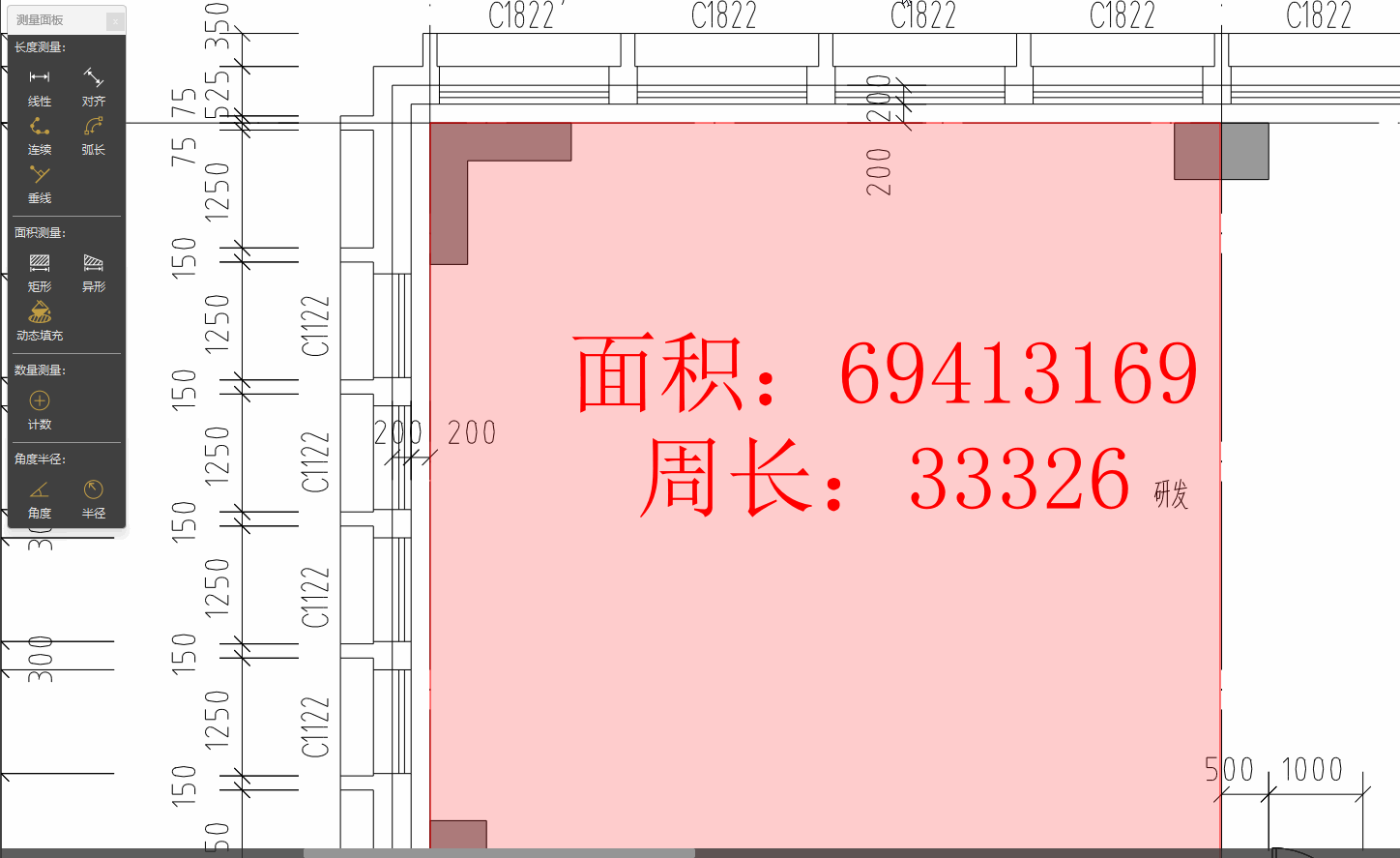

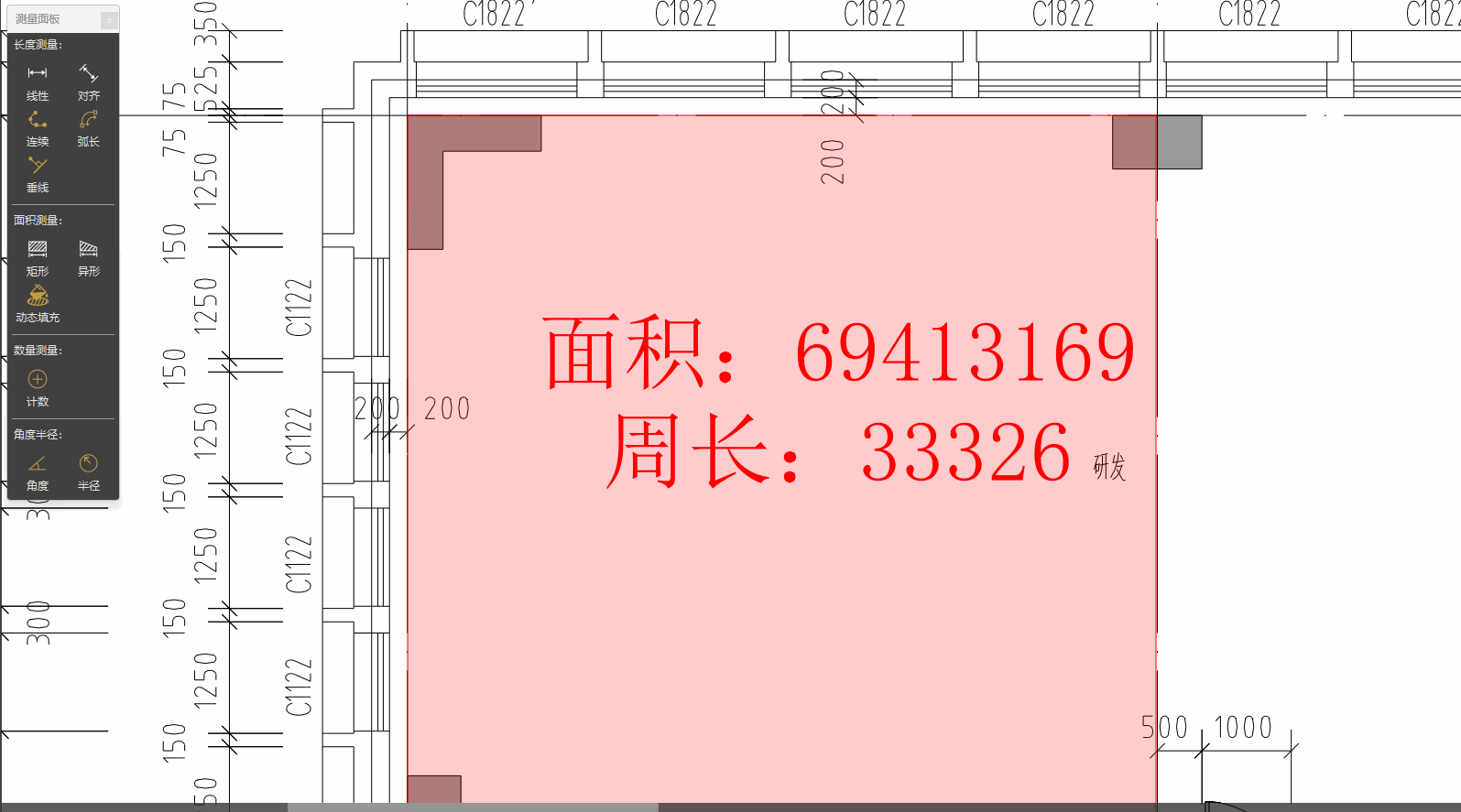

教程动图GIF：

【特别说明】

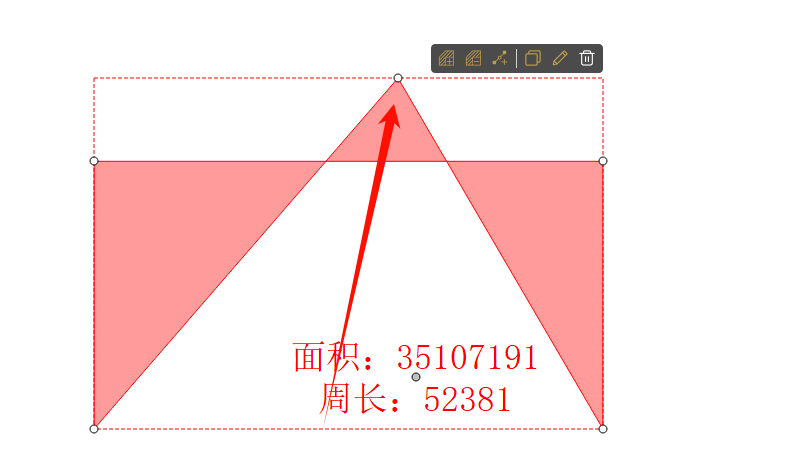

①   面积边缘线不要相交，如下图所示，此时计算的面积和周长无意义！

②   面积扣减和增加控制点都可以调整外边界线。当形状复杂时，推荐采用面积扣减方式。
