699770㎡医院项目如何利用CAD快速看图高效计算工程量！

作者：苟俸铭 重庆赛迪工程咨询有限公司

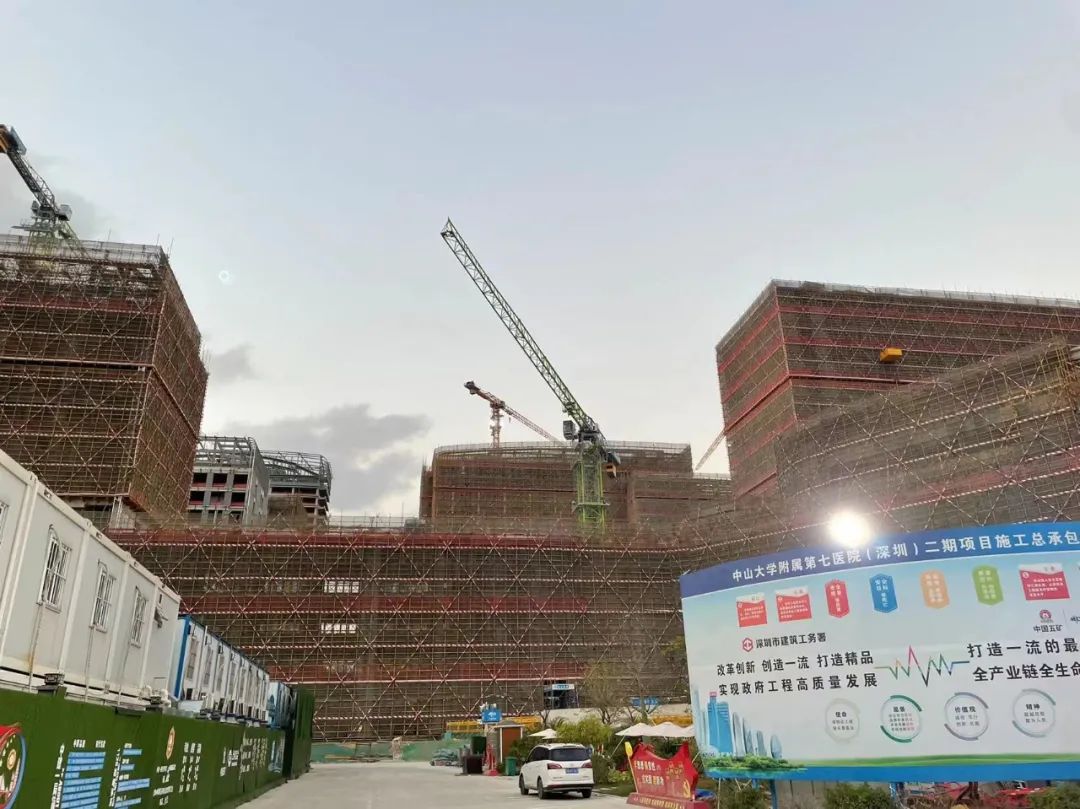

一、工程项目概况

1、项目名称：中山大学附属第七医院（深圳）二期项目

2、建设地点：广东省深圳市光明区

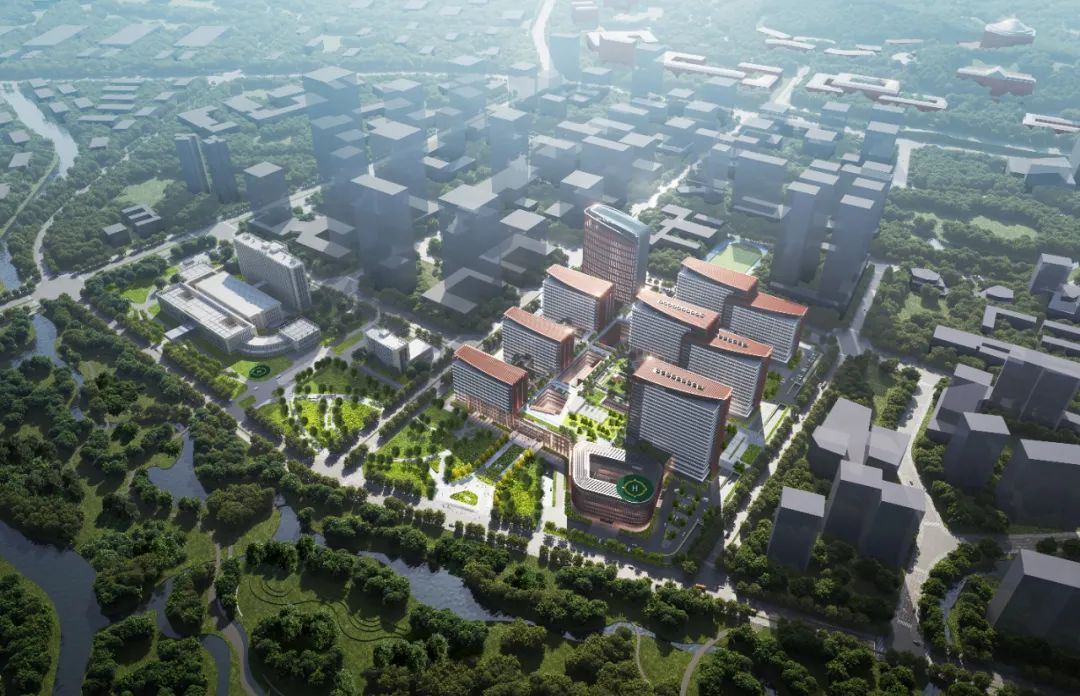

3、工程概况：  本项目总建筑面积699770㎡，包含地上最高21层和地下3层，其中地上建筑面积： 489770㎡，地下建筑面积： 210000㎡（含人防面积58877.02㎡）； 设计床位3200张，总停车数3840辆； 共分为8栋塔楼建筑、裙楼及室外配套设施，基础形式为桩基，8栋塔楼建筑分别是急诊急救中心、1号分中心住院楼、2号分中心住院楼、3号分中心住院楼、4号分中心住院楼、教学科研行政综合楼、保健中心（南北楼）。 结构形式为框架--剪力墙结构、框架结构、钢结构。 设计使用年限50年，建筑高度最高99.90m。 绿色星级为二星级标准。 涵盖各个专业，如结构、建筑、装饰装修、幕墙、钢结构、给排水、电气、暖通空调、医疗专项、室外绿化景观等。

二、CAD快速看图软件应用

日常工作中使用CAD快速看图高效计算工程量的场景如下：

1、计算装饰装修工程楼地面、墙面、顶棚面积、线条及踢脚线长度时。

2、计算室外铺装、绿化面积时。

3、计算管线长度时。

4、计算门窗面积时。

5、其他需要手工计算工程量的情况。

测量方法如下：

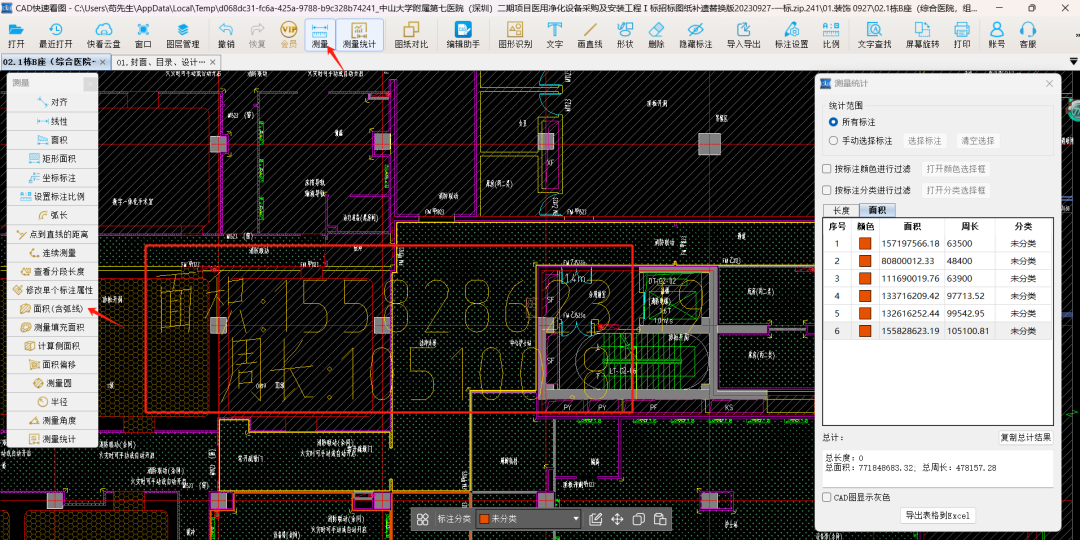

1、楼地面面积测量：

打开CAD快速看图软件，打开需要算量的图纸，选择需要测量的楼地面面积，步骤是点击测量--面积（含弧线）--点击测量面积的起点--一段一段测量--点击测量面积终点--完成面积测量--出工程量；如下图：

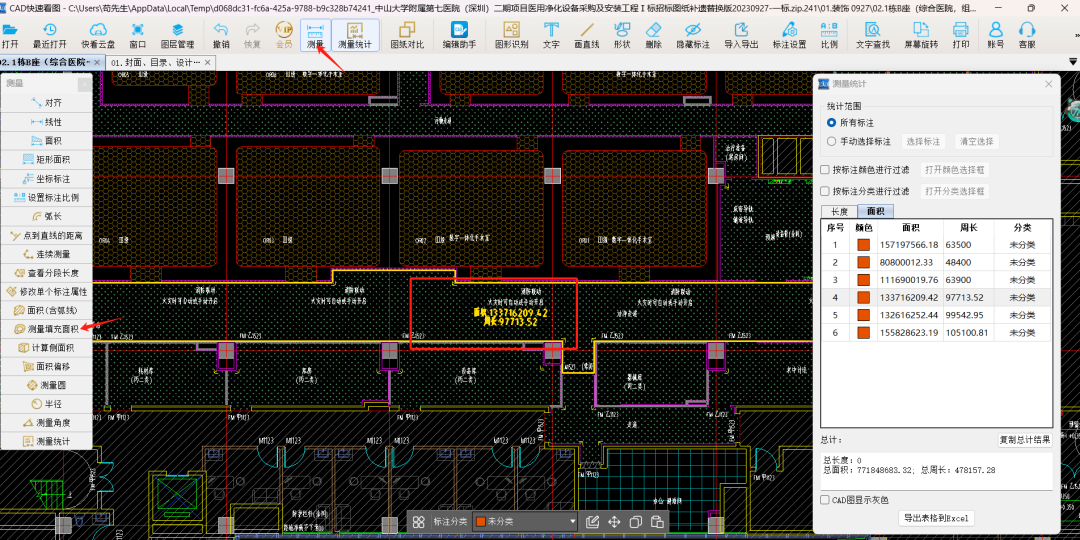

2、填充区域面积测量：

打开CAD快速看图软件，同样是打开需要算量的图纸，选择有填充区域充填面积的地方，步骤是点击测量--点击测量填充面积--点击填充区域--完成测量--出工程量；如下图：

三、使用CAD快速看图为项目带来的价值

1、相比国外CAD软件、天正软件打开图纸慢，测量繁琐，占用空间大等问题，使用CAD快速看图，能够让项目上人员看图算量更方便快捷，为完成项目节约了时间。

2、使用CAD快速看图测量及测量统计，测量更简单、迅速，出量快、准确度高，为项目工程计量提供方便。

3、能提升项目人员的工作效率，为项目更快创收创造了条件。

四、使用CAD快速看图为个人解决的问题

1、使用CAD快速看图，使看图更便利，提升了看图效率，解决了看图不便的问题。

2、使用CAD快速看图测量及测量统计，方便了算量，解决了手工算量难的问题。

3、提高了自身工作效率，解决了算量慢的问题。

本案例使用软件为CAD快速看图

官网下载地址：https://cad.everdrawing.com/

全套学习教程：【点击查看】
