CAD快速看图在中铁北京工程局集团应用与价值

作者：贺杰 中铁北京工程局集团有限公司

CAD快速看图【企业账号】永久版,重磅发布！

企业账号会员功能和个人账号完全相同；

增加企业内部账号管理平台。权限分配自由，资产管理安全；

增加永久权限，限时抢购，1次购买，终身使用。

【点此进入企业账号官网】，如遇问题可咨询右侧人工客服。

01企业概况

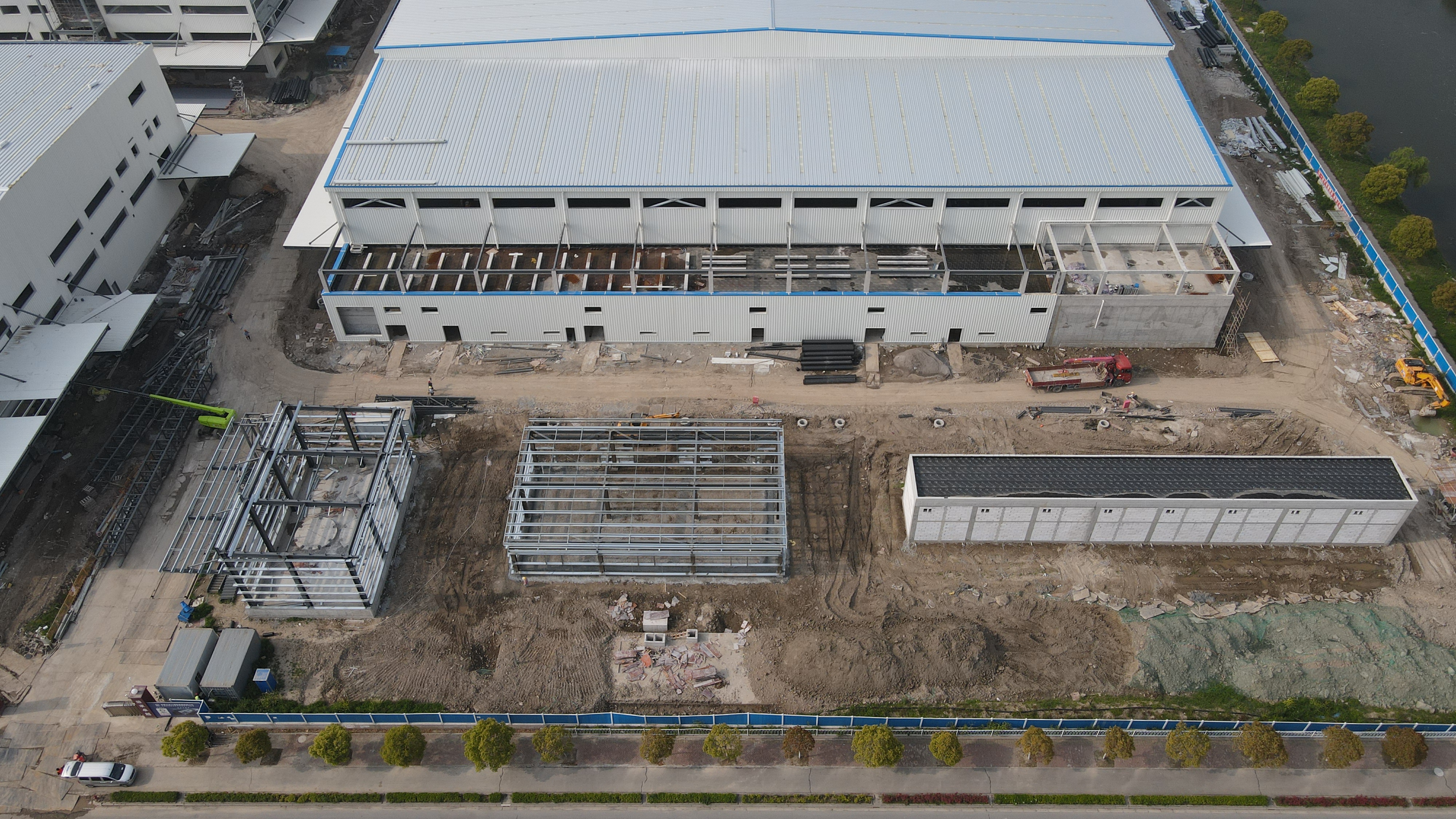

中铁北京工程局集团有限公司，是经过改制和重组的综合型建筑企业集团，现为中国中铁股份有限公司所属全资子公司，具有房屋建筑、铁路、机场、公路、市政、地铁、水利、装饰装修、钢结构等多领域建设的施工管理和技术创新实力。

02业务难点

1、图纸处理麻烦，因为各业务对接部门及个人CAD版本不一致导致可能存在打不开或者打开不全等情况。

2、零星测算及过程中算量使用CAD无法直观统计工程量。

3、项目过程中图纸变更多，对比差异点耗时且易漏。

03应用内容

1、天正图纸转换及CAD图纸版本转换

很多项目由于专业较多，每个专业或者每个单体都可能是由不同的设计师进行设计。那么就会产生一个问题，由于个人习惯的不同，可能会存在很多因为图纸版本而产生的问题，如显示乱码等问题。

使用传统CAD打开图纸，不可避免地会存在低版本CAD无法打开高版本文件；或者常规CAD无法打开天正创建文件等问题。

天正图纸转换及CAD图纸版本转换，这项功能解决了在图纸信息的交互过程中因为图纸版本问题所产生的沟通成本，就常规办法，CAD的图纸转换，一般需要等于或者高于图纸版本的CAD，然后再对图纸进行降级。如果有图纸版本还好，如果没有，光是下载CAD程序都很可能是一整天的时间，而使用快速看图仅仅是几秒的时间。

使用快速看图打开图纸

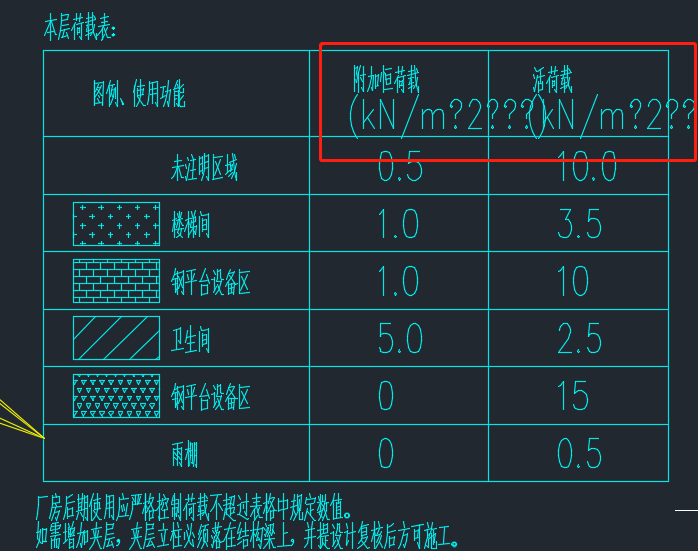

其他CAD软件打开图纸

2、CAD快速看图的测量功能

在我日常的工作中，最常用的就是CAD快速看图的测量功能，平时有些工作往往需要某个单体的各种数据，最基本的长度、面积、体积，使用快速看图能够轻松计算，并且通过测量统计还能再次对于测量结果自动分类汇总。

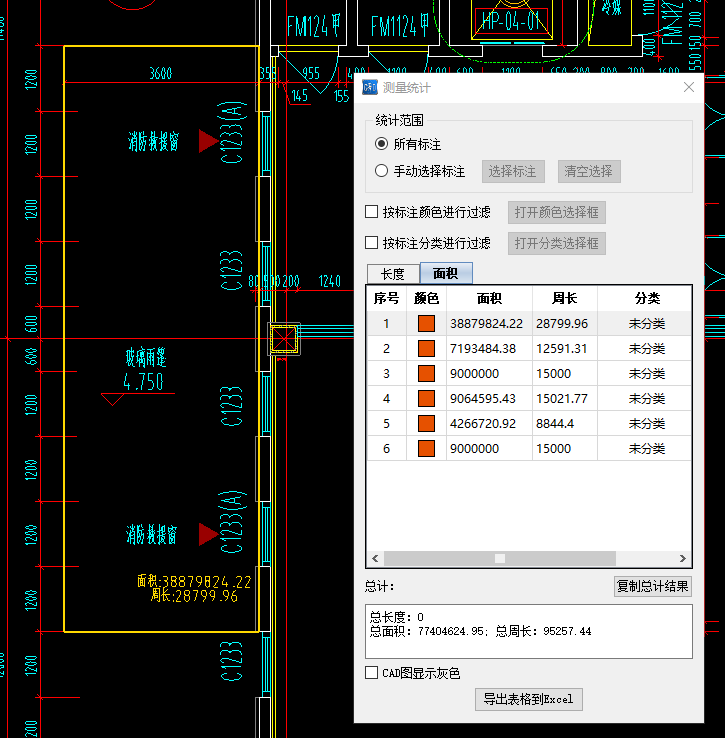

测算玻璃雨棚面积统计

3、图纸对比功能

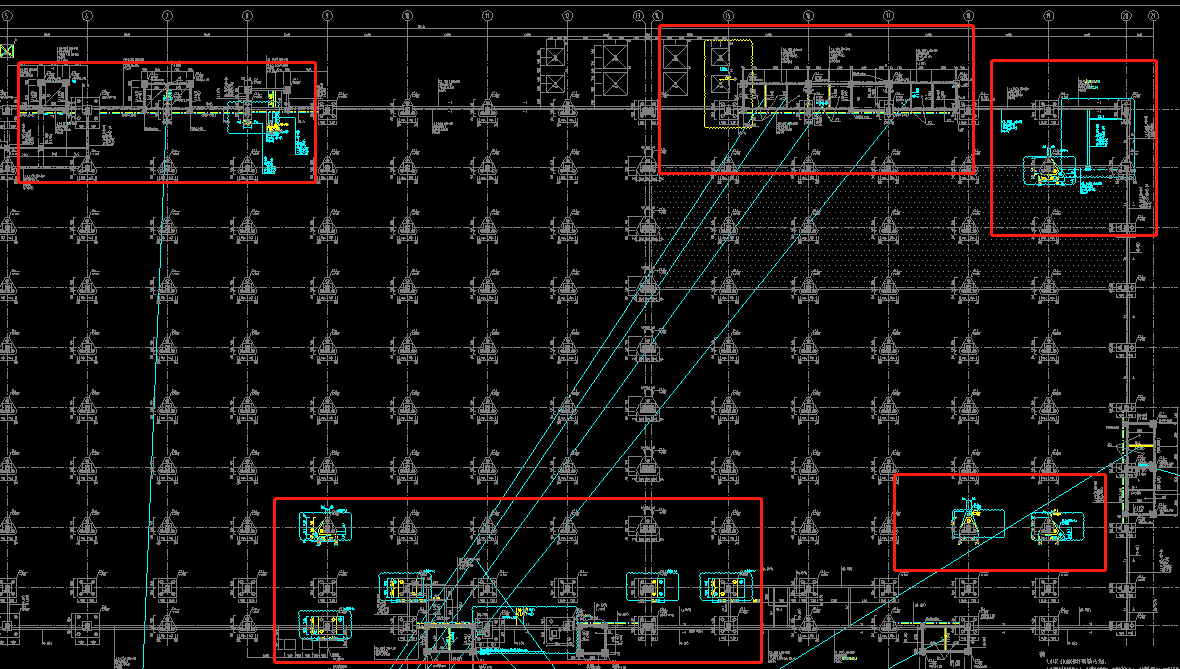

就本项目而言，图纸版本存在多次升版本及调整。每次图纸进行调整，如果是使用肉眼去对比，先不说准确率，光是把变化的内容找出来就往往需要大量的时间和精力，可是使用图纸对比功能，对比两张图仅仅需要1秒。下图为对比实例。

04总结

就传统CAD或者使用天正等软件，如果仅预算角度而言，对于图纸是不需要很多修改的功能的，快速看图能够快速查找相应构件并且能够在不改变图纸的基础上对于数据进行收集。就本项目而言存在大量设计变更，根据项目结算特点，需要大量比对各个阶段图纸对于造价的影响，光此一项功能起码能节约最少半个月的数据分析时间。
