CAD快速看图在中建八局商业综合项目现场施工中的应用与价值

CAD快速看图在商业综合项目现场施工中的应用与价值——以生命科技小镇走廊综合配套项目为例。

作者：刘军成中国建筑第八工程局有限公司

我作为一个在施工现场干了近三十年的工程人，每天在办公室与现场两点一线披星戴月忙忙碌碌，说的累成狗一点也不为过。如果再遇到一个大型的综合体项目，图纸堆成山，图纸变更很多，再加上工期紧张，每天在图纸的海洋中眉头紧缩痛苦挣扎是个很常见的现象。后来一款看图神器—CAD快速看图的出现，彻底把我从苦海中拉上岸。这款神器里面有太多太多实用好用的功能。自从我用上它就深深的爱上它，每天离不开它了，说它是工程人的大救星一点都不为过。下面就以我干的其中一个项目好好和大家说叨说叨。

01项目概况

本项目是生命科技小镇走廊综合配套项目，位于南京市江宁区生命科技小镇大学城旁边，由南京江宁(大学)科教创新园有限公司投资建设，总建筑面积约91055.16平方米，建设内容包括社区养老服务中心、社区综合服务中心、精品酒店、会议中心及室外道路、景观附属设施等。

02使用软件带来的价值

场景一：图纸对比应用

生命科技小镇走廊综合配套项目，是一个大型综合性项目，刚拿到沉甸甸的图纸时就感觉不是一个简单的工程，造型复杂但异常美观。正因为如此在施工难度和变更图纸方面避免不了也增加了很多。先看看下面这个变更图纸的一部分截图，是不是会脑瓜疼？

再加上该项目在水平方向和垂直方向异形很多。给施工阶段和算量结算阶段增加了很大的难度，如果没有一款多功能实用工具来辅助此项目难度是很大的。后来使用CAD快速看图这款神器后，发现此神器里面的很多功能对这种大型异形项目太有帮助了，比如快看里面的图纸对比功能，对于这种类型项目图纸边干边变更的实际情况非常具有针对性，如果不使用图纸对比功能，再去保证现场正常施工的工期节点，对这个近十万平方的项目来说，至少需要一个有相当技术的人员来做图纸对比工作，整个项目下来至少需要累计三四十个工日以上去做这个事，每个工日按照目前工资每天300元计算，至少花费万元以上的工资，是不是很惊人呢？但用了此神器里面的图纸对比功能，简直可以用秒解决来形容，鼠标轻松点点即可解决。看看下面的实际操作截图：

变更的地方用不同颜色标记出来，一目了然是不是爽歪歪了！既省心又省力，又快又准，还能给公司省下一笔不小的费用呢！是不是实现了既要，又要，还要的多重功效。

场景二：手机版拍照记录功能应用

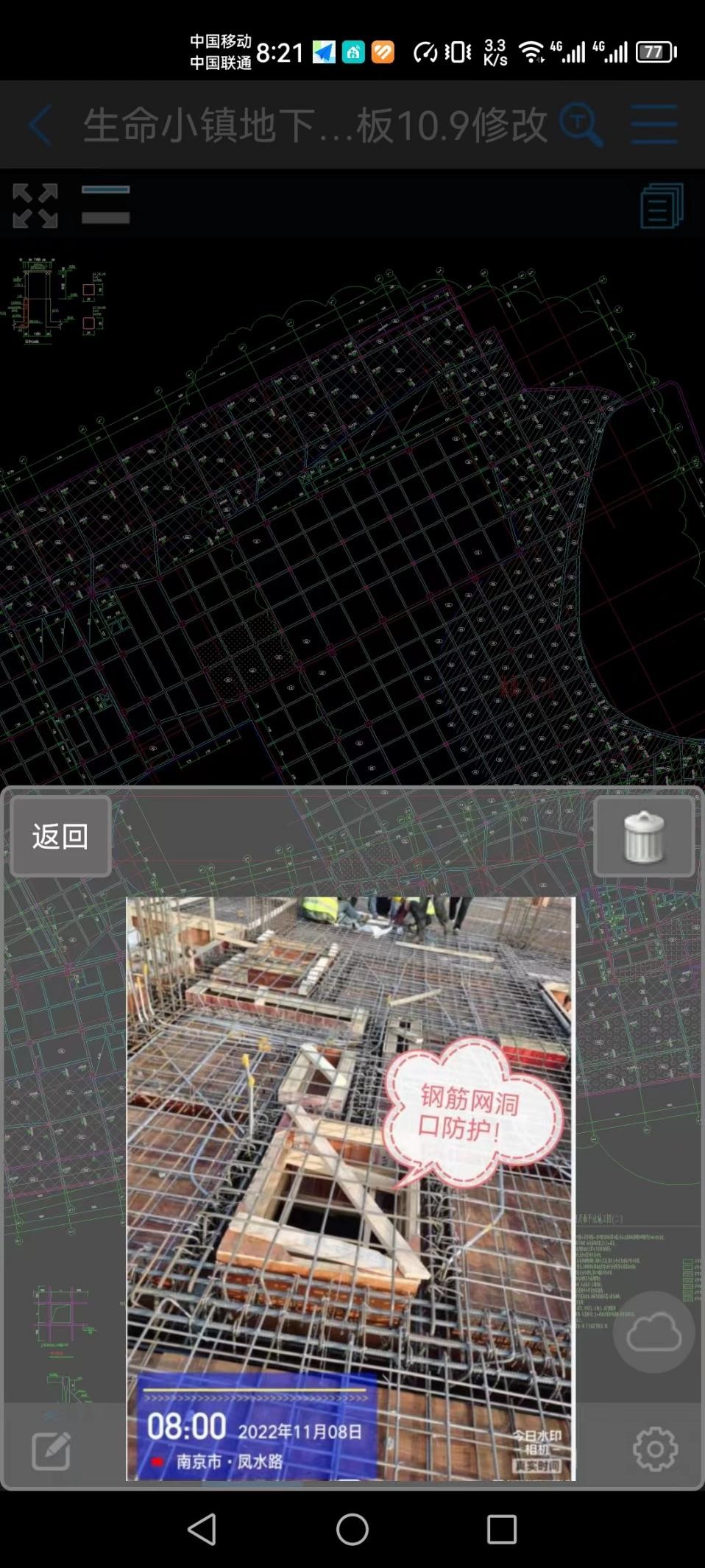

CAD快速看图还有一个非常实用的功能，就是在现场拍照记录某个需要特别注意的地方，保存到图纸上相对应的位置。用手机版还可以在现场随拍随编辑随保存。这个对于需要记录现场太有用了，不但可以图文并茂去体现，还可以在图片上面编辑文字呢！看看下面的实际操作截图！是不是图文并茂科技感满满呢！

场景三：文字查找功能应用

作为一个工程人面对海量的图纸，还有个痛点就是想要查找图纸里面的某个内容，以前用蓝图时要哗啦哗啦翻找图纸好久，有时着急要找图纸里面某个内容，偏偏又不知要找的东西隐藏在图纸的哪一个角落，友友们是不是有种要把蓝图撕烂的冲动？反正那时我是经常会有的。后来发现CAD快速看图里面有个文字查找功能，它简直就是我们着急上火时的灭火器啊。这功能太实用了。输入文字查找秒解决，并且用小红旗标记出来，旁边有图纸里面各个文字位置列表，点击一下自动跳转到文字所在的位置，而且还能导入到EXCEL表格里面，小功能解决大问题。真的不用不知道，一用真奇妙！看看操作实图：

03总结

CAD快速看图里面的几十种功能，比如连续测量，坐标标注，面积（含弧线），测量统计，图形识别，文字，形状，转PDF，布局转模型，天正转换，图纸分割导出等等，好功能太多太多了，不是一时半会就能说完的。而且研发人员还在不停的开发新功能，每一种功能都能解决看图时的痛点，难点，大家可以细细去研究去体会，每一种功能都能给你惊喜，还你轻松，让你快速看图，高效工作，快乐每一天。
