CAD快速看图在教学楼项目安装造价工作中的应用与价值

作者：刘彬北京北卫旭博工程咨询有限公司

CAD快速看图在教学楼项目安装造价工作中的应用与价值——以中国人民大学通州新校区公共教学楼二期项目为例。

01项目介绍

中国人民大学通州新校区公共教学楼二期项目是一座建筑面积为21332㎡的建筑，其主要功能包括教室、后勤及附属用房、汽车库以及人防工程等。作为一名算量人员，我在这个项目中全面使用了CAD快速看图软件，以实现高效准确的计量，效率翻倍。

02应用内容

1.快速开图：CAD快速看图软件的开图速度非常快，即使在较低配置的电脑上也能轻松操作。这对我来说非常有用，因为我在处理大型复杂图纸时，无需担心电脑性能问题，这对我来说非常重要。

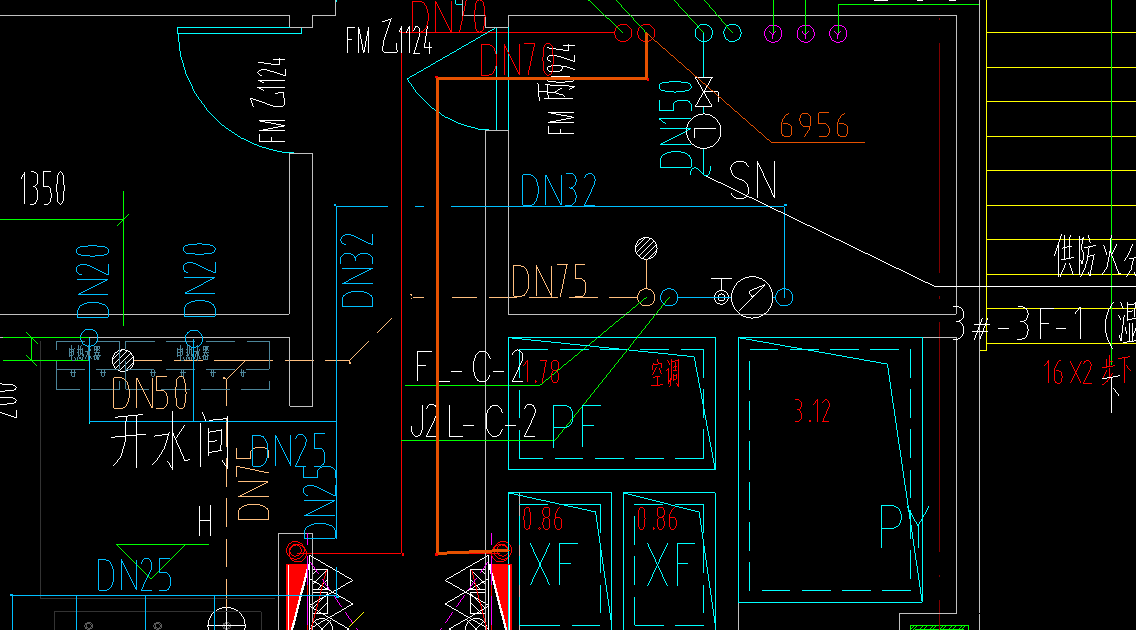

2.连续测量：在项目中，利用这个功能对管线进行了精确得测量。无论是直线还是弧线，都可以快速测量多条线段的总长。这大大提高了我的测量效率，并提供了精确的数据，为我的算量工作带来了巨大的便利。以管道安装工程为例，通过快速测量，我准确得到了管道的长度，从而为预算提供了精确的数据支持。

3.图形数量统计：这个功能让我能够一键统计出图形的数量，方便我更好地掌握图纸的信息量。在公共教学楼的给排水设计部分，我利用此功能统计出了卫生洁具等数量，为后续的预算提供了数据依据。这不仅提高了我的统计效率，也减少了因为数量不准确而导致的损失。

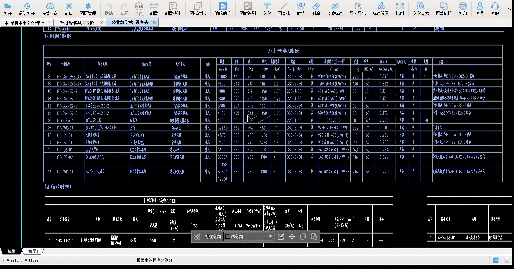

4.提取图纸表格：这个功能让我能够快速将图纸中的表格提取出来，方便我进行设备询价。在暖通的设计图纸中，我利用此功能提取出了风机和机组的设备参数。这大大提高了我的询价效率，减少了手动输入数据的时间和工作量。

5.图层管理：这个功能使得我能够方便地控制图层的显示和隐藏，提高了看图的效率和便捷性。在给排水的设计图纸中，我为了方便算给排水的管道，我利用此功能隐藏了一些不必要的图层，比如消火栓管道，只保留了给排水部分的图层，使得我可以更加清晰地看到给排水的管道走向。这有助于我更好地理解设计意图，提高了算量的效率和质量。

6.提取文字：这个功能让我能够快速提取并复制cad图中的文字，方便我能快速地将图纸中的信息拷贝到清单中。减少了手动输入数据的时间和工作量。

7.图纸差异一键对比：这个功能对我非常重要，由于时间紧张，所以是边设计边算量，一版版图纸出来，根本来不及全部重新算量，图纸差异一键对比让我能够快速比较不同版本图纸的差异，我利用此功能比较了不同版本的设计图纸，发现了其中存在的一些差异和问题，并及时进行了修改，确保了工程量的准确性。

03应用成果

通过使用CAD快速看图软件，我实现了以下成果：

1.提高了算量效率：使用图纸对比功能，我的算量工作难度降低了90%；使用取图纸表格功能，为我的询价工作节省了50%的时间，通过图形数量统计功能，我快速准确地提取出了设备的个数，为我的测量工作速度提高了30%。

2.提高了预算质量：通过使用图层管理功能，我更加清晰地看到了管道的走向，减少了设计误解；

3.提高了产值：通过使用CAD快速看图软件，我实现了高效准确的测量和数据处理，为后续的预算提供了准确的数据支持。这不仅减少了后续工作的成本，还提高了我在算量方面的能力，从而提高了我的产值。

看着自己测量的一根根线条，变成了现场的一根根管道，我不禁感到欣慰和自豪，更重要的是，我感受到自己在这个过程中得到的成长和提高。

04应用总结

CAD快速看图软件在安装造价工作中具有显著的价值和作用。通过使用该软件，我可以更快地完成测量、统计、提取文字等任务，提高工作效率；同时，它也有助于提高算量质量和减少错误。对于企业来说，使用CAD快速看图软件可以提高产值和降低成本。在未来的工作中，我将继续探索该软件的其他功能和应用场景，以进一步提高我的工作效率和质量，为企业创造更多的价值。
